TPS22810-Q1 是一款單通道負載開關，具有可配置的上升時間和集成的快速輸出放電 （QOD）。該器件具有熱關斷功能，可保護器件免受高結溫的影響，從而從本質上確保器件的安全工作區。該器件具有一個 N 溝道 MOSFET，可在 2.7 V 至 18 V 的輸入電壓范圍內工作。該器件可支持 2 A 的最大電流。該開關由一個開和關輸入控制，該輸入可以直接與低壓控制信號連接。
*附件：tps22810-q1.pdf

該器件的可配置上升時間大大降低了由大大容量負載電容引起的浪涌電流，從而減少或消除了電源下降。欠壓鎖定功能用于在 VIN 電壓降至閾值以下時關閉器件，確保下游電路不會因低于預期的電壓供電而損壞。可配置的 QOD 引腳控制器件的下降時間，以實現斷電設計的靈活性。

TPS22810-Q1 采用含鉛 SOT-23 封裝 （DBV），可目視檢查焊點。該器件的額定工作溫度范圍為 –40°C 至 +105°C 的自由空氣溫度。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 2 級：-40°C 至 +105°C
    環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C5
• 集成單通道負載開關
• 最大連續電流為 2A
• 輸入電壓：2.7 V 至 18 V
• 絕對最大輸入電壓： 20 V
• 導通電阻 （R 上 )
  • R上V 時 = 79 mΩ（典型值） 在 = 12 伏
• 靜態電流
  • V 時為 62 μA（典型值） 在 = 12 伏
• Shutdown Current
  • V 時為 500 nA（典型值） 在 = 12 伏
• 熱關斷
• 欠壓鎖定 （UVLO）
• 可調快速輸出放電 （QOD）
• 帶 CT 引腳的可配置上升時間
• SOT23-6 封裝
  • 2.9mm × 2.8mm、0.95mm 間距、
    1.45mm 高 （DBV）

參數

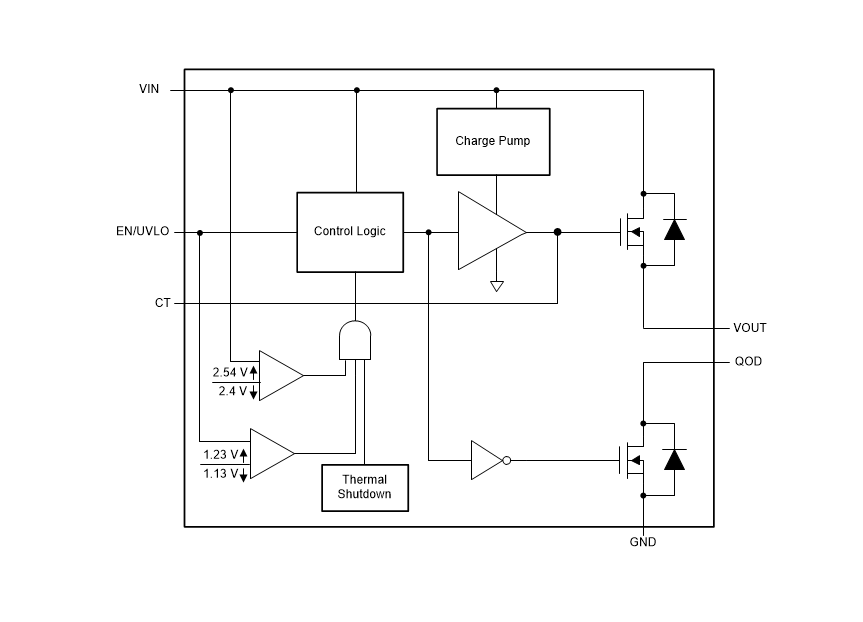

方框圖

1. 產品概述

• ?產品名稱?：TPS22810-Q1
• ?類型?：2.7-18V，79mΩ導通電阻的負載開關，具有熱保護功能
• ?應用?：適用于汽車信息娛樂系統、環視ECU等

2. 主要特性

• ?汽車級認證?：AEC-Q100合格
• ?輸入電壓范圍?：2.7V至18V
• ?最大連續電流?：2A
• ?導通電阻?：79mΩ（典型值）
• ?靜態電流?：62μA（典型值）
• ?關斷電流?：500nA（典型值）
• ?熱關斷保護?
• ? 欠壓鎖定（UVLO） ?
• ? 可調快速輸出放電（QOD） ?
• ?可配置上升時間?
• ?封裝?：SOT23-6

3. 功能描述

• ?開關控制?：通過EN/UVLO引腳控制開關的開啟和關閉，UVLO功能用于在輸入電壓低于閾值時關閉開關。
• ? 快速輸出放電（QOD） ?：通過QOD引腳實現，可以在開關關閉時快速放電輸出電容，減少關斷時間。
• ?可配置上升時間?：通過CT引腳連接的外部電容來設置開關的上升時間，有助于減少大容性負載引起的涌入電流。
• ?熱關斷?：當結溫超過熱關斷閾值時，開關自動關閉，以保護設備免受過熱損壞。

4. 應用信息

• ?典型應用?：用于汽車頭單元、環視ECU等場合，控制電源通斷。
• ?設計考慮?：包括輸入電容和輸出電容的選擇、QOD電阻的計算、以及上升時間的調整等。

5. 電源供應建議

• ?輸入電壓?：推薦在2.7V至18V范圍內使用。
• ?旁路電容?：建議在VIN引腳附近放置1μF的陶瓷旁路電容。

6. 布局指南

• ?短而寬的跡線?：VIN和VOUT跡線應盡可能短且寬，以容納高電流。
• ?旁路電容放置?：VIN旁路電容應盡可能靠近設備引腳。
• ?熱考慮?：確保良好的熱傳導路徑，以限制結溫升高。
