TPL7407LA 是一種高電壓、大電流 NMOS 晶體管陣列。該器件由 7 個 NMOS 晶體管組成，具有高壓輸出和共陰極箝位二極管，用于切換電感負載。單個 NMOS 通道的最大漏極電流額定值為 600 mA。添加了新的調節和驅動電路，可在所有 GPIO 范圍 （1.8 V–5 V） 內提供最大驅動強度。晶體管可以并聯以獲得更高的電流能力。

TPL7407LA關鍵優勢是它比雙極達林頓方案更高的功率效率和更低的泄漏。使用較低的 V老與每通道電流小于 250 mA 的傳統繼電器驅動器相比，用戶的功耗不到傳統繼電器驅動器的一半。
*附件：tpl7407la.pdf

特性

• 600mA 額定漏電流（每個通道）
• 7 通道達林頓陣列的 CMOS 引腳對引腳改進（例如：ULN2003A）
• 功率效率高（極低的 V 老 )
  • V 電壓降低不到 4 倍老在 100 mA 時比達林頓陣列
• 每通道 < 10 nA 的極低輸出泄漏
• 擴展環境溫度范圍：T 一個 = –40°C 至 +125°C
• 高壓輸出 30 V
• 與 1.8V 至 5V 微控制器和邏輯接口兼容
• 內部續流二極管，用于感應反沖保護
• 輸入下拉電阻器允許對輸入驅動器進行三態
• 輸入 RC 緩沖器可消除嘈雜環境中的雜散作
• 電感式負載驅動器應用
• ESD 保護超過 JESD 22
  • 2kV HBM、500V CDM
• 采用 16 引腳 SOIC 和 TSSOP 封裝

參數

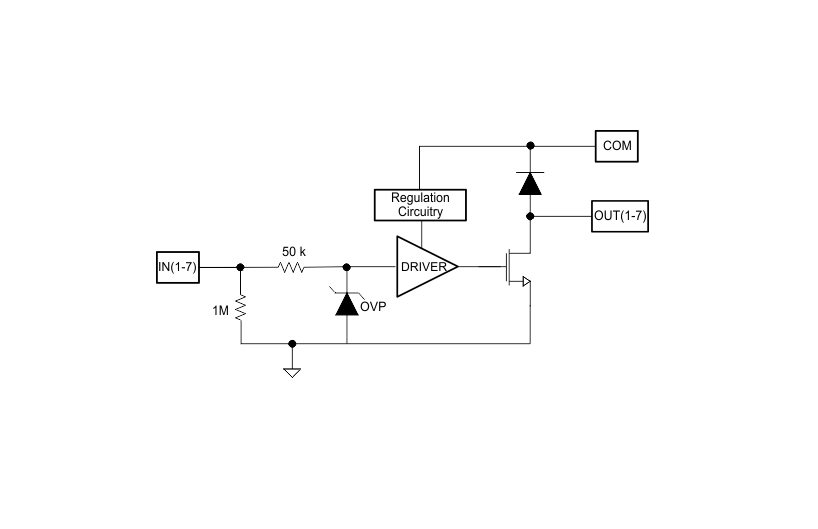

方框圖

1. 產品概述

• ?類型?：30V 7通道低側驅動器
• ?應用?：適用于驅動繼電器、無刷直流電機、電磁閥、LED等感性負載
• ?特點?：
  • 高電壓輸出（30V）
  • 每通道最大漏極電流600mA
  • 兼容1.8V至5V微控制器和邏輯接口
  • 低輸出泄漏電流（<10nA/通道）
  • 擴展環境溫度范圍（-40°C至+125°C）
  • 內部續流二極管，防止感應回?fù)?/li>
  • 輸入下拉電阻，允許輸入驅動器三態
  • 輸入RC吸收器，消除噪聲環境下的虛假操作

2. 封裝與尺寸

• ?封裝?：提供16引腳SOIC（D）和TSSOP（PW）封裝
  • SOIC（D）：9.90mm × 3.91mm
  • TSSOP（PW）：5.00mm × 4.40mm

3. 電氣特性

• ?絕對最大額定值?：
  • VOUT引腳對地電壓：-0.332V至30V
  • VCOM引腳電壓：-0.332V至30V
  • VIN引腳對地電壓：-0.3V至30V
  • 連續漏極電流（每通道）：600mA
  • 輸出鉗位電流：500mA
  • GND引腳總連續電流：-2A
  • 結溫：-40°C至150°C
  • 存儲溫度：-65°C至150°C
• ?推薦工作條件?：
  • VOUT引腳電壓：0V至30V
  • VCOM引腳電壓：6.5V至30V
  • VIN引腳低電平電壓（VIL）：0.9V
  • VIN引腳高電平電壓（VIH）：1.5V
  • 工作環境溫度：-40°C至125°C
  • 連續漏極電流（每通道）：500mA
• ?電氣性能?：
  • 低電平輸出電壓（VOL）：在VIN≥1.5V，ID=100mA時，典型值為210mV，最大值為450mV
  • 輸入泄漏電流（IOFF）：在VOUT=24V，VIN≤0.9V時，典型值為10nA，最大值為500nA
  • 鉗位二極管正向電壓（VF）：在IF=200mA時，為1.4V

4. 功能描述

• ?輸入RC吸收器?：通過內部50kΩ電阻和固有電容，作為RC吸收器，防止噪聲環境下的虛假切換
• ?輸出鉗位二極管?：用于抑制感性負載關斷時產生的反向電壓
• ?內部LDO?：為柵極驅動電路供電，確保在VCOM電壓為6.5V至30V范圍內，所有GPIO電壓均能驅動輸出至最大

5. 應用場景

• ?感性負載驅動?：如繼電器、電磁閥、無刷直流電機等
• ?邏輯電平移位?：在不同電壓邏輯電路之間提供接口
• ?多用途漏極驅動?：通過并聯輸出通道，驅動更高電流的負載，如LED、小電機等

6. 布局與散熱

• ?布局指南?：
  • 輸入跡線應盡可能短，以減少交叉干擾
  • 輸出跡線應足夠?qū)挘则?qū)動可能的高電流
  • COM引腳僅需要小電流，因此不需要厚跡線
• ?散熱考慮?：
  • 通過降低θJA值（結到環境的熱阻）來改善封裝熱性能，如使用外部散熱片和/或冷卻機制

7. 文檔與支持

• 提供數據手冊、應用指南和相關設計資源
• 可通過TI官網獲取文檔更新通知和支持資源
