TPL7407LA-Q1 是一款高電壓、大電流 NMOS 晶體管陣列。該器件由 7 個 NMOS 晶體管組成，具有高壓輸出和共陰極箝位二極管，用于切換電感負載。單個 NMOS 通道的最大漏極電流額定值為 600 mA。添加了新的調節和驅動電路，可在所有 GPIO 范圍 （1.8 V–5 V） 內提供最大驅動強度。晶體管可以并聯以獲得更高的電流能力。
*附件：tpl7407la-q1.pdf

TPL7407LA-Q1 的主要優勢是比雙極達林頓方案更高的功率效率和更低的泄漏。使用較低的 V老與每通道電流小于 250 mA 的傳統繼電器驅動器相比，用戶的功耗不到傳統繼電器驅動器的一半。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 600mA 額定漏電流（每個通道）
• 7 通道達林頓陣列的 CMOS 引腳對引腳改進（例如：ULN2003A）
• 功率效率高（極低的 V 老 )
  • V 電壓降低不到 4 倍老在 100 mA 時比達林頓陣列
• 每通道 < 10 nA 的極低輸出泄漏
• 高壓輸出 30 V
• 與 1.8V 至 5V 微控制器和邏輯接口兼容
• 內部續流二極管，用于感應反沖保護
• 輸入下拉電阻器允許對輸入驅動器進行三態
• 輸入 RC 緩沖器可消除嘈雜環境中的雜散作
• ESD 保護超過 JESD 22
  • 2kV HBM、500V CDM

參數

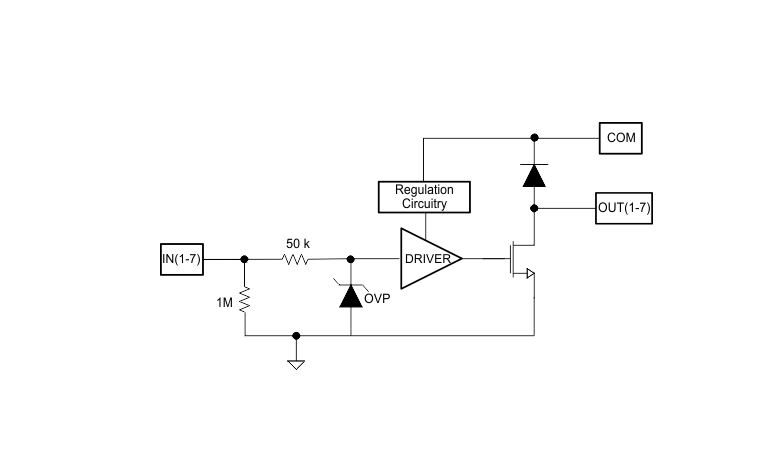

方框圖

1. 產品概述

TPL7407LA-Q1是一款7通道低側驅動器，專為汽車應用設計，滿足AEC-Q100標準，適用于-40°C至+125°C的環境溫度范圍。該產品具有高電壓輸出能力（最高30V）和高電流驅動能力（每通道最大600mA），適用于驅動繼電器、步進電機、電磁閥等感性負載以及LED和邏輯電平轉換。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車級應用。
• ?高電壓輸出?：每通道最大30V，適合驅動高電壓負載。
• ?高電流驅動?：每通道最大600mA，可并聯使用以提供更高電流。
• ?低功耗?：輸出級具有很低的VOL，相比傳統達林頓陣列減少了一半以上的功耗。
• ?低漏電流?：每通道輸出漏電流小于10nA。
• ?輸入保護?：具有輸入下拉電阻和RC濾波，可防止噪聲引起的誤觸發。
• ?內部保護?：集成自由輪二極管，可防止感性負載產生的反向電壓損壞驅動器。

3. 應用領域

• ?汽車應用?：如車窗升降器、雨刷器、座椅調節器等。
• ?工業控制?：如自動化系統中的電機驅動、電磁閥控制等。
• ?消費電子?：如打印機、復印機等設備中的步進電機驅動。

4. 功能描述

• ?多通道驅動?：提供7個獨立的低側驅動通道，可單獨控制或并聯使用。
• ?邏輯電平兼容?：兼容1.8V至5V的邏輯電平輸入。
• ?過壓保護?：內置過壓保護電路，防止輸入電壓過高損壞芯片。
• ?熱保護?：具有熱關斷功能，防止芯片過熱損壞。

5. 封裝與尺寸

• ?封裝類型?：16引腳TSSOP封裝。
• ?尺寸?：5.00mm × 4.40mm。

6. 電氣特性

• ? 輸出低電平電壓（VOL） ?：在VIN≥1.5V，ID=100mA條件下，典型值為210mV，最大值為450mV。
• ? 輸入低電平電壓（VIL） ?：最大值為0.9V。
• ? 輸入高電平電壓（VIH） ?：最小值為1.5V。
• ? 連續漏極電流（IDS） ?：每通道最大600mA。

7. 布局與熱考慮

• ?布局指南?：建議使用厚銅跡線連接輸出，以承載高電流；輸入跡線可以使用薄銅，但需保持足夠的間距以避免串擾。
• ?熱管理?：根據應用中的線圈電流和芯片功耗確定可驅動的線圈數量，必要時使用外部散熱片或冷卻機制降低結溫。

8. 設計資源與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?社區資源?：TI E2E在線社區提供技術支持和用戶交流。
• ?文檔更新通知?：可通過TI官網訂閱產品文檔更新通知。

9. 注意事項

• ?靜電放電（ESD）保護?：在處理集成電路時，應遵循適當的ESD預防措施。
• ?功率耗散?：確保芯片在工作條件下的功率耗散不超過最大允許值，以避免過熱損壞。
• ?輸入保護?：在噪聲較大的環境中，建議在輸入端連接額外的RC濾波電路以提高噪聲容限。
