Texas Instruments DRV81004-Q1 4通道低側驅動器集成了診斷和保護功能，專為低電源電壓運行而設計。 八個通道同時開啟時，該驅動器的每個輸出可支持470mA的電流。DRV81004-Q1驅動器包含一個16位串行外設接口（SPI），用于負載和器件的控制與診斷。該驅動器具有兩個帶映射功能的并行輸入、跛行回家模式下的故障安全激活功能，以及42V的最小漏源箝位電壓。DRV81004-Q1驅動器可用于汽車應用。該驅動器的應用包括HVAC控制、車身控制模塊（BCM）、汽車照明、車輛控制單元（VCU）、氣動閥和通用繼電器驅動器。

數據手冊:*附件：Texas Instruments DRV81004-Q1 4通道低側驅動器數據手冊.pdf

特性

• 模擬電源電壓范圍：3V至40V
  • 啟動時電壓可低至3V
  • 支持LV124車規級標準
• 數字電源電壓：3V至5.5V
  • 與3.3V和5V微控制器兼容
• 42V最小漏源箝位電壓
• RDS(ON)：700mΩ（典型值，12V、25°C時）
• 85°C時，每個輸出的電流為470mA（所有通道開啟）
• 兩個帶映射功能的并行輸入
• 在跛行回家模式下，激活故障安全功能（使用nSLEEP和IN引腳）
• 低電流休眠模式：
  • <3μA（使用nSLEEP引腳）
• 用于控制和診斷的16位SPI接口：
  • 菊花鏈功能
  • 與8位SPI器件兼容
• 支持各種保護功能：
  • 反向電池保護
  • 對地和電池短路保護
  • 在欠壓條件下可穩定運行
  • 過流鎖閉
  • 過熱警告
  • 熱關斷鎖閉
  • 過壓保護
  • 電池欠壓保護和接地保護
  • 靜電放電 (ESD) 保護
• 支持診斷功能：
  • 通過SPI寄存器獲取診斷信息
  • 打開狀態下提供過載檢測
  • 關閉狀態下提供開路負載檢測
  • 輸入和輸出狀態監控器

應用

• HVAC控制
• 汽車照明
• 氣動閥門
• 汽車車身控制模塊 (BCM)
• 汽油和柴油發動機
• 車輛控制單元（VCU）
• 可編程邏輯控制器（PLC）
• 通用繼電器驅動器

功能框圖

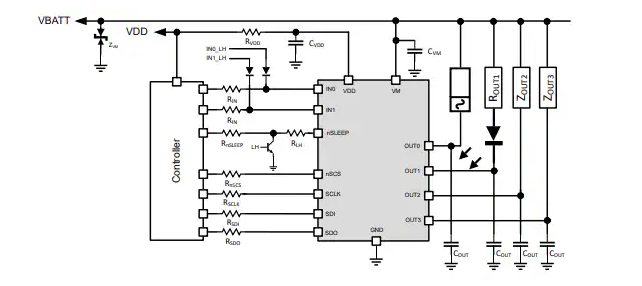

應用原理圖
