Texas Instruments DRV81008-Q1 8通道低側驅動器在所有八個通道同時打開時支持每個輸出330mA電流。該驅動器還支持limp home模式，用于故障安全激活。DRV81008-Q1驅動器包含兩個具有映射功能的并行輸入。該驅動器通過開路負載（關斷狀態下）和短路檢測提供負載診斷。DRV81008-Q1驅動器具有42V最小漏極-源極鉗位電壓、用于診斷的16位SPI接口、集成反向電池保護和靜電放電（ESD）保護。該驅動器符合汽車應用標準。DRV81008-Q1驅動器用于暖通空調控制、區域控制模塊（ZCM）、車輛控制單元（VCU）和氣動閥等應用。

數據手冊：*附件：Texas Instruments DRV81008-Q1 8通道低側驅動器數據手冊.pdf

特性

• 模擬電源電壓范圍：3V至40V
  • 啟動時電壓可低至3V
  • 支持LV124汽車標準
• 漏極-源極鉗位電壓：42V（最小值）
• 2個并行輸入，具有映射功能
• RDS(ON)：700mΩ（12V、25°C時典型值）
• 每個輸出電流：330mA（85°C時，所有通道打開）
• 支持多種保護功能：
  • 集成反向電池保護
  • 過流閉鎖
  • 熱關斷閉鎖
  • 對地和電池短路保護
  • 在欠壓條件下穩定工作
  • 電池失效和接地失效保護
  • 靜電放電 (ESD) 保護
• 3V至5.5V數字電源電壓：
  • 兼容3.3V和5V微控制器
• 用于控制和診斷的16位SPI接口
  • 菊花鏈功能
  • 兼容8位器件
• 支持診斷功能：
  • 通過SPI寄存器提供診斷信息
  • 導通狀態下過載檢測
  • 關閉狀態下提供開路負載檢測
  • 輸入和輸出狀態監控器

應用

• 區域控制模塊（ZCM）
• 暖通空調控制
• 汽車車身控制模塊 (BCM)
• 汽車照明
• 車輛控制單元 (VCU)
• 可編程邏輯控制器（PLC）
• 氣動閥
• 通用繼電器驅動器
• 汽油和柴油發動機

功能框圖

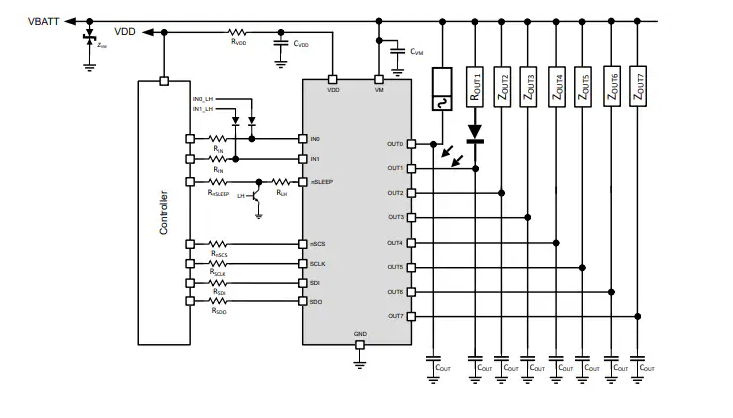

應用原理圖
