OPA140、OPA2140 和 OPA4140 (OPAx140) 運算放大器 (op amp) 系列是一系列具有良好漂移和低輸入偏置電流的低功耗 JFET 輸入放大器。憑借其包括 V- 在內的軌到軌輸出擺幅和輸入范圍，設計人員可以利用 JFET 放大器的低噪聲特性，同時還可以連接到現代單電源精密模數轉換器 (ADC) 和數模轉換器 (DAC)。

數據手冊：*附件：OPA4140 具有軌到軌輸出的四通道、11MHz、低噪聲、36V、JFET精密運算放大器技術手冊.pdf

OPA140 可實現 11MHz 單位增益帶寬和 20V/μs 壓擺率，同時僅消耗 1.8mA（典型值）的靜態電流。該器件由 4.5V 至 36V 單電源或 ±2.25V 至 ±18V 雙電源供電。

所有器件版本的額定工作溫度范圍均為 –40°C 至 +125°C，可用于最具有挑戰性的環境中。OPA140（單通道）采用 5 引腳 SOT-23、8 引腳 VSSOP 和 8 引腳 SOIC 封裝。OPA2140（雙通道）采用 8 引腳 SON、8 引腳 VSSOP 和 8 引腳 SOIC 封裝。OPA4140（四通道）采用 14 引腳 SOIC 和 14 引腳 TSSOP 封裝。

特性
? 非常低的溫漂：1 μV/°C（最大值）
? 極低的偏移：120 μV
? 低輸入偏置電流：10 pA（最大值）
? 超低的 1/f 噪聲：250nVPP（0.1Hz 至 10Hz）
? 低噪聲：5.1 nV/√Hz
? 壓擺率：20 V/μs
? 低電源電流：2 mA（最大值）
? 輸入電壓范圍包括 V– 電源
? 單電源運行：4.5V 至 36V
? 雙電源供電：±2.25V 至 ±18V
? 無相位反轉
? 封裝：
– 業界通用 SOIC、SON、SOT-23、TSSOP 和VSSOP

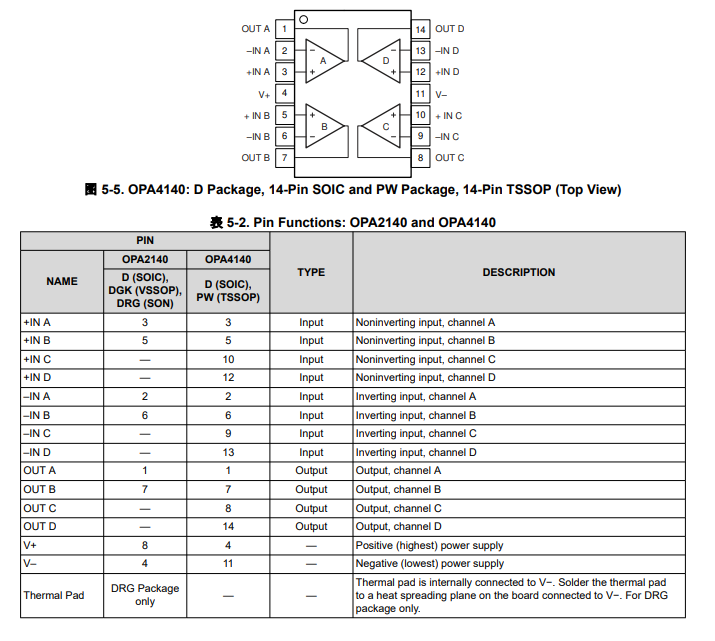

引腳功能和配置

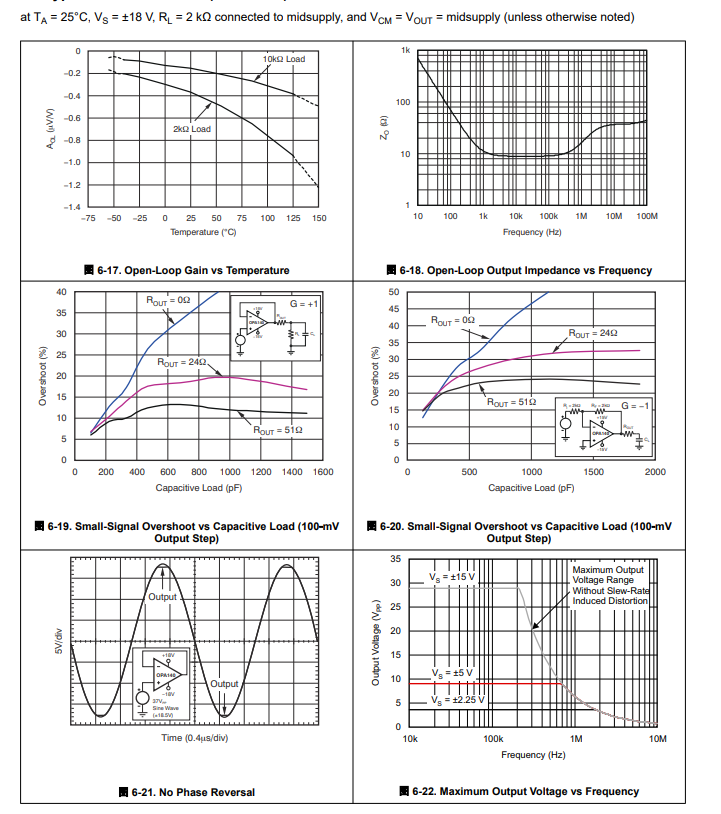

典型特性

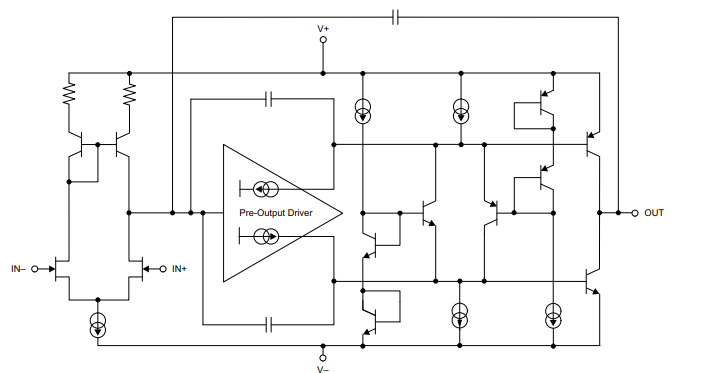

功能方框圖

應用
? 數據中心內部互聯（地鐵）
? 半導體測試
? 化學和氣體分析儀
? 直流電源、交流電源、電子負載
? 數據采集 (DAQ)
? 實驗室和現場儀表
