OPA170、OPA2170 和 OPA4170 器件 (OPAx170) 屬于 36V、單電源、低噪聲運算放大器系列，該系列放大器采用微型封裝，能夠在 2.7V (±1.35V) 至 36V (±18V) 的電源電壓范圍內運行。它們在保證低靜態電流的情況下提供令人滿意的偏移、漂移和帶寬。單通道、雙通道和四通道版本均具有相同的技術規格，可最大程度地提高設計靈活性。

數據手冊：*附件：OPA4170 四通道、36V、1.2MHz、低功耗運算放大器技術手冊.pdf

大多數運算放大器僅有一個指定電源電壓，OPAx170 系列運算放大器則有所不同，它們可在 2.7V 至 36V 的額定電壓范圍內運行。超過電源軌的輸入信號不會導致相位反轉。OPAx170 系列在電容負載高達 300pF 時保持穩定。輸入可在負電源軌以下 100mV 以及正電源軌 2V 之內正常運行。請注意，這些器件可在正電源軌之上 100mV 的滿軌到軌輸入上運行，但是在正電源軌 2V 內運行時，性能會受到影響。OPAx170 運算放大器額定運行溫度范圍為 -40°C 至 +125°C。

特性
? 電源電壓范圍：2.7V 至 36V，±1.35V 至 ±18V
? 低噪聲：19 nV/√Hz
? 已過濾的射頻干擾 (RFI) 輸入
? 輸入范圍包括負電源
? 輸入范圍運行至正電源
? 軌到軌輸出
? 增益帶寬：1.2MHz
? 低靜態電流：每個放大器 110μA
? 高共模抑制：120dB
? 低偏置電流：15pA（最大值）
? 采用行業標準封裝和微型封裝
? 使用 OPAx170 并借助 WEBENCH? 電源設計器 創建定制設計

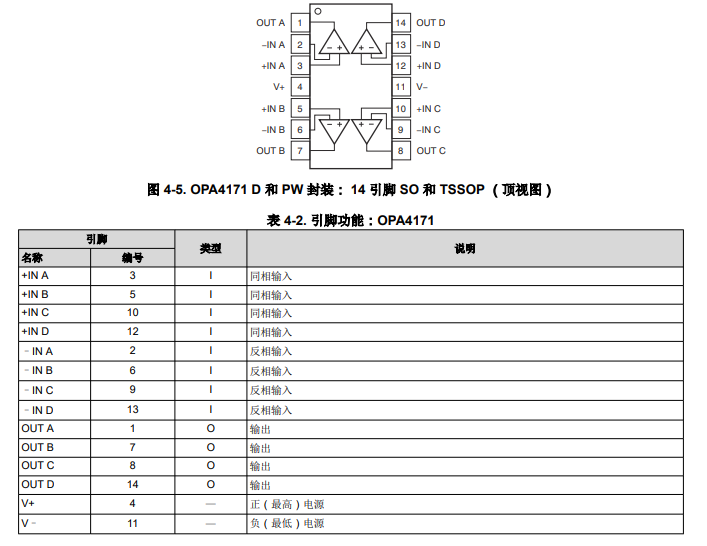

引腳功能和配置

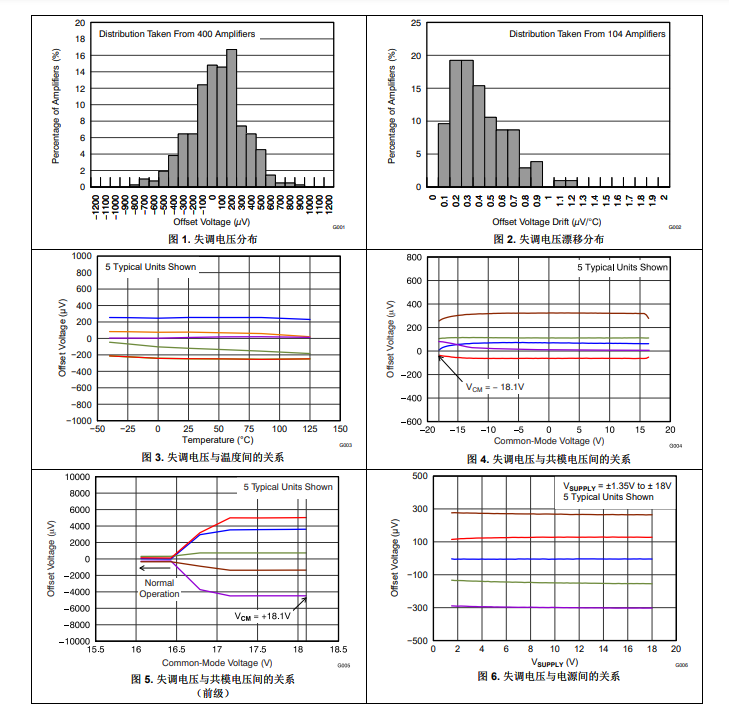

典型特性

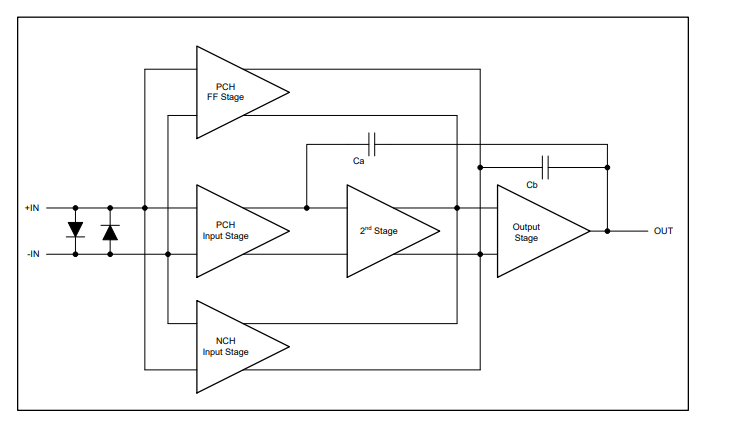

功能方框圖

應用
? 電源模塊內的跟蹤放大器
? 商用電源
? 傳感器放大器
? 橋式放大器
? 溫度測量
? 應力計放大器
? 精密積分器
? 電池供電儀器
? 測試設備
