OPA4170 36V、微功耗、軌至軌輸出、四路、通用運算放大器

數據： OPAx170 36V、單電源、SOT553 封裝、低功耗運算放大器超值系列數據表 (Rev. D)

描述

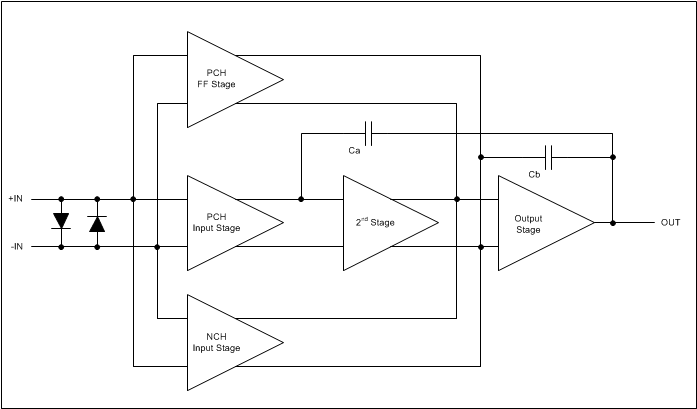

OPA170，OPA2170和OPA4170器件（OPAx170）屬于36V，單電源，低噪聲運算放大器系列，該系列放大器采用微型封裝，能夠在2.7V電壓電壓范圍內運行。相同的技術規格，可最大程度地提高設計靈活性。

大多數運算放大器僅有一個指定電源電壓，OPAx170系列運算放大器則有所不同，它們可在2.7V至36V的額定電壓范圍內運行。超過電源軌的輸入信號不會導致相位反轉.OPAx170系列在電容負載高達300pF時保持穩定。輸入可在負電源軌以下100mV以及正電源軌2V之內正常運行。請注意，這些器件可在正電源軌之上100mV的滿軌到軌輸入上運行，但是在正電源軌2V內運行時，性能會受到影響.OPAx170運算放大器額定行溫度范圍為-40°C至+ 125℃。

特性

電源電壓范圍：2.7V至36V，±1.35V至±18V
低噪聲：19 nV /√ Hz
已過濾的射頻干擾（RFI）輸入
輸入范圍包括負電源
軌到軌輸出
增益帶寬：1.2MHz
低靜態電流：每個放大器110μA
高共模抑制：120分貝
低偏置電流：15pA（最大值）
采用行業標準封裝和微型封裝
使用OPAx170并借助WEBENCH ^?電源設計器創建定制設計

所有商標均為其各自所有者的財產。

參數 與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

OPA4170	OPA170	OPA2170
4 ? ?	1 ? ?	2 ? ?
2.7 ? ?	2.7 ? ?	2.7 ? ?
36 ? ?	36 ? ?	36 ? ?
1.2 ? ?	1.2 ? ?	1.2 ? ?
0.4 ? ?	0.4 ? ?	0.4 ? ?
In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
1.8 ? ?	1.8 ? ?	1.8 ? ?
0.1 ? ?	0.1 ? ?	0.1 ? ?
19 ? ?	19 ? ?	19 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?

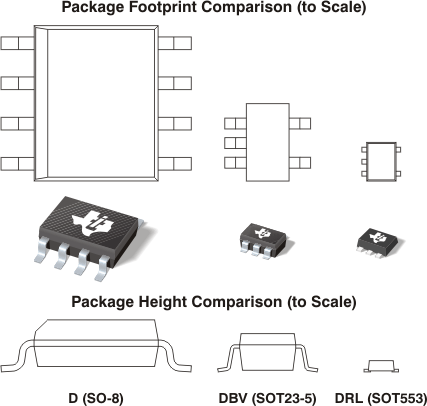

SOIC TSSOP ? ?	SOIC SOT-23 SOT-5X3 ? ?	SOIC VSSOP VSSOP WSON ? ?
14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 5SOT-5X3: 3 mm2: 1.6 x 1.6(SOT-5X3) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 6 mm2: 3.1 x 2(VSSOP) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) See datasheet (WSON) ? ?
0.3 ? ?	0.3 ? ?	0.3 ? ?
EMI Hardened ? ?	EMI Hardened Small Size ? ?	EMI Hardened Small Size ? ?
15 ? ?	15 ? ?	15 ? ?
120 ? ?	120 ? ?	120 ? ?
17 ? ?	17 ? ?	17 ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?
