LM833 雙通道、雙極、低噪聲、高帶寬、音頻運算放大器技術手冊
LM833器件是一款雙運算放大器，具有高性能規格，適用于高質量音頻和數據信號應用。雙放大器廣泛應用于PCM和HiFi系統中針對所有前置放大器和高電平級進行優化的音頻電路中。LM833器件與行業標準雙運算放大器引腳兼容。通過添加前置放大器，可以大大降低功率級的增益以提高性能。
數據手冊：*附件：LM833 雙通道雙極低噪聲、高帶寬音頻運算放大器技術手冊.pdf
功能
雙電源工作：+5 V至+18 V
低噪聲電壓：4.5 nV/hz
低輸入偏置電壓：0.15 mV
低總諧波失真：0.002%
高轉換速率：7V/us
高增益帶寬產品：16 MHz
高開環交流增益：800(20 KHz)
大輸出電壓擺幅：-14.6V至14.1V
出色的增益和相位裕度
提供8端子MSOP封裝
(3.0毫米x 4.9毫米x 0.65毫米)
引腳功能和配置

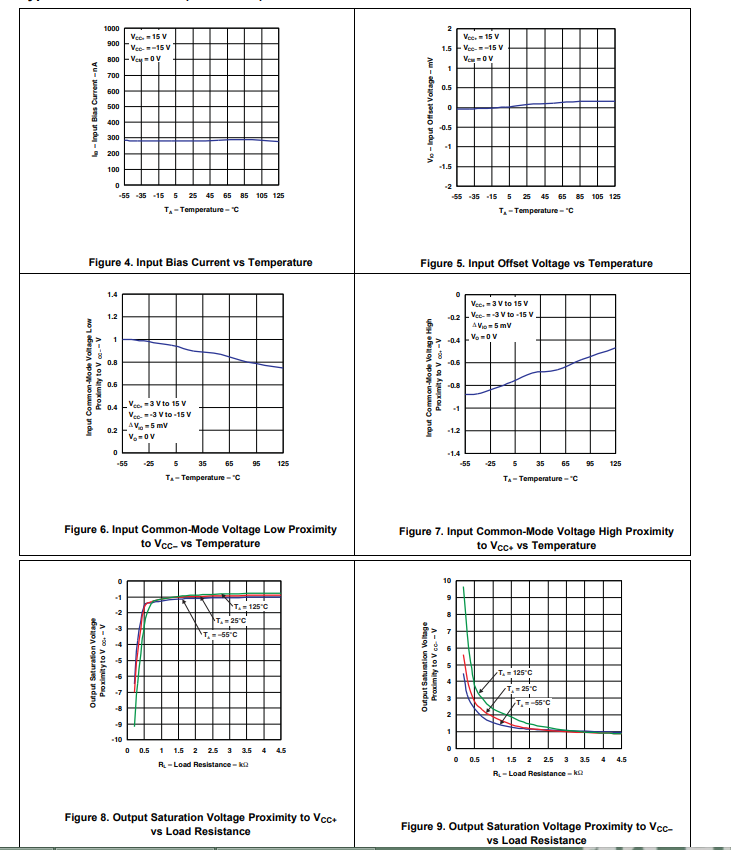

典型特性

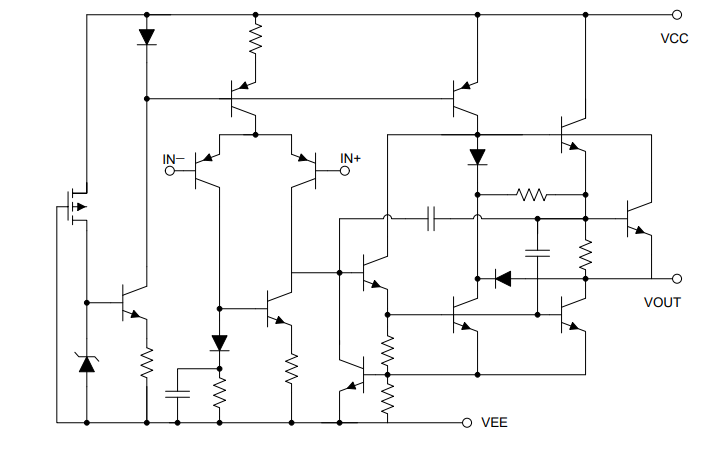

功能方框圖
應用程序
高保真音響系統設備
前置放大和濾波
機頂盒
麥克風前置放大電路
通用功放應用
