TPS25923x 系列電子保險絲是一款高度集成的電路保護和電源 管理解決方案。這些器件使用很少的外部元件，并提供多個 保護模式。它們是針對過載、短路、電壓浪涌、 過大的浪涌電流和反向電流。

電流限制水平可通過單個外部電阻器進行設置。過電壓事件是 受內部夾緊電路限制在安全的固定最大值，無需外部元件 必填。具有特定電壓斜坡要求的應用可以使用單個 capacitor 以確保正確的輸出斜坡速率。
*附件：tps25923.pdf

許多系統（如 SSD）不得允許保持電容能量傾倒 FET 體二極管連接到下垂或短路的輸入總線上。BFET 引腳用于此類系統。一 外部 NFET 可與 TPS25923x 輸出和柵極驅動“背靠背 （B2B）” 連接 通過 BFET 防止電流從負載流向電源。

特性

• 5V 電子熔絲，V ABSMAX 公司 = 20 伏
• 集成 28mΩ 導通 MOSFET
• 固定 6.1V 過壓箝位
• 1A 至 5A 可調 I限制
• ±8% 我限制3.7A 的精度
• 反向電流阻斷支持
• 可編程 OUT 轉換速率 UVLO
• 內置熱關斷
• UL 2367 認證 – 文件編號E339631*
  • *RILIM ≤ 130 kΩ（最大 5 A）
• 單點故障測試期間安全 （UL60950）
• 小尺寸 – 10L （3 mm × 3 mm） VSON

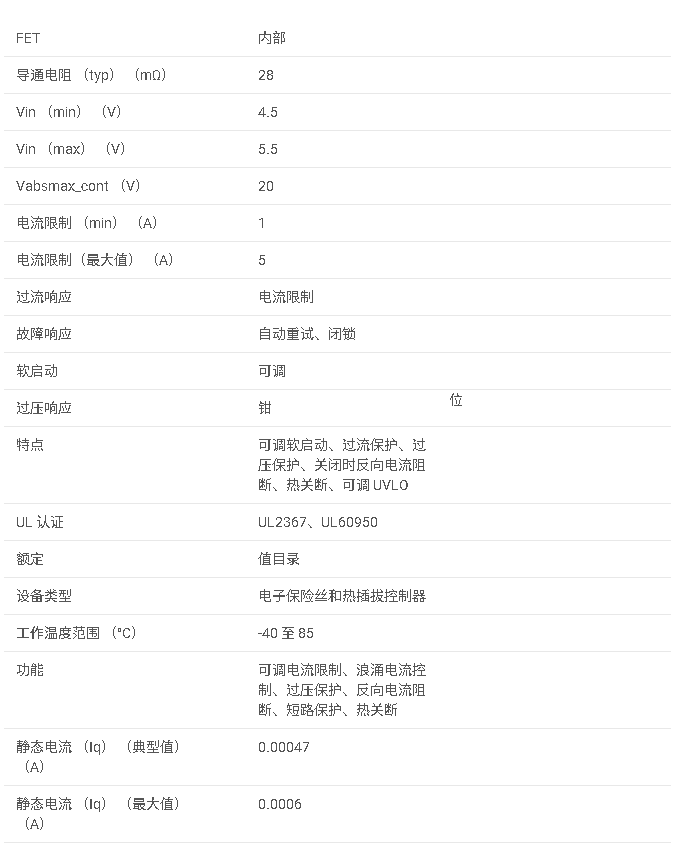

參數

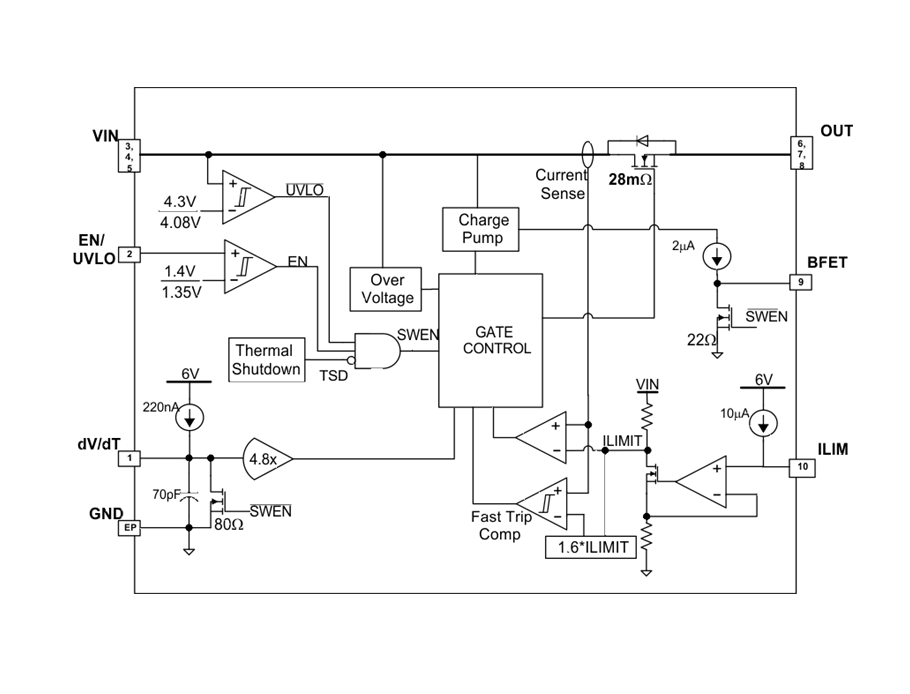

方框圖

1. 產品概述

TPS25923是一款集成5V eFuse的電源管理解決方案，具有過壓保護、反向電流阻斷及可調電流限制等功能。該器件適用于需要保護電路免受過載、短路、電壓浪涌等影響的場合，如適配器供電設備、硬盤驅動器（HDD/SSD）、服務器輔助電源等。

2. 主要特性

• ?5V eFuse?：具有20V的絕對最大電壓承受能力
• ?集成28mΩ通MOSFET?：用于電源路徑控制
• ?固定6.1V過壓鉗位?：無需外部元件即可實現過壓保護
• ?可調電流限制?：支持1A至5A的電流限制，精度±8%
• ?反向電流阻斷?：支持反向電流保護，防止電源反接損壞
• ?可編程輸出斜率?：通過外部電容設置輸出上升斜率
• ?內置熱關斷?：防止器件過熱損壞
• ?UL認證?：符合UL 2367標準，適用于安全關鍵型應用

3. 電氣特性

• ?工作電壓范圍?：4.5V至5.5V
• ?過壓鉗位電壓?：5.5V至6.75V（根據溫度）
• ?使能/欠壓鎖定閾值?：4.15V至4.45V（上升），4.06V至4.3V（下降）
• ?靜態電流?：啟用時0.35mA至0.6mA，禁用時0.1mA至0.25mA
• ?熱關斷閾值?：約150°C

4. 功能描述

• ?電流限制?：通過外部電阻設置電流限制閾值，當輸出電流超過設定值時，器件將自動限制電流以防止損壞
• ?過壓保護?：當輸入電壓超過6.75V時，內部鉗位電路將輸出電壓限制在安全的固定最大值
• ?輸出斜率控制?：通過連接至dV/dT引腳的外部電容，可設置輸出電壓在啟動時的上升斜率
• ?反向電流阻斷?：當檢測到反向電流時，BFET引腳將控制外部NFET關斷，防止電流倒流
• ?熱關斷?：當器件溫度超過熱關斷閾值時，內部電路將關斷MOSFET以保護器件

5. 應用領域

• 適配器供電設備
• 硬盤驅動器（HDD/SSD）
• 機頂盒
• 服務器輔助電源
• 風扇控制
• PCI/PCIe卡

6. 典型應用

• ?簡單3.7A eFuse保護?：適用于機頂盒等設備，通過選擇合適的R_ILIM電阻和dV/dT電容，實現精確的電流限制和輸出斜率控制
• ?涌流和反向電流保護?：適用于需要保護保持電容的應用，如SSD，通過BFET引腳控制外部NFET實現反向電流阻斷

7. 設計考慮

• ? 電流限制電阻（R_ILIM） ?：根據所需的電流限制值選擇合適的電阻值
• ? 輸出斜率電容（C_dV/dT） ?：根據系統電容和負載情況選擇合適的電容值，以避免啟動時的熱關斷
• ? 輸入旁路電容（C_IN） ?：推薦在VIN引腳附近放置0.001μF至0.1μF的陶瓷電容，以控制瞬態電壓和本地供電噪聲

8. 布局指南

• 輸入旁路電容應盡可能靠近VIN引腳放置
• 高電流路徑應使用寬跡線，并連接到PCB的接地平面
• 所有支持元件（如R_ILIM、C_dV/dT和EN/UVLO分壓電阻）應靠近相應的引腳放置，并使用最短的跡線連接
• 保護元件（如TVS、鉗位二極管等）應靠近受保護引腳放置，以減少電感
