TPS25925x/6x 系列電子保險絲是高度 采用微型封裝的集成電路保護和電源管理解決方案。這些設備使用很少 外部組件，并提供多種保護模式。它們是抵御 過載、短路、電壓浪涌、浪涌電流過大。電流限制水平可以是 使用單個外部電阻器設置，電流限制設置的典型精度為 ±15%。多 電壓事件由內部箝位電路限制在一個安全的固定最大值，沒有外部 所需的組件。TPS25926x 器件為 12V 系統提供過壓保護 （OVP），并且 適用于 5V 系統的 TPS25925x 器件。在具有特定電壓斜坡要求的情況下，dV/dT 引腳 提供，可使用單個電容器進行編程，以確保正確的輸出斜坡 率。
*附件：tps25926.pdf

特性

• 12V 電子保險絲 – TPS25926x
• 5V 電子保險絲 – TPS25925x
• 集成 30mΩ 導通 MOSFET
• 固定過壓鉗位：
  • 6.1V 鉗位 - TPS25925x
  • 15V 鉗位 - TPS25926x
• 2A 至 5A 可調 I 限制 （±15% 準確率）
• 可編程 V外轉換速率，UVLO
• 內置熱關斷
• UL 2367 認證 – 文件編號E339631*
  • *R 伊利姆 ≤ 130 kΩ（最大 5 A）
• 單點故障測試期間安全 （UL60950）
• 小尺寸 – 10L （3 mm × 3 mm） VSON

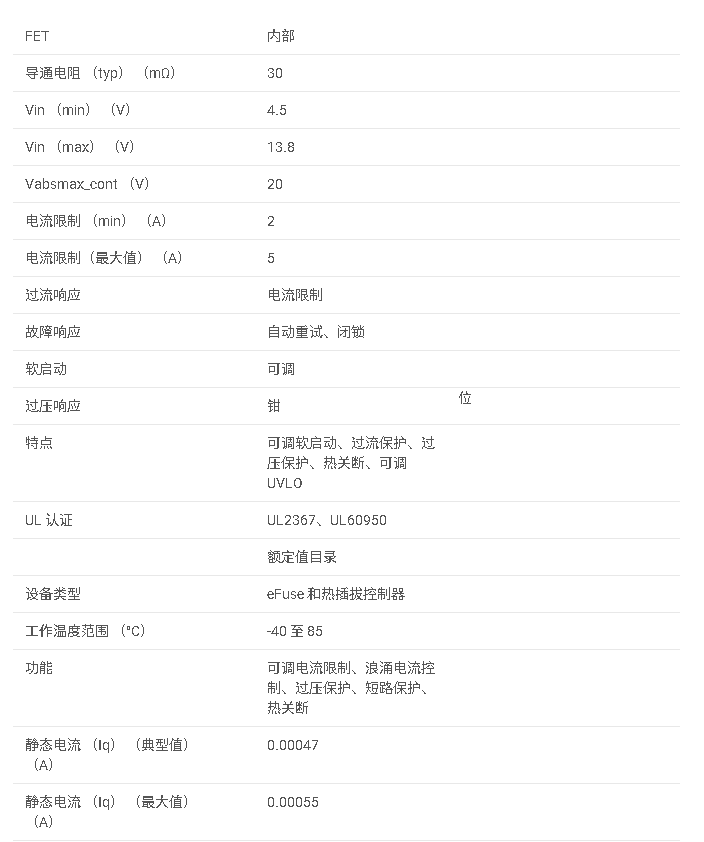

參數

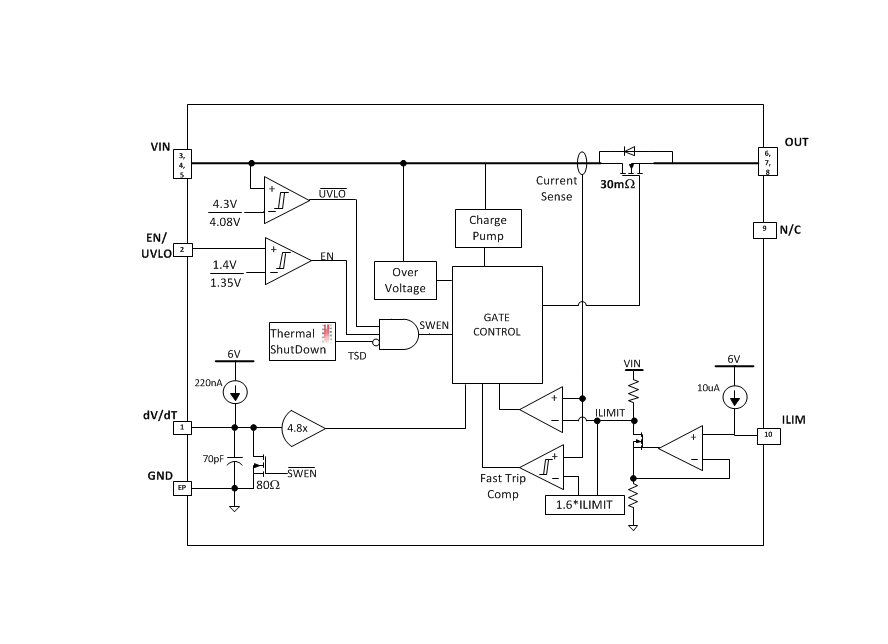

方框圖

1. 產品概述

• ?產品名稱?：TPS25926x
• ?類型?：5V/12V eFuse保護開關
• ?特點?：集成30mΩ通路MOSFET，固定過壓鉗位，可調電流限制，可編程輸出電壓斜率，內置熱關斷保護

2. 主要應用領域

• HDD和SSD驅動器
• 機頂盒
• 服務器和輔助電源
• PCI和PCIe卡
• 適配器供電設備

3. 關鍵特性

• ?過壓保護?：TPS25926x提供15V固定過壓鉗位
• ?電流限制?：可調電流限制，范圍2A至5A，精度±15%
• ?熱關斷?：內置熱傳感器，超過150°C時自動關斷
• ?可編程輸出斜率?：通過dV/dT引腳控制輸出電壓上升斜率
• ?小型封裝?：10引腳VSON封裝，尺寸3mm x 3mm

4. 電氣特性

• ?工作電壓范圍?：4.5V至13.8V（TPS25926x）
• ?過壓鉗位電壓?：6.1V（TPS25925x），15V（TPS25926x）
• ?靜態電流?：啟用時0.3mA至0.55mA（TPS25926x），禁用時0.13mA至0.225mA
• ?電流限制?：可調，通過外部電阻設置
• ?熱關斷閾值?：約150°C

5. 功能描述

• ?啟動與監控?：設備啟動時監測VIN總線，當VIN超過欠壓鎖定閾值時，使能內部MOSFET。
• ?電流與電壓保護?：持續監測負載電流和輸入電壓，確保不超過設定的過載電流限制和過壓鉗位電壓。
• ?熱關斷與自動重試?：內置熱傳感器，在過熱時關斷MOSFET；部分型號支持自動重試功能。
• ?可編程輸出斜率?：通過dV/dT引腳連接電容，可控制輸出電壓的上升斜率。

6. 典型應用電路

• 提供了簡單的eFuse保護電路示例，包括輸入電容、輸出電容、電流限制電阻等組件的選型建議。

7. 設計指南

• ?電流限制電阻選擇?：根據所需的電流限制值，使用公式計算并選擇合適的電阻。
• ?欠壓鎖定設置?：通過外部電壓分壓網絡調整欠壓鎖定閾值。
• ?輸出電壓斜率設置?：連接dV/dT引腳與GND之間的電容，控制輸出電壓的上升斜率。
• ?熱設計與布局?：建議將高功率路徑的連接盡可能短，并使用大面積的地平面來降低電感和熱量。

8. 封裝與尺寸

• ?封裝類型?：10引腳VSON
• ?尺寸?：3mm x 3mm

9. 文檔與支持

• 提供了詳細的數據手冊，包括引腳配置、功能框圖、電氣特性、應用曲線及設計指南。
• TI社區資源鏈接，方便工程師獲取進一步的技術支持和設計幫助。

TPS25926x系列是一款高度集成的電路保護和電源管理解決方案，適用于需要過載、短路、電壓浪涌和過沖電流保護的應用場景。
