TPS25942、TPS25944 eFuse Power MUX 是一款緊湊、功能豐富的電源管理器件，具有全套保護功能。寬工作范圍允許控制許多常用的直流總線電壓。集成的背靠背 FET 提供雙向電流控制，使該器件非常適合功率多路復用和具有多個電源的系統。
*附件：tps25944a.pdf

負載、源和器件保護具有許多可編程功能。欠壓、過壓、過流、dV 閾值 o /dt 斜坡速率、電源正常和浪涌電流保護均可編程，以滿足特定的系統要求。對于系統狀態監控和下游負載控制，該器件提供 PGOOD、FLT 和精確的電流監控輸出。

TPS25942、TPS25944 顯示器 V （印度） 和 V （出） 在 V 時提供真正的反向輸出阻塞 （印度） < （V （出） – 10 mV）。該器件可配置為使用 FLT 和 DMODE 引腳分配主/輔助電源優先級。

特性

• 2.7 V 至 18 V 工作電壓，20 V（最大值）
• 42 mΩ 電阻 R 上 （典型值）
• 0.6 A 至 5.3 A 可調電流限制 （±8%）
• IMON 電流指示器輸出 （±8%）
• 200μA 工作電流 I Q （典型值）
• 15μA 禁用電流 I Q （典型值）
• ±2% 過壓、欠壓閾值
• 反向電流阻斷
• 1μs 反向電壓關斷
• 可編程 dV o /dt 控件
• 電源正常和故障輸出
• 兩個過流故障響應選項
  • TPS25942：我 （限制） 帶熱關斷
  • TPS25944：4 ms 故障定時器，然后關閉
• –40°C 至 +125°C 結溫范圍
• UL 2367 認證
  • 文件編號 169910
  • R 伊利姆 ≥ 20 kΩ（最大 4.81 A）
• 單點故障期間的 UL60950 安全
  • 開短路 ILIM 檢測

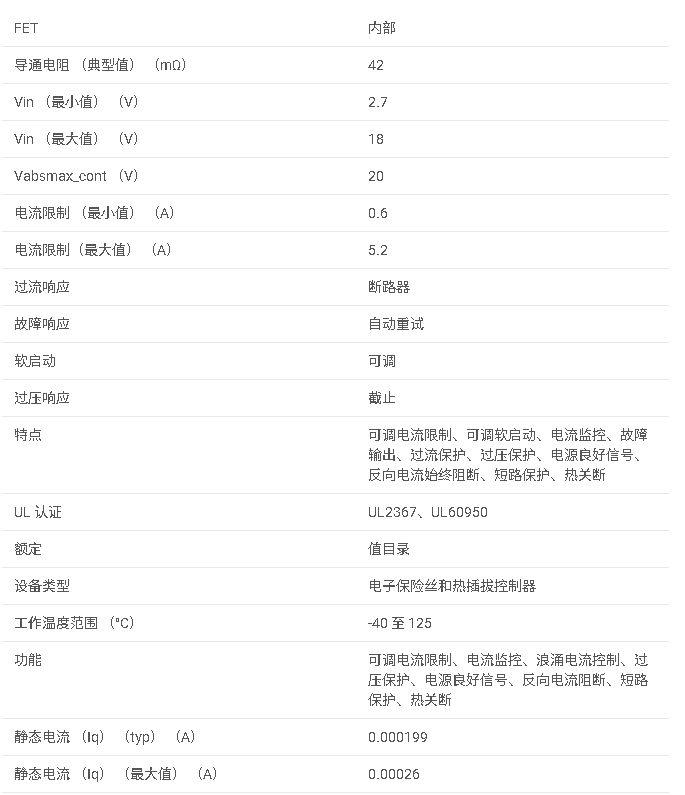

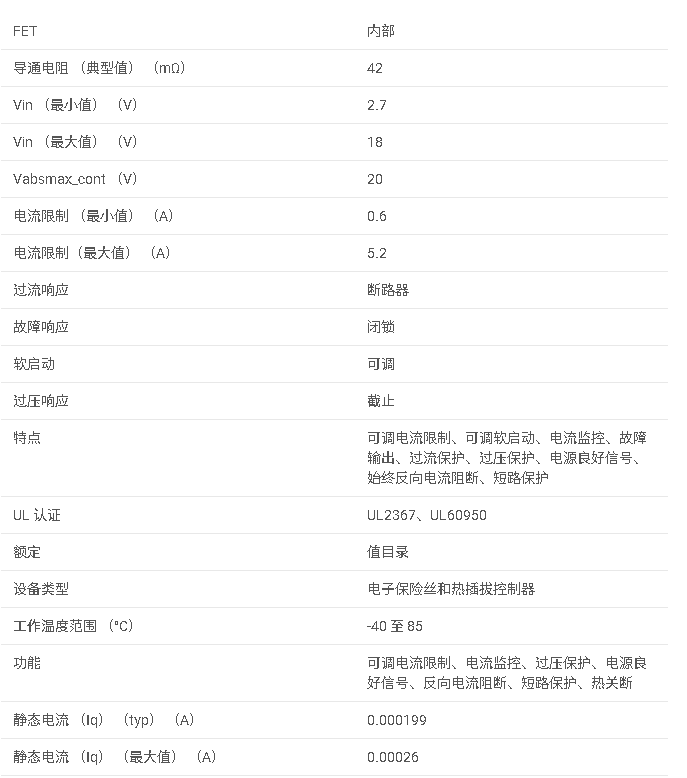

參數

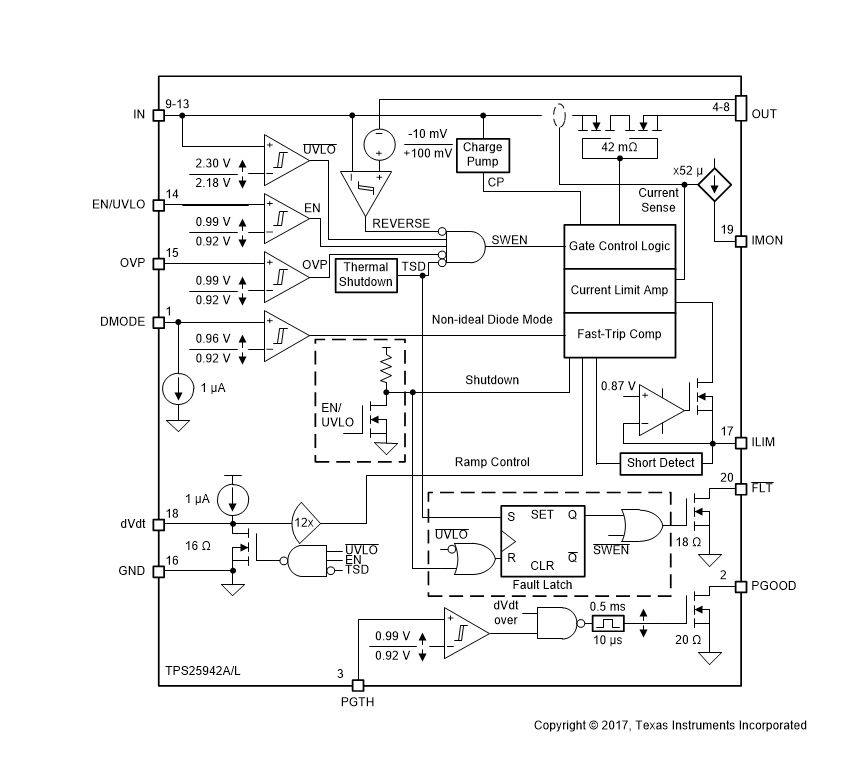

方框圖

1. 產品概述

• ?產品名稱?：TPS25944A
• ?類型?：2.7V-18V, 5A eFuse Power MUX
• ?特點?：集成雙向FETs，多重保護模式，可編程過流限制，過壓保護，反向電流阻斷，熱關斷保護

2. 主要應用領域

• 電源路徑管理
• 冗余電源系統
• PCIe卡、NICs和RAID系統
• USB電源銀行、電源MUX
• SSD和HDD
• 平板電腦和筆記本
• 適配器電源設備
• PLCs、SS繼電器和風扇控制

3. 關鍵特性

• ?工作電壓范圍?：2.7V至18V（最大20V）
• ?導通電阻?：典型42mΩ
• ?可調電流限制?：0.6A至5.3A（±8%）
• ?電流指示輸出?：IMON（±8%）
• ?靜態電流?：典型200μA（啟用），典型15μA（禁用）
• ?過壓/欠壓閾值?：±2%
• ?反向電流阻斷?：1μs反向電壓關斷
• ?可編程dV/dt控制?
• ?電源良好和故障輸出?
• ?過流故障響應?：4ms故障計時器后關閉
• ?結溫范圍?：-40°C至+125°C

4. 電氣特性

• ?供電電流?：啟用時140μA至300μA，禁用時4.6μA至25μA
• ?EN/UVLO閾值?：0.97V至1.01V（上升），0.9V至0.94V（下降）
• ?過壓保護閾值?：0.97V至1.01V（上升），0.9V至0.94V（下降）
• ?DMODE閾值?：1.6V至2V（上升），0.8V至1.1V（下降）
• ?熱關斷閾值?：約160°C

5. 功能描述

• ?電源管理?：集成雙向FETs，適用于多電源系統
• ?保護功能?：過流、短路、過壓、欠壓、反向電流和熱關斷保護
• ?可編程性?：過流限制、dV/dt斜率、電源良好閾值等均可編程
• ?故障指示?：FLT引腳指示故障狀態
• ?自動重試功能?：在故障條件清除后自動重新啟用輸出

6. 典型應用電路

• 提供了包括電源輸入、輸出、使能控制、過壓保護、電流限制等在內的典型應用電路圖

7. 系統示例

• 展示了在冗余電源系統、PCIe卡供電等場景中的應用示例

8. 布局指南

• 提供了PCB布局建議，包括輸入和輸出跡線的布局、熱墊的使用、旁路電容的放置等

9. 文檔與支持

• 提供了詳細的數據手冊，包括引腳配置、功能框圖、電氣特性、時序要求、典型特性曲線等
• 提供了TI社區資源鏈接，方便獲取進一步的技術支持

TPS25944A是一款功能豐富的電源管理器件，適用于需要高可靠性和多重保護措施的電源系統。
