HIN202E、HIN206E、HIN207E、HIN208E、HIN211E、HIN213E、HIN232E 系列 RS-232 發射器 /接收器接口電路符合所有美國電子工業協會（EIA）高速 RS-232E 和 V.28 標準，特別適用于那些沒有 ±12V電源可用的應用場景。經過重新設計的發射器電路提高了數據傳輸速率和轉換速率，這使得該系列產品適用于綜合業務數字網（ISDN）和高速調制解調器。發射器輸出端和接收器輸入端具備±15 千伏的靜電放電（ESD）保護能力。
*附件：HIN206E RS-232發射器接收器數據手冊.pdf

它們僅需要一個 + 5V 的電源供電，并且具有板載電荷泵電壓轉換器，能夠從 5V 電源產生 + 10V 和 - 10V的電源。該系列器件提供了多種高速 RS-232 發射器 / 接收器組合，以適應各種不同的應用（請參閱選型表）。HIN206E、HIN211E 和 HIN213E具有低功耗關斷模式，以便在電池供電的應用中節省能源。此外，HIN213E 在關斷模式下提供兩個處于激活狀態的接收器，從而實現輕松喚醒功能。驅動器具有真正的TTL/CMOS 輸入兼容性、斜率限制輸出以及 300 歐姆的斷電源阻抗。接收器能夠處理高達 ±30V 的輸入，并且具有 3 千歐至 7千歐的輸入阻抗。接收器還具有遲滯特性，能夠大大提高抗噪聲能力。

特征

兼容高速綜合業務數字網（ISDN），速率達 230 千比特 / 秒
RS-232 輸入 / 輸出引腳具備 ±15 千伏的靜電放電（ESD）保護（符合 IEC61000 標準）
符合所有 RS-232E 和 V.28 標準
僅需外接 0.1 微法或更大容量的電容器
在關斷模式下有兩個接收器處于激活狀態（HIN213E 型號）
僅需單個 + 5V 電源供電
板載倍壓器 / 反相器
低功耗（典型值）為 5 毫安
低功耗關斷功能（典型值）下功耗為 1 微安
三態 TTL/CMOS 接收器輸出
多個驅動器
對于 + 5V 輸入，輸出擺幅為 ±10V
斷電時源阻抗為 300 歐姆
輸出電流限制
與 TTL/CMOS 兼容
多個接收器
輸入電壓范圍為 ±30V
輸入阻抗為 3 千歐至 7 千歐
0.5 伏的遲滯特性可提高抗噪聲能力

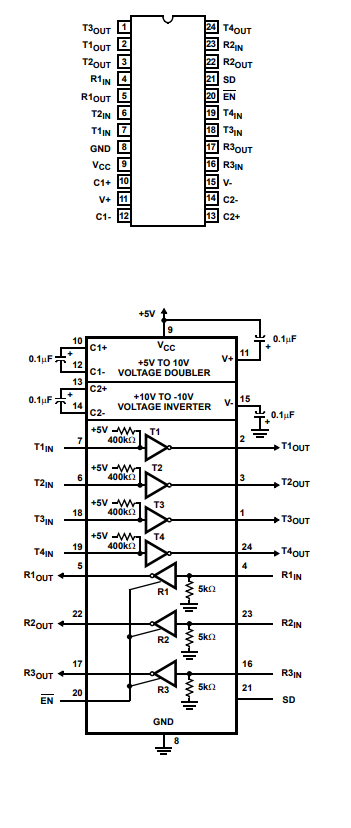

HIN20xE_HIN21xE功能圖

引腳
