一、模塊來源

資料下載鏈接：
http://www.lcdwiki.com/zh/3.5inch_SPI_Module_ILI9488_SKU:MSP3520

產品實物展示

二、規格參數

工作電壓：3.3V
工作電流：20MA
模塊尺寸：56.34(H) x 98.00(W)
像素大小：320(H) x 480(V)RGB
驅動芯片：ILI9488
通信協議：SPI
使用管腳數量：14 Pin（2.54mm間距排針）

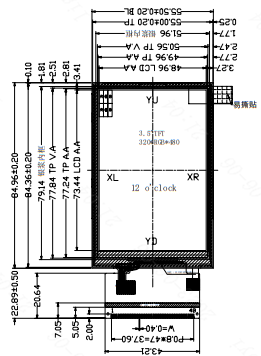

尺寸參數

三、移植過程

我們的目標是將例程移植至立創·CW32F030C8T6開發板上。按照以下步驟，即可完成移植。

將源碼導入工程；

根據編譯報錯處進行粗改；

修改引腳配置；

修改時序配置；

移植驗證。

3.1 查看資料

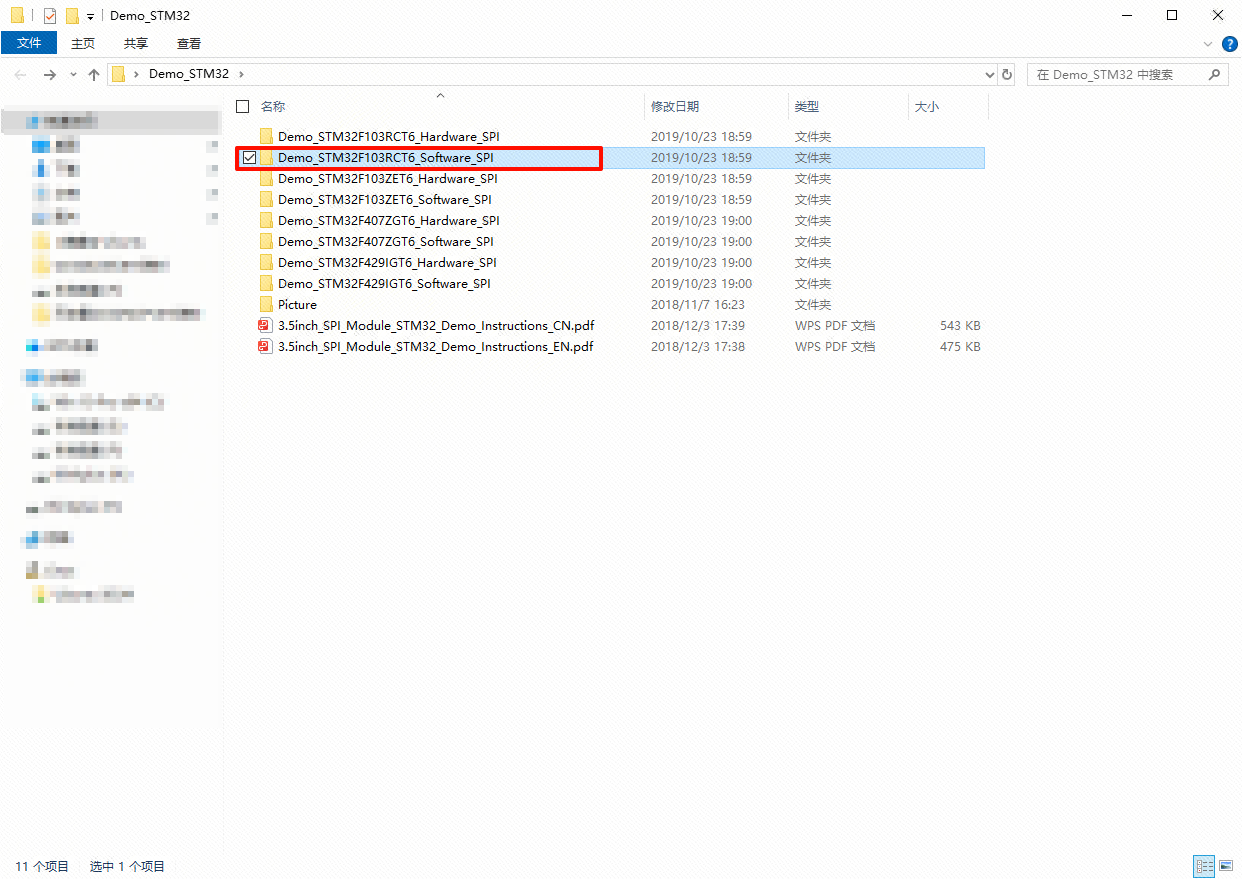

打開廠家資料例程（例程下載見例程下載）。具體路徑見下圖。

3.2 移植至工程

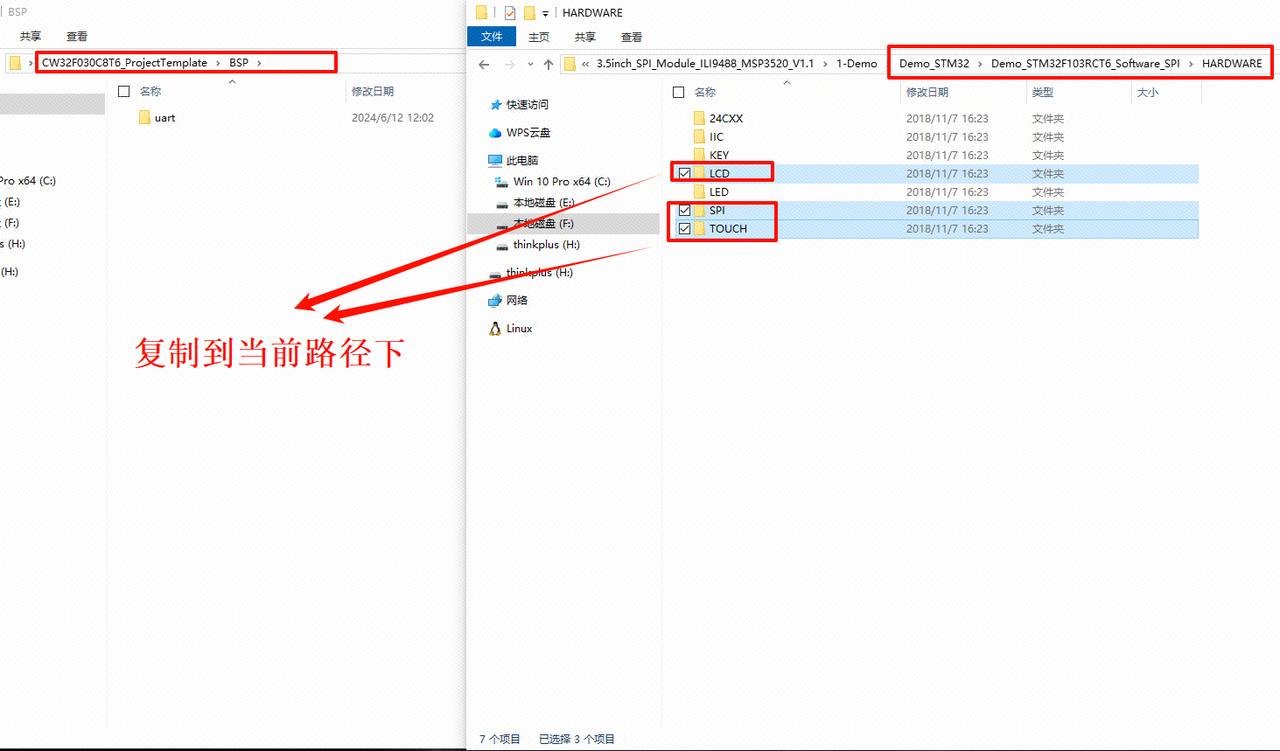

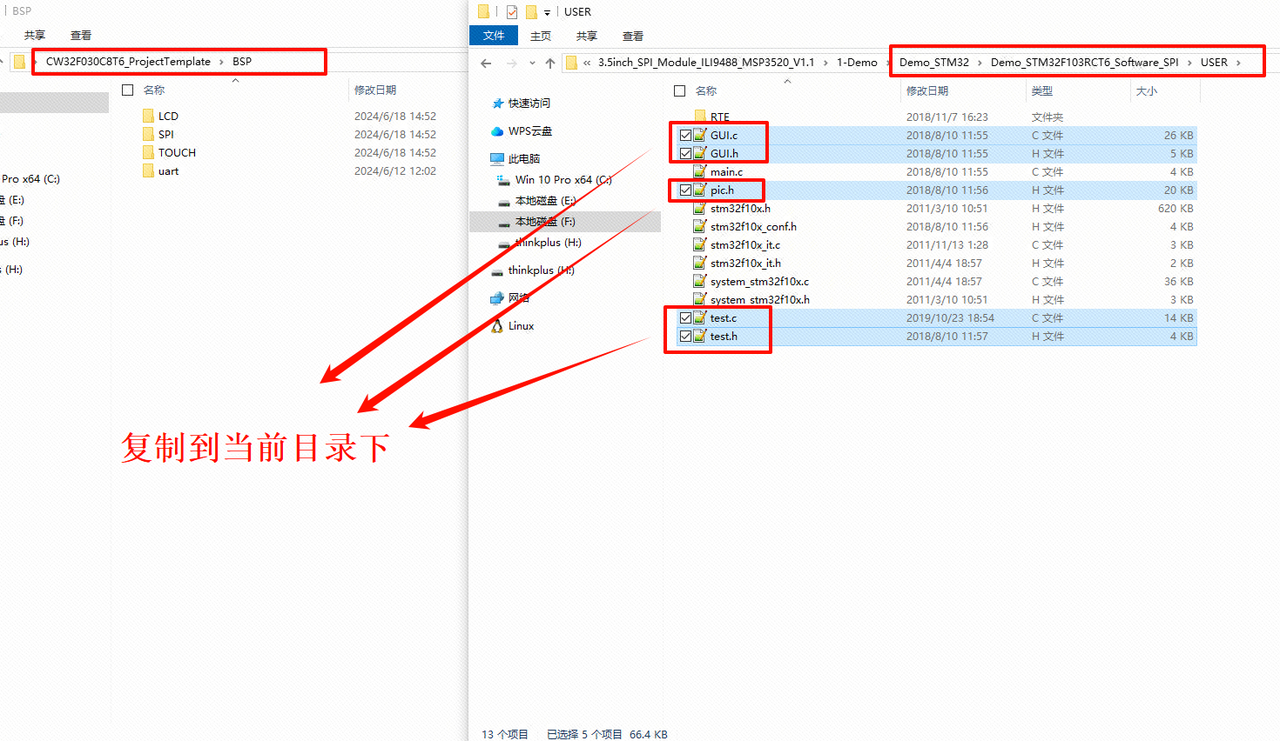

將廠家資料路徑下的關于LCD底層的代碼，復制到自己的工程中。一共有兩次復制。并且自己的工程至少需要有微秒級延時函數。（工程可以參考入門手冊工程模板）

復制文件夾1

復制文件夾2

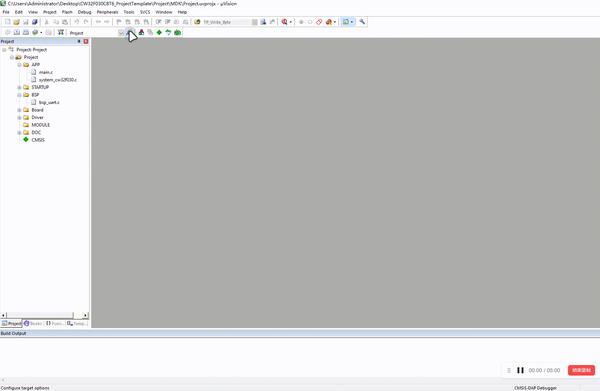

打開自己的工程，將我們剛剛復制過來的文件導入.c和.h文件。

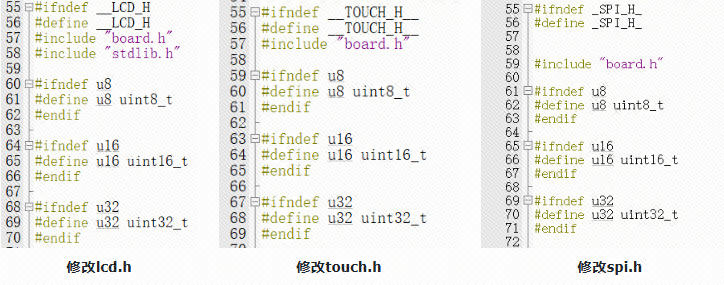

分別在lcd.h、touch.h 和 spi.h文件中定義三個宏，u32、u16與u

#include "board.h" #ifndef u8 #define u8 uint8_t #endif #ifndef u16 #define u16 uint16_t #endif #ifndef u32 #define u32 uint32_t #endif

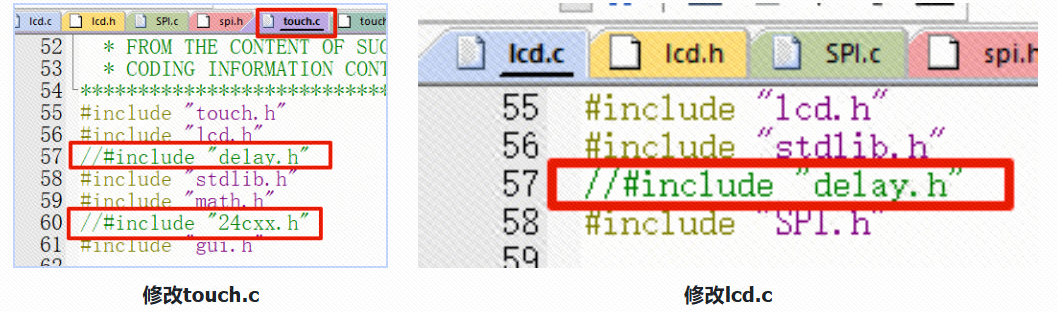

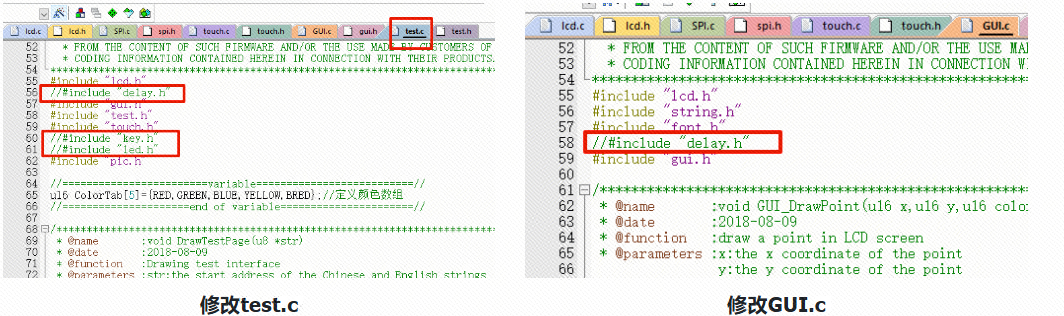

將test.c、lcd.c、touch.c和GUI.c文件中的頭文件delay.h 注釋掉

3.3 引腳選擇

該屏幕需要設置14個接口，具體接口說明見廠家資料屏幕規格書。 當前廠家源碼使用的是軟件SPI接口，SPI時序部分廠家已經完成，我們只需要將硬件SPI引腳時序和延時配置好即可。所以對應接入的屏幕引腳請按照你的需要。這里選擇的引腳見屏幕接線。

選擇好引腳后，進入工程開始編寫屏幕引腳初始化代碼。

3.4. 端口修改

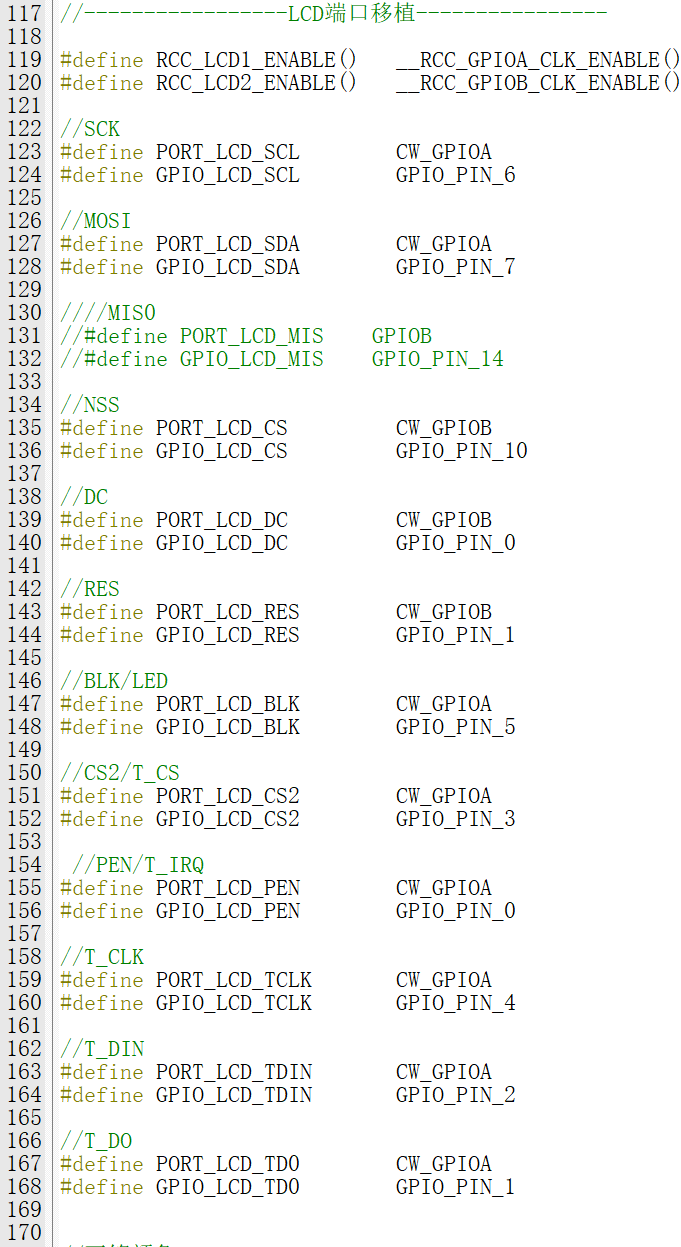

為了方便后續移植，我在lcd.h處宏定義了每一個引腳，后續根據需要進行修改即可。

//-----------------LCD端口移植---------------- #define RCC_LCD1_ENABLE() __RCC_GPIOA_CLK_ENABLE() #define RCC_LCD2_ENABLE() __RCC_GPIOB_CLK_ENABLE() //SCK #define PORT_LCD_SCL CW_GPIOA #define GPIO_LCD_SCL GPIO_PIN_6 //MOSI #define PORT_LCD_SDA CW_GPIOA #define GPIO_LCD_SDA GPIO_PIN_7 ////MIS0 //#define PORT_LCD_MIS GPIOB //#define GPIO_LCD_MIS GPIO_PIN_14 //NSS #define PORT_LCD_CS CW_GPIOB #define GPIO_LCD_CS GPIO_PIN_10 //DC #define PORT_LCD_DC CW_GPIOB #define GPIO_LCD_DC GPIO_PIN_0 //RES #define PORT_LCD_RES CW_GPIOB #define GPIO_LCD_RES GPIO_PIN_1 //BLK/LED #define PORT_LCD_BLK CW_GPIOA #define GPIO_LCD_BLK GPIO_PIN_5 //CS2/T_CS #define PORT_LCD_CS2 CW_GPIOA #define GPIO_LCD_CS2 GPIO_PIN_3 //PEN/T_IRQ #define PORT_LCD_PEN CW_GPIOA #define GPIO_LCD_PEN GPIO_PIN_0 //T_CLK #define PORT_LCD_TCLK CW_GPIOA #define GPIO_LCD_TCLK GPIO_PIN_4 //T_DIN #define PORT_LCD_TDIN CW_GPIOA #define GPIO_LCD_TDIN GPIO_PIN_2 //T_DO #define PORT_LCD_TD0 CW_GPIOA #define GPIO_LCD_TD0 GPIO_PIN_1

軟件SPI引腳宏

將lcd.c源代碼中的voidLCD_GPIOInit(void)修改為如下代碼。

代碼中已經做了引腳SPI的適配，如果沒有修改相關引腳，則將宏定義USE_HARDWARE_SPI宏 為1即可。

void LCD_GPIOInit(void) { GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化結構體 RCC_LCD1_ENABLE(); // 使能GPIO時鐘 RCC_LCD2_ENABLE(); // 使能GPIO時鐘 GPIO_InitStruct.Pins = GPIO_LCD_SCL| // GPIO引腳 GPIO_LCD_SDA| GPIO_LCD_BLK; GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽輸出 GPIO_InitStruct.Speed = GPIO_SPEED_HIGH; // 輸出速度高 GPIO_Init(PORT_LCD_SCL, &GPIO_InitStruct); // 初始化 GPIO_InitStruct.Pins = GPIO_LCD_DC| GPIO_LCD_RES| GPIO_LCD_CS; GPIO_Init(PORT_LCD_CS, &GPIO_InitStruct); // 初始化 }

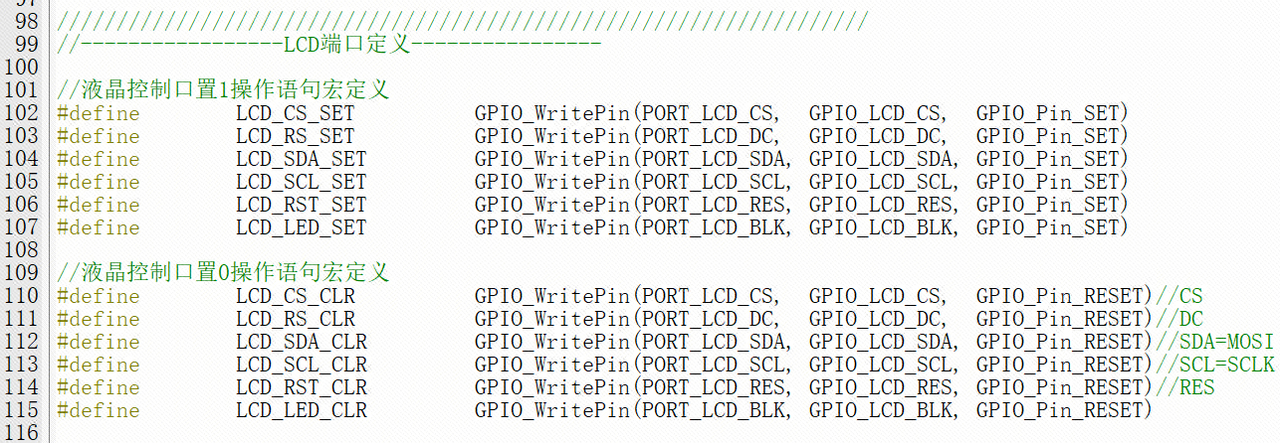

將lcd.h中的LCD端口定義宏，修改為：

//////////////////////////////////////////////////////////////////// //-----------------LCD端口定義---------------- //液晶控制口置1操作語句宏定義 #define LCD_CS_SET GPIO_WritePin(PORT_LCD_CS, GPIO_LCD_CS, GPIO_Pin_SET) #define LCD_RS_SET GPIO_WritePin(PORT_LCD_DC, GPIO_LCD_DC, GPIO_Pin_SET) #define LCD_SDA_SET GPIO_WritePin(PORT_LCD_SDA, GPIO_LCD_SDA, GPIO_Pin_SET) #define LCD_SCL_SET GPIO_WritePin(PORT_LCD_SCL, GPIO_LCD_SCL, GPIO_Pin_SET) #define LCD_RST_SET GPIO_WritePin(PORT_LCD_RES, GPIO_LCD_RES, GPIO_Pin_SET) #define LCD_LED_SET GPIO_WritePin(PORT_LCD_BLK, GPIO_LCD_BLK, GPIO_Pin_SET) //液晶控制口置0操作語句宏定義 #define LCD_CS_CLR GPIO_WritePin(PORT_LCD_CS, GPIO_LCD_CS, GPIO_Pin_RESET)//CS #define LCD_RS_CLR GPIO_WritePin(PORT_LCD_DC, GPIO_LCD_DC, GPIO_Pin_RESET)//DC #define LCD_SDA_CLR GPIO_WritePin(PORT_LCD_SDA, GPIO_LCD_SDA, GPIO_Pin_RESET)//SDA=MOSI #define LCD_SCL_CLR GPIO_WritePin(PORT_LCD_SCL, GPIO_LCD_SCL, GPIO_Pin_RESET)//SCL=SCLK #define LCD_RST_CLR GPIO_WritePin(PORT_LCD_RES, GPIO_LCD_RES, GPIO_Pin_RESET)//RES #define LCD_LED_CLR GPIO_WritePin(PORT_LCD_BLK, GPIO_LCD_BLK, GPIO_Pin_RESET)

3.5. 驅動修改

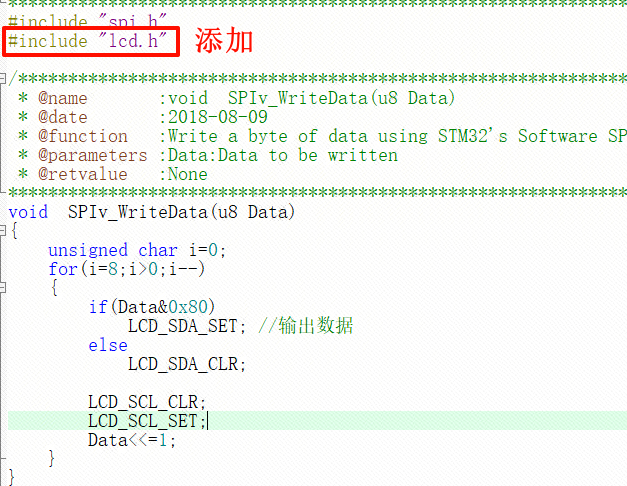

在SPI.c文件中，找到void SPIv_WriteData(unsigned char Data)函數，將其修改如下。

void SPIv_WriteData(u8 Data) { unsigned char i=0; for(i=8;i>0;i--) { if(Data&0x80) LCD_SDA_SET; //輸出數據 else LCD_SDA_CLR; LCD_SCL_CLR; LCD_SCL_SET; Data

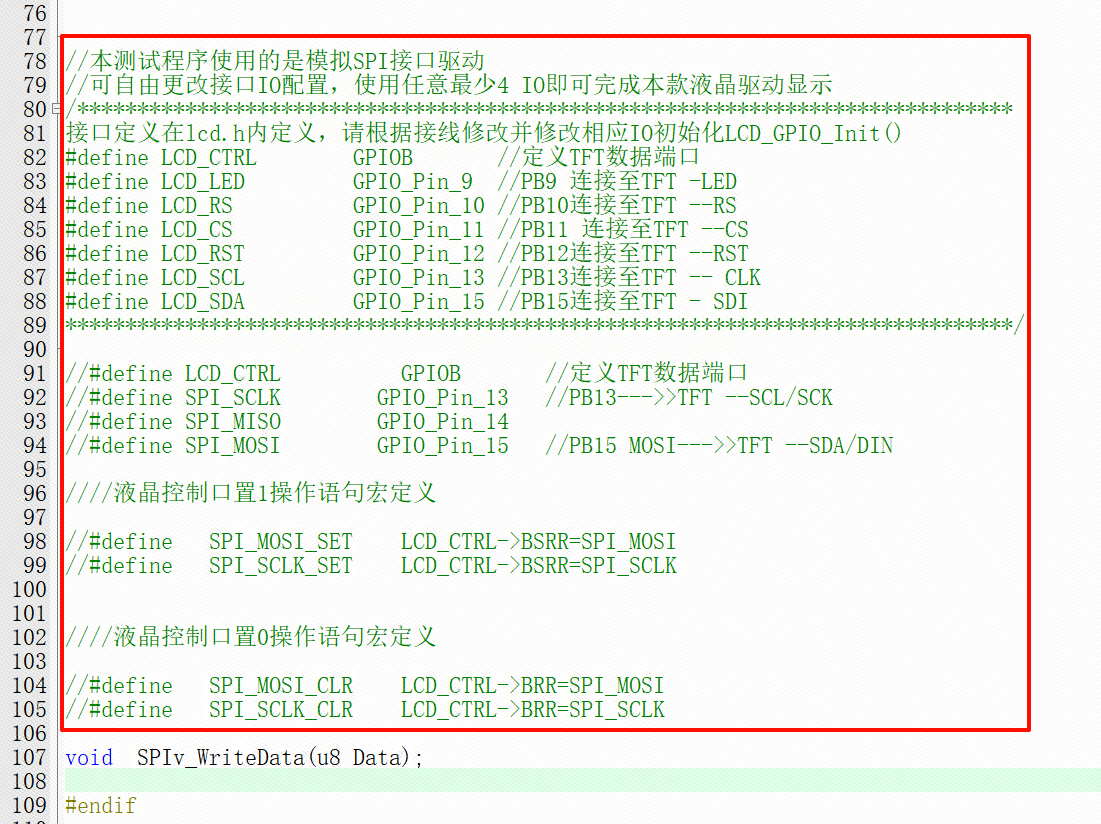

在spi.h中，廠家定義了關于SPI接口的宏，這里我們將其注釋，使用我們自己的方式。

打開touch.c 文件 修改以下內容：

修改u8TP_Init(void);函數

u8 TP_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; /* PEN */ GPIO_InitStructure.Pins = GPIO_LCD_PEN; GPIO_InitStructure.Mode = GPIO_MODE_INPUT_PULLUP; // 上拉輸入 GPIO_InitStructure.Speed = GPIO_SPEED_HIGH; GPIO_Init(PORT_LCD_PEN, &GPIO_InitStructure); /* DOUT*/ GPIO_InitStructure.Pins = GPIO_LCD_TD0; GPIO_InitStructure.Mode = GPIO_MODE_INPUT_PULLUP; // 上拉輸入 GPIO_InitStructure.Speed = GPIO_SPEED_HIGH; GPIO_Init(PORT_LCD_TD0, &GPIO_InitStructure); /* TDIN*/ GPIO_InitStructure.Pins = GPIO_LCD_TDIN; GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP;//推挽輸出模式 GPIO_InitStructure.Speed = GPIO_SPEED_HIGH; GPIO_Init(PORT_LCD_TDIN, &GPIO_InitStructure); /* TCLK*/ GPIO_InitStructure.Pins = GPIO_LCD_TCLK; GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP;//推挽輸出模式 GPIO_InitStructure.Speed = GPIO_SPEED_HIGH; GPIO_Init(PORT_LCD_TCLK, &GPIO_InitStructure); /* TCS*/ GPIO_InitStructure.Pins = GPIO_LCD_CS2; GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP;//推挽輸出模式 GPIO_InitStructure.Speed = GPIO_SPEED_HIGH; GPIO_Init(PORT_LCD_CS2, &GPIO_InitStructure); TP_Read_XY(&tp_dev.x,&tp_dev.y);//第一次讀取初始化 return 1; }

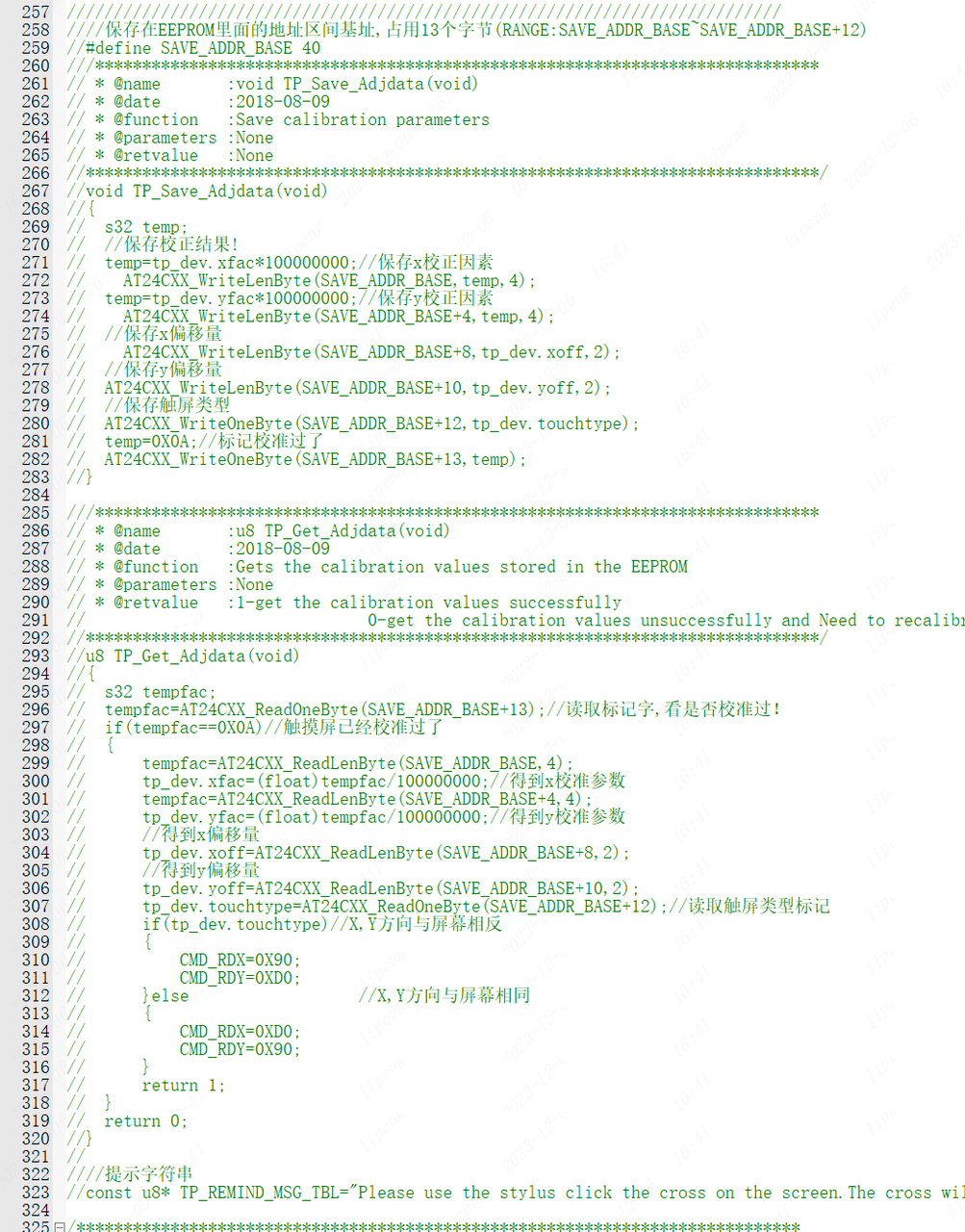

注釋掉void TP_Save_Adjdata(void);和u8 TP_Get_Adjdata(void);函數.

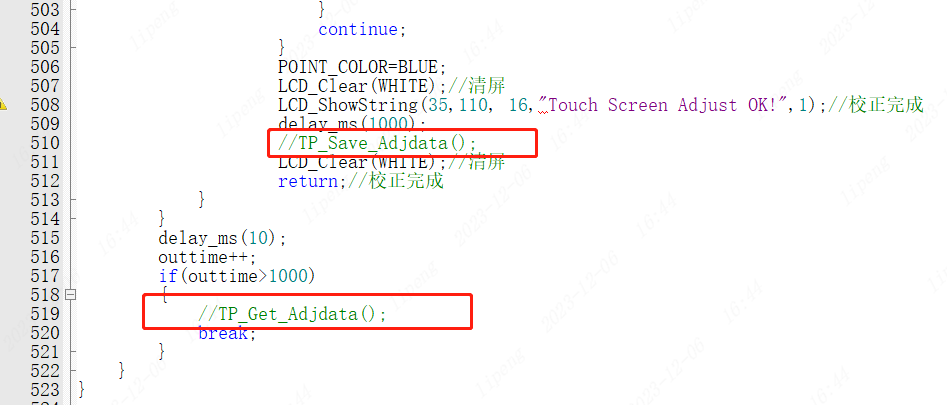

3.找到void TP_Adjust(void);函數將函數里面的TP_Save_Adjdata();和TP_Get_Adjdata();注釋掉。

我們打開 test.c 文件進行一些修改：找到void Touch_Test(void);函數，將里面的一些語句注釋掉，并且將282行括號內的 key==1 改為 1。

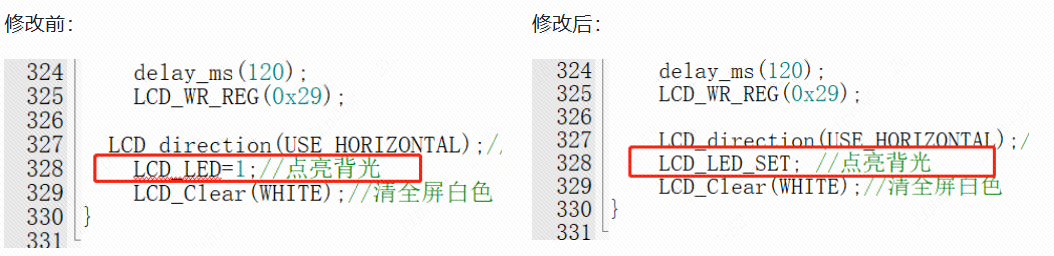

4.開lcd.c文件 找到voidLCD_Init(void);函數將里面的LCD_LED=1;替換成 LCD_LED_SET;

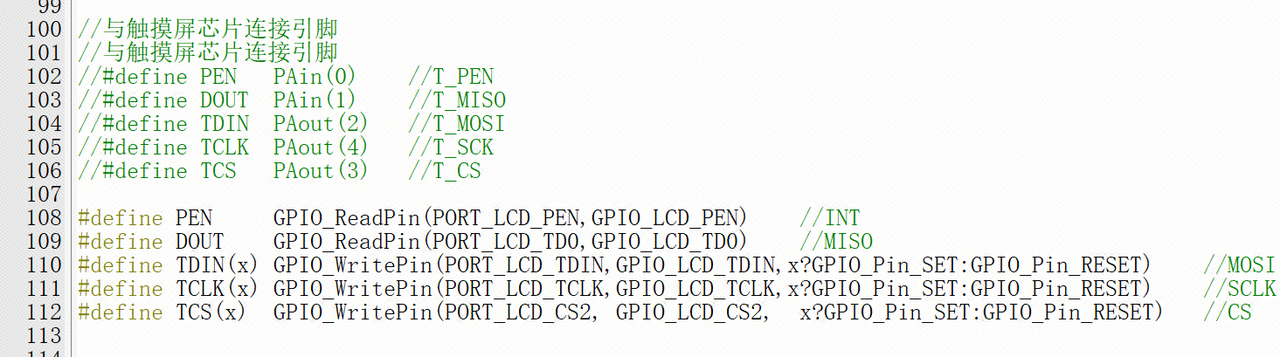

打開 touch.h 文件 將里面一部分代碼改為下面的部分：

#define PEN GPIO_ReadPin(PORT_LCD_PEN,GPIO_LCD_PEN) //INT #define DOUT GPIO_ReadPin(PORT_LCD_TD0,GPIO_LCD_TD0) //MISO #define TDIN(x) GPIO_WritePin(PORT_LCD_TDIN,GPIO_LCD_TDIN,x?GPIO_Pin_SET:GPIO_Pin_RESET) //MOSI #define TCLK(x) GPIO_WritePin(PORT_LCD_TCLK,GPIO_LCD_TCLK,x?GPIO_Pin_SET:GPIO_Pin_RESET) //SCLK #define TCS(x) GPIO_WritePin(PORT_LCD_CS2, GPIO_LCD_CS2, x?GPIO_Pin_SET:GPIO_Pin_RESET) //CS

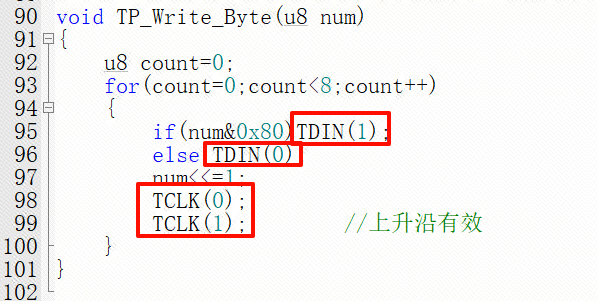

然后我們打開touch.c 文件將文件中的下列形式的語句換成后面的語句：

TCLK = 1; -----換成-------> TCLK(1); TCLK = 0; -----換成-------> TCLK(0); TDIN = 1; -----換成-------> TDIN(1); TDIN = 0; -----換成-------> TDIN(0); TCS = 1; -----換成-------> TCS(1); TCS = 0; -----換成-------> TCS(0);

例如:

到這里就移植完成了，請移步到4節進行移植驗證。

四、移植驗證

在main.c中輸入代碼如下

/* * Change Logs: * Date Author Notes * 2024-06-18 LCKFB-LP first version */ #include "board.h" #include "stdio.h" #include "bsp_uart.h" #include "Lcd.h" #include "gui.h" #include "test.h" #include "spi.h" #include "touch.h" int32_t main(void) { board_init(); // 開發板初始化 uart1_init(115200); // 串口1波特率115200 LCD_Init(); //液晶屏初始化 while(1) { main_test(); //測試主界面 Test_Color(); //簡單刷屏填充測試 Test_FillRec(); //GUI矩形繪圖測試 Test_Circle(); //GUI畫圓測試 Test_Triangle(); //GUI三角形繪圖測試 English_Font_test(); //英文字體示例測試 Chinese_Font_test(); //中文字體示例測試 Pic_test(); //圖片顯示示例測試 Rotate_Test(); //旋轉顯示測試 //如果不帶觸摸，或者不需要觸摸功能，請注釋掉下面觸摸屏測試項 Touch_Test(); //觸摸屏手寫測試 } }

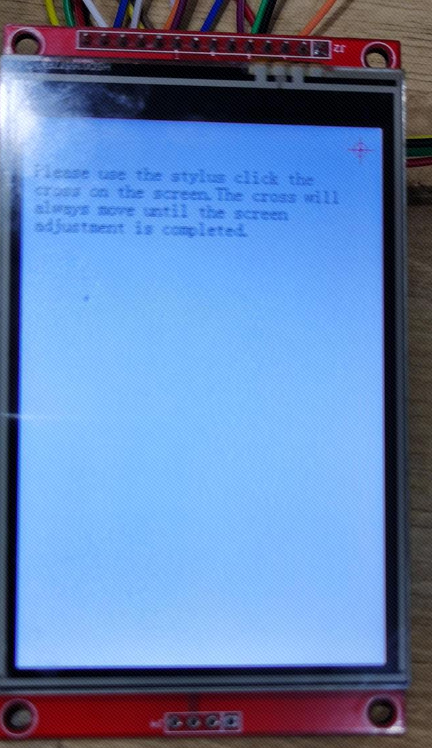

上電效果：

模塊移植成功案例（軟件SPI）：

鏈接：https://pan.baidu.com/s/1fVFssmnIdNbN4F0ZdxpwlQ?pwd=LCKF 提取碼：LCKF
