驅動芯片：SSD1306

通信協議：IIC

三、移植過程

我們的目標是將例程移植至立創·CW32F030C8T6開發板上。按照以下步驟，即可完成移植。

將源碼導入工程；

根據編譯報錯處進行粗改；

修改引腳配置；

修改時序配置；

移植驗證。

3.1查看資料

打開廠家資料例程（例程下載見 例程下載）。具體路徑見 例程路徑。

例程路徑

3.2移植至工程

將廠家資料路徑下的【OLED】文件夾，復制到自己的工程中。自己的工程至少需要有毫秒級延時函數。（工程可以參考空白工程下載）

打開自己的工程，將我們剛剛復制過來的文件導入.c和.h文件。

將 oled.h 文件下的 stm32f0xx.h 改為 board.h。

(在左邊將 oled.c 的工程目錄展開，就發現有oled.h)

修改oled.h頭文件

將 oled.c 文件下的 delay.h 注釋掉。

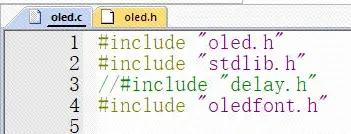

修改oled.c頭文件

3.3引腳選擇

模塊為IIC通信協議的從機，SCL為IIC信號線，SDA為IIC數據線。3.4軟件SPI移植

當前廠家源碼使用的是軟件IIC接口，IIC時序部分廠家已經完成，我們只需要將引腳和延時配置好即可。所以對應接入的屏幕引腳請按照你的需要。這里選擇的引腳見表 軟件IIC接線

選擇好引腳后，進入工程開始編寫屏幕引腳初始化代碼。

為了方便后續移植，我在oled.h 處宏定義了每一個引腳，后續根據需要進行修改即可。

//-----------------OLED端口移植----------------
//GND - GND
//VCC - 3.3V
//SCL - PA2
//SDA - PA0

#define RCC_GPIO_ENABLE()   __RCC_GPIOC_CLK_ENABLE()

#define PORT_LCD            CW_GPIOA

//SCL
#define GPIO_LCD_SCL        GPIO_PIN_2
//SDA
#define GPIO_LCD_SDA        GPIO_PIN_0

將oled.c源代碼中的 void OLED_Init(void) 修改為如下代碼。

//OLED的初始化
void OLED_Init(void)
{
        GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化結構體

        RCC_GPIO_ENABLE();        // 使能GPIO時鐘

        GPIO_InitStruct.Pins = GPIO_LCD_SCL|GPIO_LCD_SDA;        // GPIO引腳
        GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;              // 推挽輸出
        GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;                 // 輸出速度高
        GPIO_Init(PORT_LCD, &GPIO_InitStruct);                   // 初始化

        delay_ms(200);


        OLED_WR_Byte(0xAE,OLED_CMD); /*display off*/
        OLED_WR_Byte(0x00,OLED_CMD); /*set lower column address*/
        OLED_WR_Byte(0x10,OLED_CMD); /*set higher column address*/
        OLED_WR_Byte(0x00,OLED_CMD); /*set display start line*/
        OLED_WR_Byte(0xB0,OLED_CMD); /*set page address*/
        OLED_WR_Byte(0x81,OLED_CMD); /*contract control*/
        OLED_WR_Byte(0xff,OLED_CMD); /*128*/
        OLED_WR_Byte(0xA1,OLED_CMD); /*set segment remap*/
        OLED_WR_Byte(0xA6,OLED_CMD); /*normal / reverse*/
        OLED_WR_Byte(0xA8,OLED_CMD); /*multiplex ratio*/
        OLED_WR_Byte(0x1F,OLED_CMD); /*duty = 1/32*/
        OLED_WR_Byte(0xC8,OLED_CMD); /*Com scan direction*/
        OLED_WR_Byte(0xD3,OLED_CMD); /*set display offset*/
        OLED_WR_Byte(0x00,OLED_CMD);
        OLED_WR_Byte(0xD5,OLED_CMD); /*set osc division*/
        OLED_WR_Byte(0x80,OLED_CMD);
        OLED_WR_Byte(0xD9,OLED_CMD); /*set pre-charge period*/
        OLED_WR_Byte(0x1f,OLED_CMD);
        OLED_WR_Byte(0xDA,OLED_CMD); /*set COM pins*/
        OLED_WR_Byte(0x00,OLED_CMD);
        OLED_WR_Byte(0xdb,OLED_CMD); /*set vcomh*/
        OLED_WR_Byte(0x40,OLED_CMD);
        OLED_WR_Byte(0x8d,OLED_CMD); /*set charge pump enable*/
        OLED_WR_Byte(0x14,OLED_CMD);
        OLED_Clear();
        OLED_WR_Byte(0xAF,OLED_CMD); /*display ON*/
}

將lcd_init.h中的 OLED端口定義 宏，修改為：

//-----------------OLED端口定義----------------
#define OLED_SCL_Clr()    GPIO_WritePin(PORT_LCD, GPIO_LCD_SCL, GPIO_Pin_RESET)//SCL
#define OLED_SCL_Set()    GPIO_WritePin(PORT_LCD, GPIO_LCD_SCL, GPIO_Pin_SET)//SCL
#define OLED_SDA_Clr()    GPIO_WritePin(PORT_LCD, GPIO_LCD_SDA, GPIO_Pin_RESET)//SDA
#define OLED_SDA_Set()    GPIO_WritePin(PORT_LCD, GPIO_LCD_SDA, GPIO_Pin_SET)//SDA

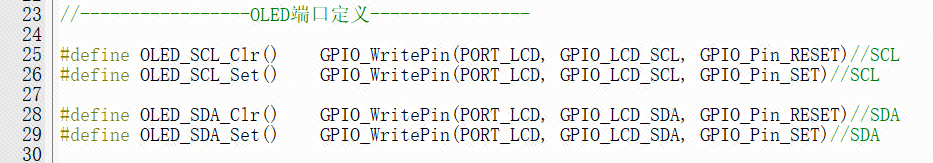

源端口定義

修改后端口定義

打開oled.c 文件，找到 void IIC_delay(void) 函數，修改為

//延時
void IIC_delay(void)
{
        delay_us(2);
}

四、移植驗證

在main.c中輸入代碼如下

/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-18     LCKFB-LP    first version
 */
#include "board.h"
#include "stdio.h"
#include "bsp_uart.h"
#include "oled.h"
int32_t main(void)
{
    board_init();        // 開發板初始化
    uart1_init(115200);        // 串口1波特率115200
    OLED_Init();  //初始化OLED
    OLED_Clear();
    OLED_Refresh();
    while(1)
    {
        OLED_ShowString(0,0,(uint8_t *)"ABC",8,1);//6*8 “ABC”
        OLED_ShowString(10,8,(uint8_t *)"ABC",12,1);//6*12 “ABC”
        OLED_ShowString(20,18,(uint8_t *)"ABC",16,1);//8*16 “ABC”
        OLED_ShowString(60,36,(uint8_t *)"ABC",24,1);//12*24 “ABC”
        OLED_Refresh();
        delay_ms(500);
    }
}

上電效果：

移植成功案例代碼：

?

鏈接：https://pan.baidu.com/s/10HdOiMl6pTdMaBzueuqlNQ?pwd=LCKF

提取碼：LCKF
