摘要：隨著計算機網絡技術的發展，變電站無人值守網絡監控系統在電力系統中的應用日益廣泛。本文以安科瑞變電站無人值守網絡監控系統為研究對象，探討了其系統構成、功能特點以及在變電站中的應用優勢，分析了該系統在提高變電站運行效率、降低運維成本、保障電力系統安全穩定運行等方面的重要作用。

1 引言

在電力系統中，變電站是電能傳輸和分配的關鍵環節。傳統的變電站值守方式存在人力成本高、監控效率低、實時性差等問題。安科瑞變電站無人值守網絡監控系統利用先進的計算機網絡技術、電力自動化技術和信息傳輸技術，實現了對變電站的遠程監控、自動控制和智能化管理，為變電站的運行和管理帶來了全新的模式和理念。 技術支持 安科瑞 程瑜 187 0211 2087

2 采取無人值守變電站網絡監控系統的必要性

無人值守變電站網絡系統由電力設備運行監控系統、網絡信息傳輸系統、管理中*軟件系統及遠程監控系統構成。通過對路由器、交換機及多個監控設備的連接，將監控圖像由交換機和路由器上傳至遠程監控系統。為了保證遠程監控的有*性，監控系統可支持手機端登錄，以保證監控工作能打破地點限制。通過SNMP協議對網絡監控管理終端進行管理，電力設備通訊異常、過熱及中斷工作依靠系統監控數據的自診斷實現。異常數據將直接傳輸至電力主管部門系統或手機端。

3 安科瑞Acrel-1000變電站綜合自動化系統

3.1方案綜述

Acrel-1000變電站綜合自動化監控系統在邏輯功能上由站控層、間隔層二層設備組成，并用分層、開放式網絡系統實現連接。站控層設備包括監控主機，提供站內運行的人機聯系界面，實現管理控制間隔層設備等功能，形成全站監控，并與遠方監控、調度通信；間隔層由若干個二次子系統組成，在站控層及站控層網絡失效的情況下，仍能獨立完成間隔層設備的就地監控功能。

針對工程具體情況，設計方案具有高可靠性，易于擴充和友好的人機界面，性能價格比優越，監控系統由站控層和間隔層兩部分組成，采用分層分布式網絡結構，站控層網絡采用TCP/IP協議的以太網。站控層網絡采用單網雙機熱備配置。

3.2應用場所：

適用于公共建筑、工業建筑、居住建筑等各行業35kV以下電壓等級的用戶端配、用電系統運行監視和控制管理。

3.3系統結構

3.4系統功能

3.4.1實時監測

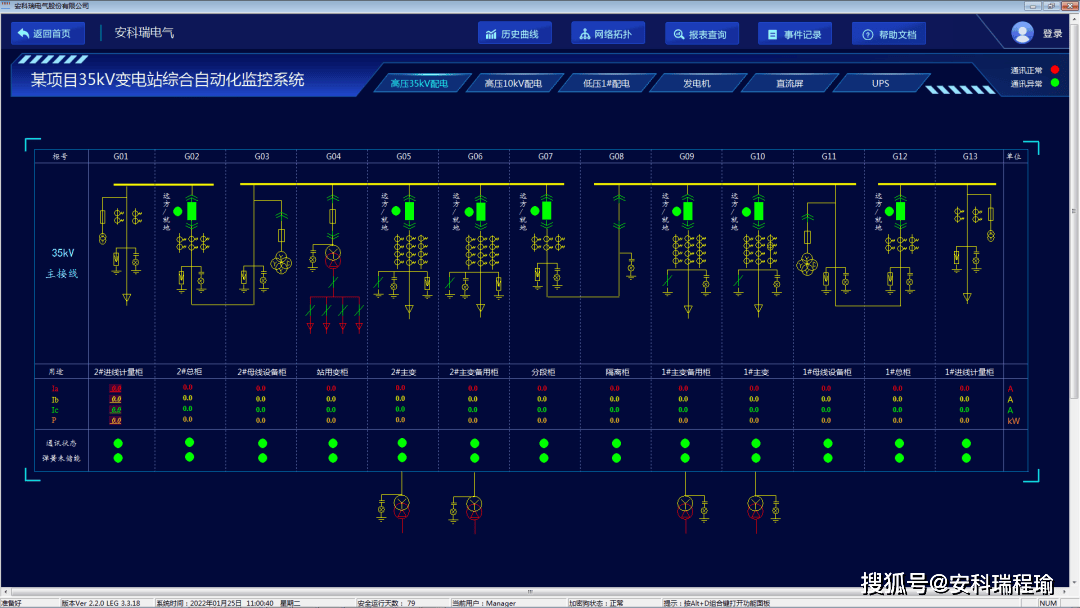

Acrel-1000變電站綜合自動化系統，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。

3.4.2報警處理

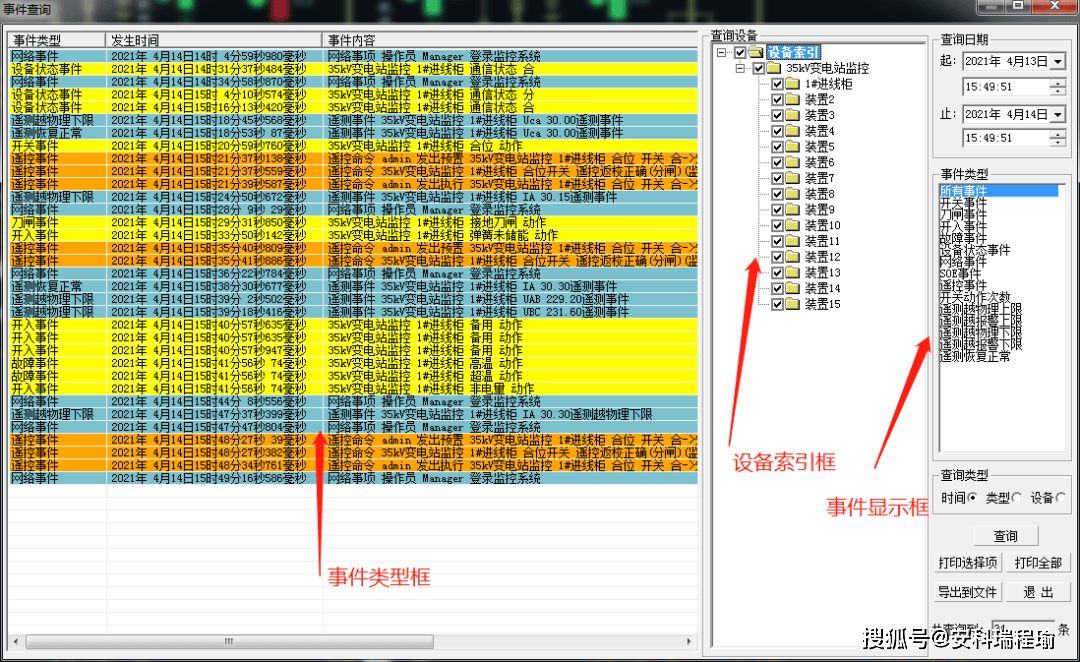

監控系統具有事故報警功能。事故報警包括非正常操作引起的斷路器跳閘和保護裝置動作信號；預告報警包括一般設備變位、狀態異常信息、模擬量或溫度量越限等。

1）事故報警。事故狀態方式時，事故報警立即發出音響報警（報警音量任意調節），操作員工作站的顯示畫面上用顏色改變并閃爍表示該設備變位，同時彈窗顯示紅色報警條文，報警分為實時報警和歷史報警，歷史報警條文具備選擇查詢并打印的功能。

事故報警通過手動，每次確認一次報警。報警一旦確認，聲音、閃光即停止。

次事故報警發生階段，允許下一個報警信號進入，即次報警不覆蓋上一次的報警內容。報警處理具備在主計算機上予以定義或退出的功能。

2）對每一測量值（包括計算量值），由用戶序列設置四種規定的運行限值（物理下限、告警下限、告警上限、物理上限），分別定義作為預告報警和事故報警。

3）開關事故跳閘到次數或開關拉閘到次數，推出報警信息，提示用戶檢修。

4）報警方式。

報警方式具有多種表現形式，包括彈窗、畫面閃爍、聲光報警器、語音、短信、電話等但不限于以上幾種方式，用戶根據自己的需要添加或修改報警信息。

3.4.3調節與控制

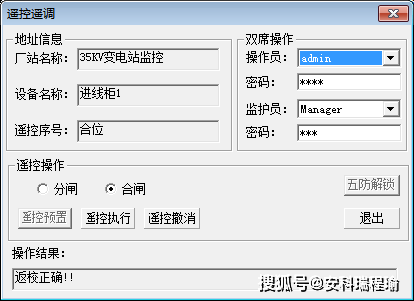

操作員對需要控制的電氣設備進行控制操作。監控系統具有操作監護功能，允許監護人員在操作員工作站上實施監護，避免誤操作。

操作控制分為四級：

第控制，設備就地檢修控制。具有優先級的控制權。當操作人員將就地設備的遠方/就地切換開關放在就地位置時，將閉鎖所有其他控制功能，只進行現場操作。

級控制，間隔層后備控制。其與第三級控制的切換在間隔層完成。

第三級控制，站控層控制。該級控制在操作員工作站上完成，具有遠方/站控層的切換。

第四級控制，遠方控制，優先級。

原則上間隔層控制和設備就地控制作為后備操作或檢修操作手段。為防止誤操作，在任何控制方式下都需采用分步操作，即選擇、返校、執行，并在站級層設置操作員、監護員口令及線路代碼，以確保操作的性和正確性。對任何操作方式，保證只有在上一次操作步驟完成后，才進行下一步操作。同一時間只允許一種控制方式。

納入控制的設備有：35kV及以下斷路器；35kV及以下隔離開關及帶電動機構的接地開關；站用電380V斷路器；主變壓器分接頭；繼電保護裝置的遠方復歸及遠方投退連接片。

3）定時控制。操作員對需要控制的電氣設備進行定時控制操作，設定啟動和關閉時間，完成定時控制。

4）監控系統的控制輸出。控制輸出的接點為無源接點，接點的容量對直流為110V（220V）、5A，對交流為220V、5A。

3.4.4用戶權限管理

系統設置了用戶權限管理功能，通過用戶權限管理能夠防止未經授權的操作系統可以定義不同操作權限的權限組（如管理員、維護員、值班員組等），在每個權限組里添加用戶名和密碼，為系統運行、維護、管理提供可靠的保障。

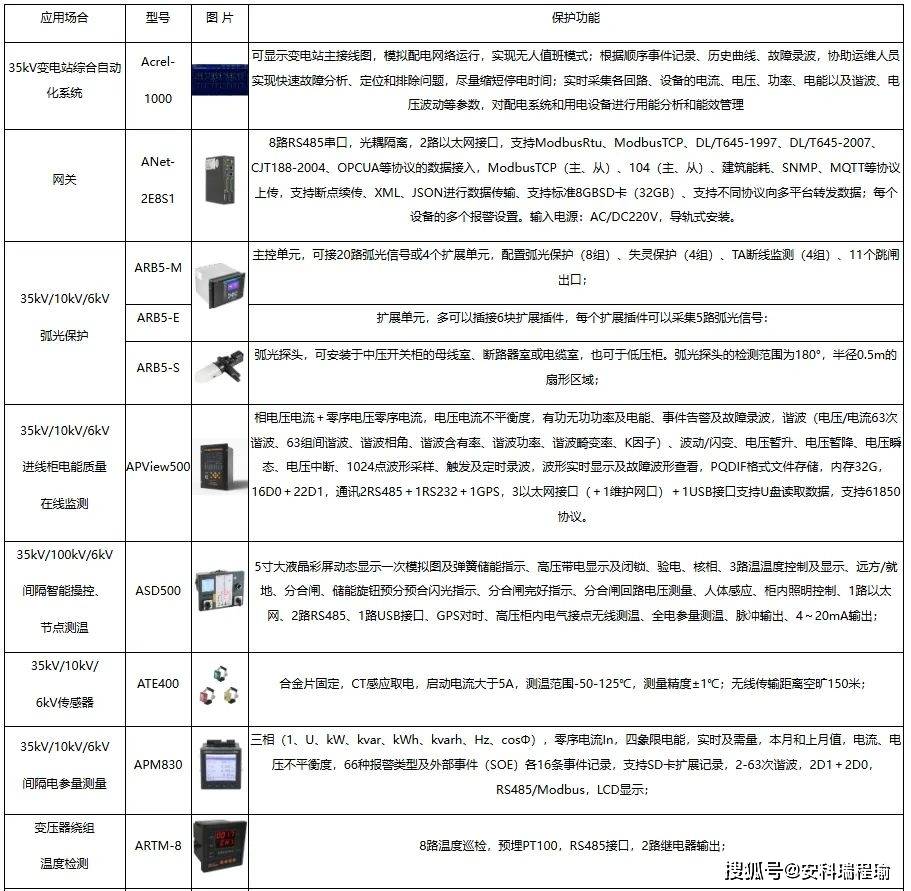

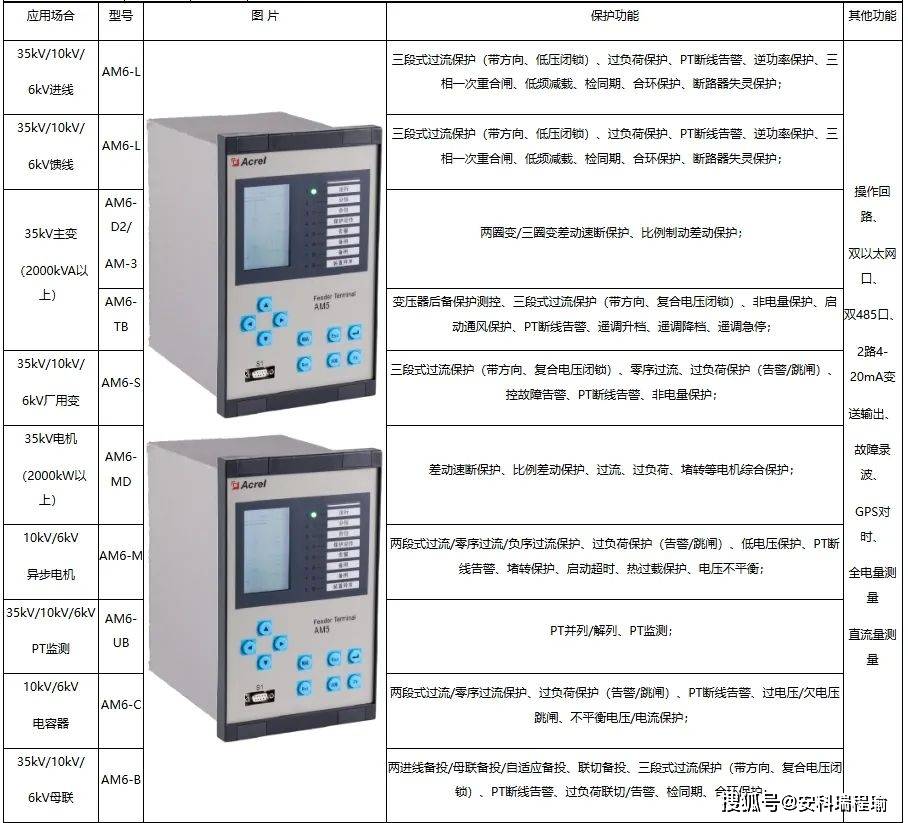

4、系統硬件配置

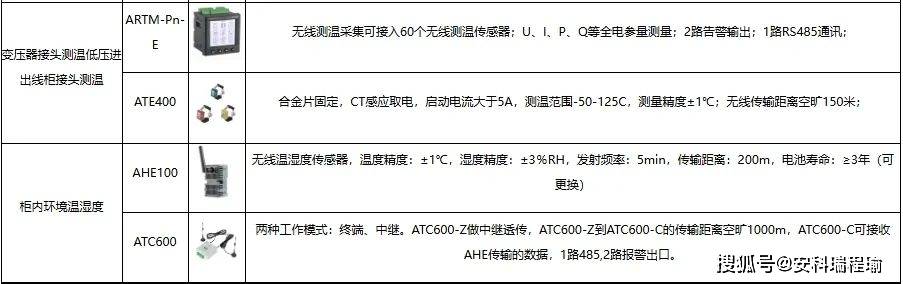

5、結論

安科瑞變電站無人值守網絡監控系統通過先進的技術手段，實現了對變電站的全方位監控和智能化管理。該系統在提高變電站運行效率、降低運維成本、保障系統安全穩定運行等方面具有顯著的優勢，為電力系統的發展提供了有力的支持。隨著技術的不斷進步，相信安科瑞變電站無人值守網絡監控系統將在電力系統中得到更廣泛的應用，為電力行業的發展做出更大的貢獻。
