概述
DS1878控制和監測SFF、SFP和SFP+模塊的全部功能，包括SFF-8472的所有功能。DS1878與Maxim激光驅動器/限幅放大器配合使用，支持基于VCSEL、DFB和EML的方案。器件提供APC環路、調制電流控制以及視覺保護等功能。器件持續監測大輸出電流、大偏置電流以及低和高傳輸功率，以確保在無需外部元件的條件下關斷激光器以滿足視覺保護要求。六個ADC通道分別監測V CC 、溫度和四路外部監視輸入(MON1–MON4)，可以滿足全部監測要求。MON3為差分輸入，支持寬至VCC的共模范圍。同時還提供帶溫度查找表(LUT)的兩路數模轉換(DAC)輸出，用于附加的控制功能。
數據表：*附件：DS1878具有數字LDD接口的SFP+控制器技術手冊.pdf

應用

• SFF、SFP和SFP+收發器模塊

特性

• 滿足SFF-8472的所有控制、監測要求
• APC環路和溫度LUT控制激光器偏置，用于補償跟蹤誤差
• 激光器調制受控于溫度LUT
• 六路模擬監測通道：溫度、V CC 、MON1–MON4
  • MON1–MON4支持內部和外部校準
  • 可調整動態范圍
  • 內部溫度傳感器直接進行數字轉換
  • 所有被監測通道提供報警和告警標志
• 兩路9位Σ-Δ輸出，其LUT包含36個溫度數據
• 數字I/O引腳：五路輸入、五路輸出
• 完整的故障管理系統，提供可屏蔽的激光器關斷功能
• 靈活的兩級密碼架構提供三級安全保護
• 256個附加字節位于A0h從地址
• I2C兼容接口
• 主機通過3線接口與Maxim激光驅動器/限幅放大器通信
• +2.85V至+5.5V工作電壓范圍
• -40°C至+95°C工作溫度范圍
• 28引腳TQFN (5mm x 5mm x 0.75mm)封裝

典型操作特性

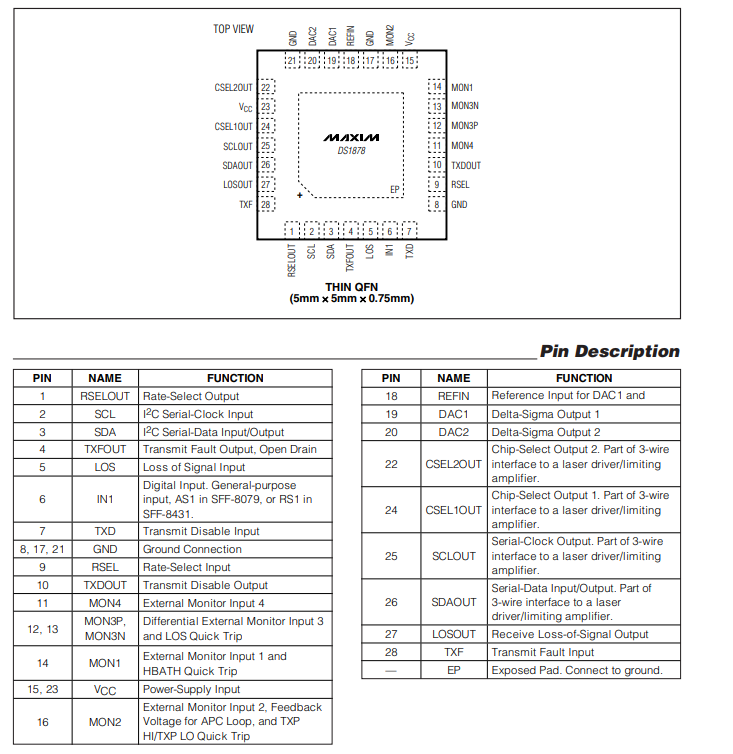

引腳配置描述

框圖

I2C通信

I2C定義

以下術語常用于描述I2C數據傳輸。

• 主設備 ：主設備控制從設備上的操作。主設備生成串行時鐘（SCL）脈沖以及起始（START）和停止（STOP）條件。
• 從設備 ：從設備根據主設備的請求發送和接收數據。
• 總線空閑 ：停止條件與起始條件之間的時間，此時串行數據線（SDA）和串行時鐘線（SCL）均處于邏輯高電平狀態。

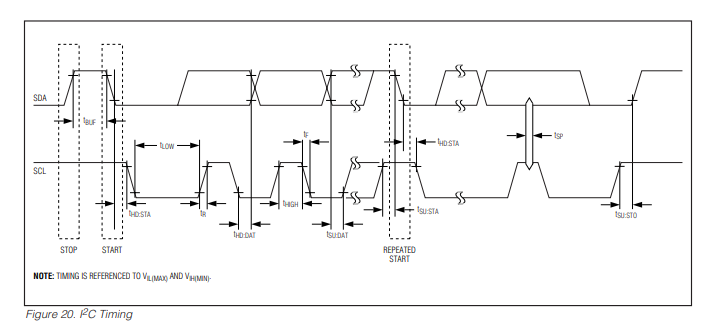

• 起始條件 ：主設備生成起始條件，以啟動與從設備的新數據傳輸。在SCL保持高電平時，將SDA從高電平轉換為低電平，即可生成起始條件。適用時序見圖20。
• 停止條件 ：主設備生成停止條件，以結束與從設備的數據傳輸。在SCL保持高電平時，將SDA從低電平轉換為高電平，即可生成停止條件。適用時序見圖20。
• 重復起始條件 ：主設備可以使用重復起始條件，在當前數據傳輸后立即啟動新的數據傳輸，以表明后續會有新的數據傳輸。重復起始條件與起始條件常用作相同處理。

主設備使用操作來識別特定的內存地址，以開始數據傳輸。會發出重復起始條件，以識別正常起始條件。適用時序見圖20。

• 位寫入 ：SDA上的轉換必須在SCL低電平期間發生。SDA的數據在SCL整個高電平期間必須保持有效且不變，加上SCL上升沿的建立時間和保持時間要求（見圖20）。數據在SCL上升沿移入設備。
• 位讀取 ：在字節寫入操作結束時，主設備必須在SDA上釋放一條線路，以留出適當的建立時間（見圖20），然后在每個SCL時鐘的下降沿之前讀取數據。設備在當前SCL時鐘的上升沿輸出SDA上的數據位。請記住，主設備生成所有SCL時鐘脈沖，包括從設備讀取位時的脈沖。
• 應答信號（ACK和NACK） ：在字節傳輸期間，接收數據的設備（主設備在讀操作期間或從設備在寫操作期間）始終在傳輸的第九位發送應答（ACK）或非應答（NACK）。設備通過傳輸零（表示ACK）和傳輸一（表示NACK）來執行此操作。ACK和NACK的時序（見圖20）對于所有其他位寫入是相同的。ACK表示已正確接收數據。NACK用于確定是否正確讀取數據。
