一、前言

高清多媒體接口（High Definition Multimedia Interface）是一種全數字化視頻和聲音發送接口，可以發送未壓縮的音頻及視頻信號。HDMI 可用于機頂盒、DVD 播放機、個人計算機、電視、游戲主機、綜合擴大機、數字音響與電視機等設備。HDMI 可以同時發送音頻和視頻信號，由于音頻和視頻信號采用同一條線材，大大簡化系統線路的安裝難度。 HDMI連接器通常是矩形的，具有19個引腳。這些引腳分為數據、時鐘和控制信號通道，以支持視頻和音頻數據的雙向傳輸。連接器的設計確保了插拔時的可靠性和穩定性。 最常見的A型HDMI接口，其引腳定義如下圖：

                               圖1  HDMI接口引腳圖

DVI和HDMI接口協議在物理層使用TMDS標準傳輸音視頻數據。

二、 HDMI接口EMC風險

從HDMI信號的定義，可以看到有一對差分時鐘，而這對差分時鐘是對外輻射的主要原因，很多時候HDMI接口測試會有148.5MHz、297MHz、445MHz、594MHz、742.5MHz、891MHz頻點超標。同時HDMI2.0帶寬18Gbps，HDMI2.1帶寬高達48Gbps 這就意味著很多EMC的手段不太好實施，如濾波、展頻等手段，很多時候會影響到信號質量。

三、解決措施

那有沒有一種即能通過EMC測試又不影響信號質量又不太影響成本的方式呢？這里就推薦一種，就是采用好的HDMI線纜，因為HDMI輻射主要就是通過線纜輻射出來的，線纜相當于輻射天線，因此好的HDMI線纜可以大幅減少RE輻射。

但是，目前市面上的線纜良莠不齊，能夠考慮EMC性能的HDMI線纜是少之又少。下面我們對幾款線纜進行實測；

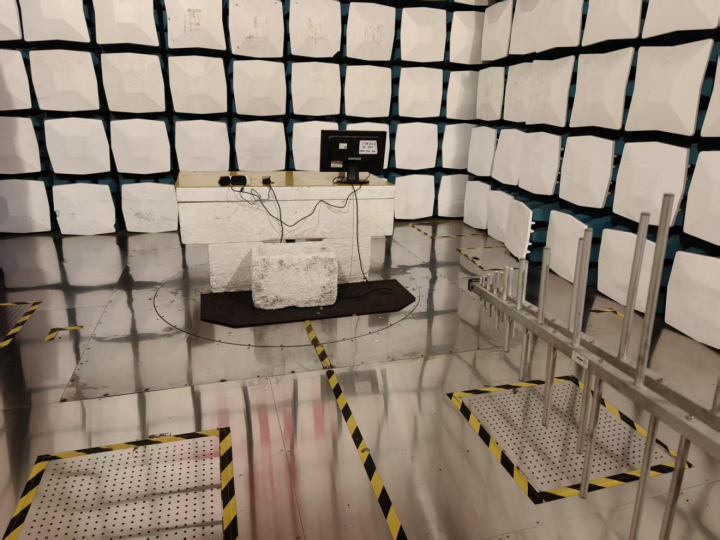

測試組網圖：

EMC 三米電波暗室，實測設備是一款塑料殼臺式終端產品通過HDMI2.0連接顯示器輸出圖像，接觸過EMC的同學可能了解到，塑料殼產品RE輻射不太好通過的。

測試數據：

如下為某寶上的HDMI線纜最原始的測試數據，限值線是CLASS B 可以看到在HDMI時鐘頻點148.5MHz以及倍頻已經超標最高742.5MHz竟然達到24dB,可以說這款產品搭配這個線纜超標超上天了。

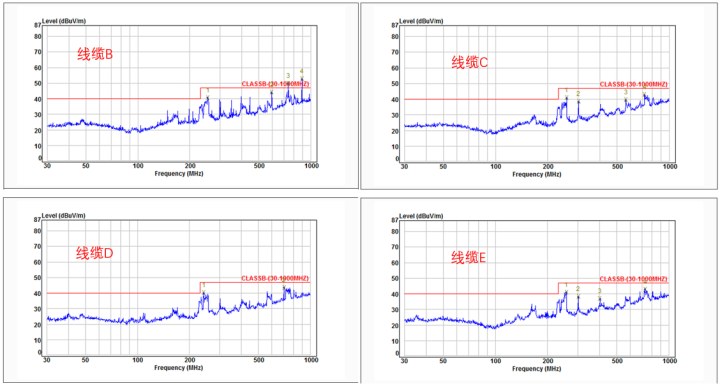

下面我們再測試對比四款線纜如下，當然測試較好的線纜已經是從某寶購買篩選了幾十條線纜的結果。

由以上測試可得結論如下：

1、雙層屏蔽要優于單層；

2、對于優質線纜加不加磁環影響不大；

3、線纜長度對結果影響不大；

對于電纜的性能主要有如下幾點：

當然除了電纜單板的設計也是非常重要的。

最后：

因為EMC測試認證相對來說是一個小眾需求，所以專門為EMC而設計的HDMI線纜很少很少，更多可能是出于視頻圖像的質量。

這里為方便同行測試認證，特意搜集了幾款HDMI線纜有需要同行可以試試。
