隨著人工智能和工業控制技術的快速發展,市場對高性能、低功耗的計算平臺需求日益增長。此芯P1基于ARM V9.2架構的AI工控EVB設計方案,憑借其強大的算力和豐富的接口,成為滿足多場景需求的理想選擇。
一、方案簡介
1. 此芯P1基于ARM V9.2架構:
12核CPU,10核GPU,內置30TOPS NPU,綜合算力45T TOPS(INT8),6nm工藝制程
2. 應用場景:
適用工控PC、單板計算機、核心板、智能座艙、云手機&云手游陣列、機器人、邊緣計算等應用場景。
3. 基于P1的EVB方案:
為客戶設計產品提供完整的軟硬件解決方案
二、方案優勢
1. 高性能ARM CPU:
AI能力強大,大模型本地部署(10B參數)
2. 強大的多媒體:
3路原神并發60fps,16路720P抖音并發,4K120幀10屏異顯,8K60幀視頻解碼,8K30幀視頻編碼
3. 超級豐富接口:
14個PCIE 4.0,5個DP及多個USB接口,可外擴dGPU/dNPU提升算力
4. 6nm 超低功耗:
5-30W
5. 多版本操作系統:
安卓、Debian、Fedora、Ubuntu、Deepin、OpenKylin、OHM...
三、方案規格
1. CPU:8*A720+4*A520
2. GPU: G720 10核
3. 內置30TOPS NPU,綜合AI 算力45TOPS INT8
4. 支持LPDDR5, NVME

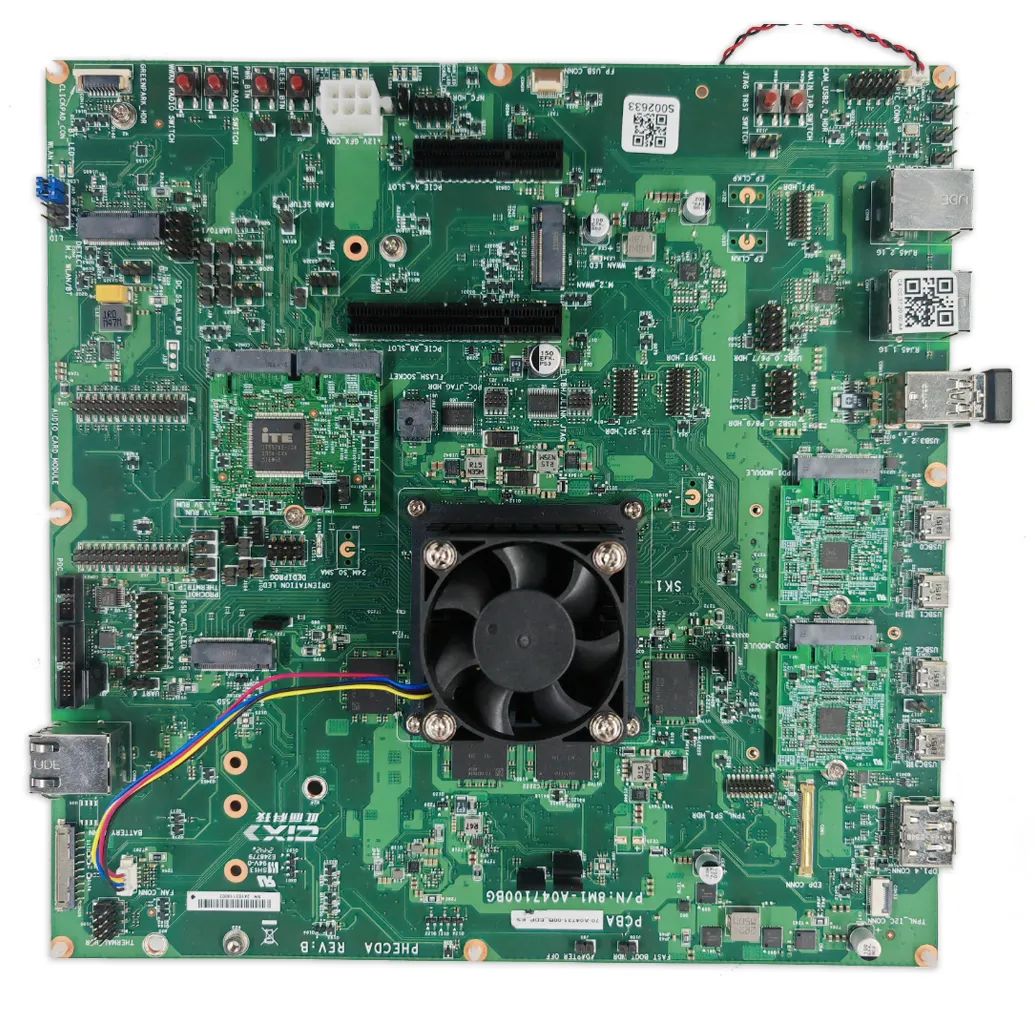

四、開發板照片

備注:以上內容和圖片來自CIX原廠。
五、Q&A
Q1
此芯P1 基于什么架構?
A1
此芯P1基于ARM V9.2架構。
Q2
此芯P1 的操作系統?
A2
]多版本操作系統:安卓、Debian、Fedora、Ubuntu、Deepin、OpenKylin、OHM...
Q3
此芯P1功耗如何?
A3
6nm 超低功耗 5-30W。
Q4
此芯P1支持哪些接口?
A4
此芯P1擴展接口豐富,包括14個PCIE 4.0,5個DP及多個USB接口,可外擴 dGPU/dNPU 提升算力。
Q1
此芯P1 有全套參考設計嗎?
A1
此芯對于授權LICENSED客戶,為客戶設計產品提供完整的軟硬件解決方案。
此芯P1的EVB設計方案以其強大的算力、豐富的接口和低功耗特性,為AI工控、邊緣計算等領域提供了全新的解決方案。如果您正在尋找一款高性能、靈活適配的計算平臺,此芯P1無疑是您的不二之選。
