HMC866LC3限幅放大器技術手冊
概述
HMC866LC3是一款限幅放大器，采用無引腳3x3mm陶瓷表面貼裝封裝。該放大器支持高達43Gbps的數據速率，提供29dB的差分增益。通過VAC模擬控制輸入和附加功能，輸出電壓擺幅可調節至高達800mVp - p差分。在32Gbps運行時，均方根抖動小于300fs。該放大器允許對輸入和輸出進行外部偏移校正。
HMC866LC3的所有輸入/輸出射頻信號均在內部以50歐姆端接到 +3.3V，可進行交流或直流耦合。器件輸出可采用差分或單端工作方式。輸出可直接連接到50歐姆端接至3.3V的直流阻塞電容，同時直流端接系統可以是3.3V電平，也可以是其他非3.3V電平。
數據表：*附件：HMC865LC3 32 Gbps限幅放大器，采用SMT封裝技術手冊.pdf
典型應用
HMC866LC3適用于：
功能框圖
特性
- 支持高達43Gbps的數據速率
- 低功耗：在Vcc = +3.3V時為280mW
- 差分小信號增益：29dB
- 輸入靈敏度：20mVp - p差分
- 3dB帶寬：26.5GHz
- 輸出電壓可調
- 差分擺幅高達800mVp - p
- 16引腳3x3mm SMT封裝，面積9mm2

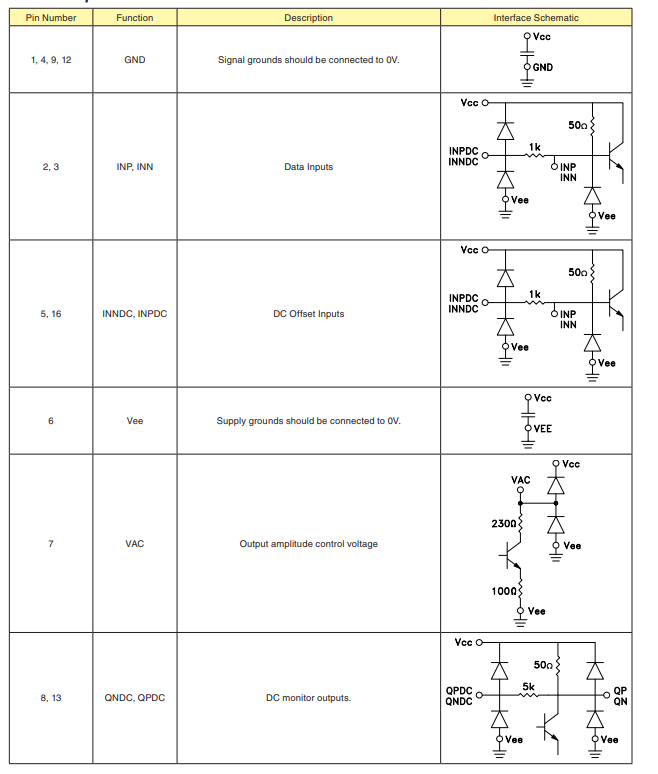

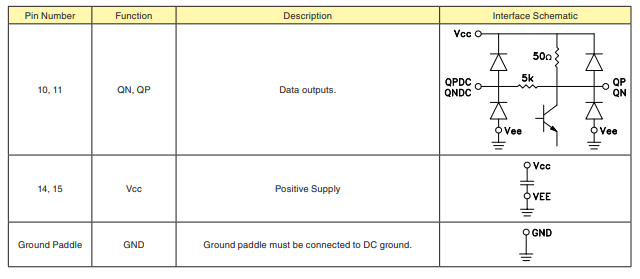

引腳配置描述
應用電路
