概述
HMC914LP4E是一款限幅放大器，設計支持高達12.5 Gbps的數據傳輸速率。 該放大器可在各種輸入電壓電平范圍內工作，提供恒定的差分輸出擺幅。 HMC914LP4E具有信號丟失(LOS)指示器輸出，輸入信號幅度閾值電平可通過LOSTH引腳調節。 HMC914LP4E還集成一個輸出電平控制引腳VAC，可用于損耗補償或輸出信號電平優化。 差分輸出信號擺幅可調節至最高750 mVp-p。此外，片上還提供集成式直流失調補償。 HMC914LP4E提供模擬RSSI輸出電壓，該電壓與輸入信號幅度成比例。

所有單端輸入信號均以50 Ω端接至片上+3.3V，并可交流或直流耦合。 HMC914LP4E的輸出可采用差分或單端配置工作。 HMC914LP4E采用+3.3V DC單電源供電，提供符合RoHS標準的4x4 mm SMT塑料封裝。
數據表：*附件：HMC914LP4E帶信號丟失檢測功能的12.5 Gbps限幅放大器，采用SMT封裝技術手冊.pdf

應用

• 基于SONET/SDH的傳輸系統
• OC-192光纖模塊
• 10 Gb以太網
• 8x和10x光纖通道
• 寬帶RF增益模塊

特性

• 支持高達12.5 Gbps的數據速率
• 差分小信號增益： 32 dB
• 可編程信號丟失檢測(LOS)
• 自動輸出禁用模式
• 可調差分飽和O/P電壓擺幅，最高750 mV
• 集成直流失調校正
• 接收信號強度指示(RSSI)輸出
• 24引腳4x4mm SMT封裝： 16mm2

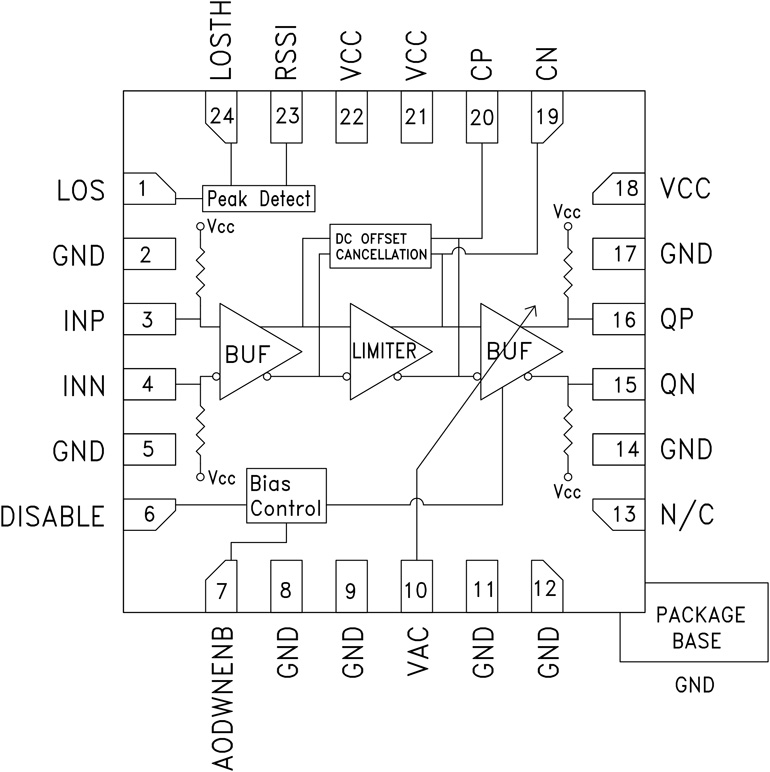

框圖

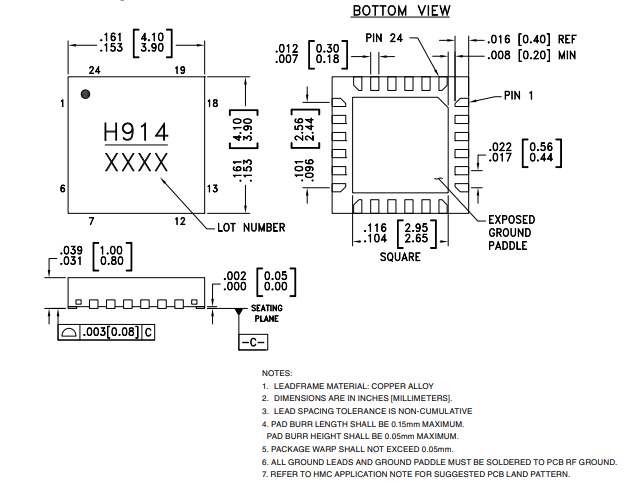

外形圖

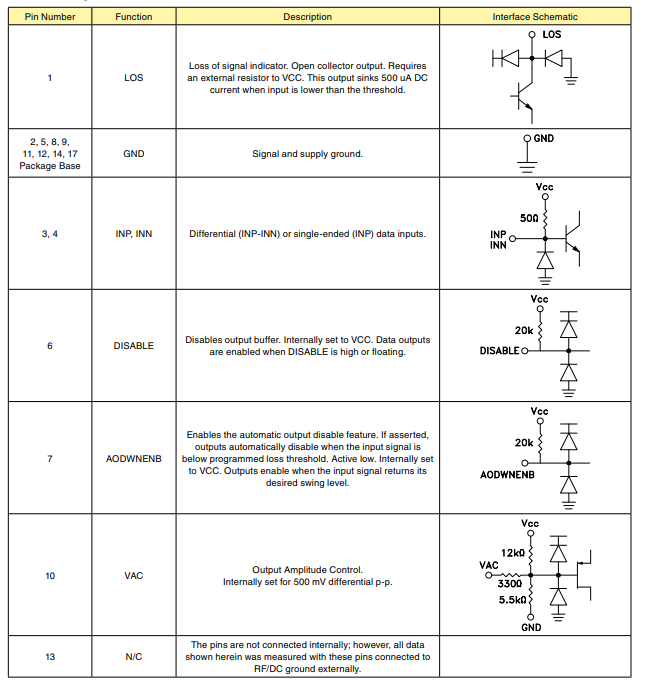

引腳配置描述

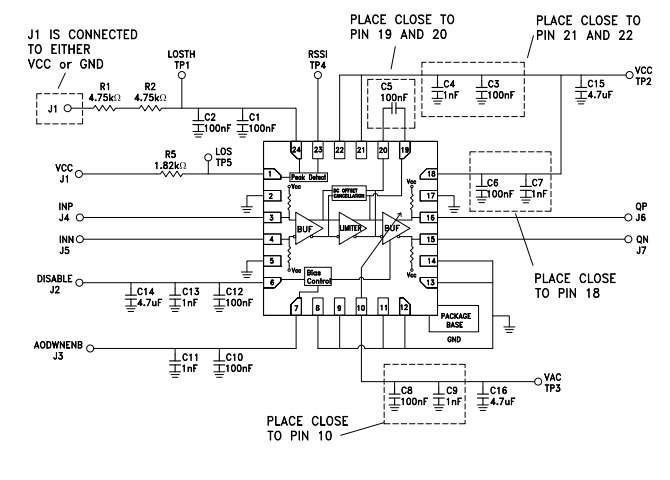

應用電路
