概述
ADAU1702是一款完整的單芯片音頻系統，內置28/56位音頻DSP、ADC、DAC及類似微控制器的控制接口。信號處理技術包括均衡、分頻、低音增強、多頻段動態處理、延遲補償、揚聲器補償和立體聲聲像加寬，可以用來彌補揚聲器、功放和聽音環境的實際限制，從而明顯改善音質體驗。
數據表：*附件：ADAU1702 SigmaDSP 28 56位音頻處理器，內置兩個ADC和四個DAC技術手冊.pdf

這種信號處理技術堪比高端演播室設備所用的技術。大部分處理采用完全56位雙精度模式完成，因而低電平信號性能極佳。ADAU1702是一款完全可編程的DSP。借助方便易用的SigmaStudio軟件，用戶可以利用雙二階濾波器、動態處理器、電平控制和GPIO接口控制等模塊，以圖形方式配置自定義信號處理流程。

ADAU1702程序可以在上電時通過其自引導機制從串行EEPROM加載，或者從外部微控制器加載。關斷時，可以將參數的當前狀態從ADAU1702寫回EEPROM，以便下次運行程序時重新調用。

兩個Σ-Δ型ADC和四個Σ-Δ型DAC提供98.5 dB的模擬輸入至模擬輸出動態范圍。各ADC的THD + N為?83 dB，各DAC的THD + N為?90 dB。利用數字輸入和輸出端口，可以與其它ADC和DAC實現無縫連接。ADAU1702通過I^2^C總線或四線式SPI端口進行通信。

應用

• 多媒體揚聲器系統
• MP3播放器揚聲器埠
• 汽車音響主機
• 迷你型立體聲系統
• 數字電視
• 演播室監聽系統
• 揚聲器分頻器
• 樂器音效處理器
• 座椅音響系統（飛機/長途汽車）

特性

• 28-/56位、25 MIPS數字音頻處理器
• 2個ADC：SNR為100 dB，THD + N為?83 dB
• 4個DAC：SNR為104 dB，THD + N為?90 dB
• 完全獨立工作
  從串行EEPROM自引導
  輔助ADC配有4路輸入多路復用器，用于模擬控制
  GPIOs 用于數字控制和輸出
• 可利用SigmaStudio?圖形工具實現完全編程
• 28位× 28位乘法器，內置56位累加器，可實現完全雙精度處理
• 時鐘振蕩器可從晶振產生主時鐘

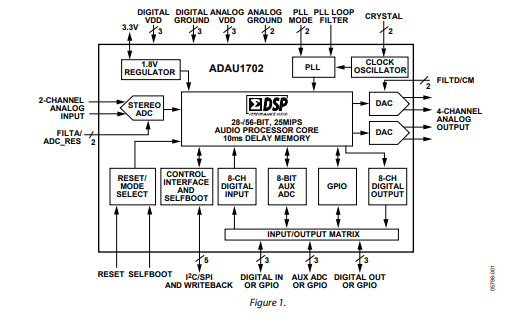

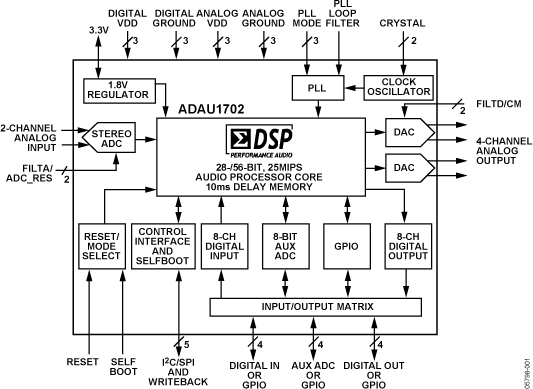

框圖

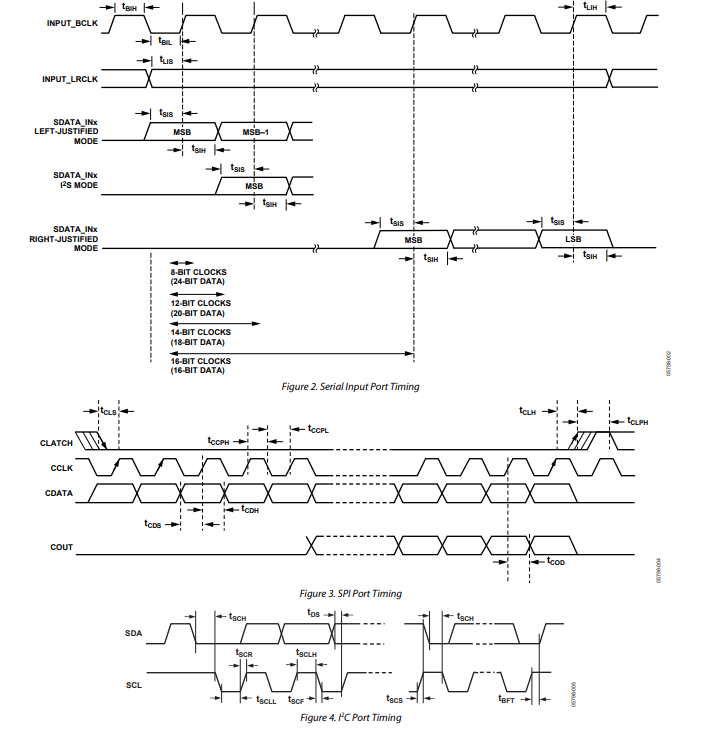

數字時序圖

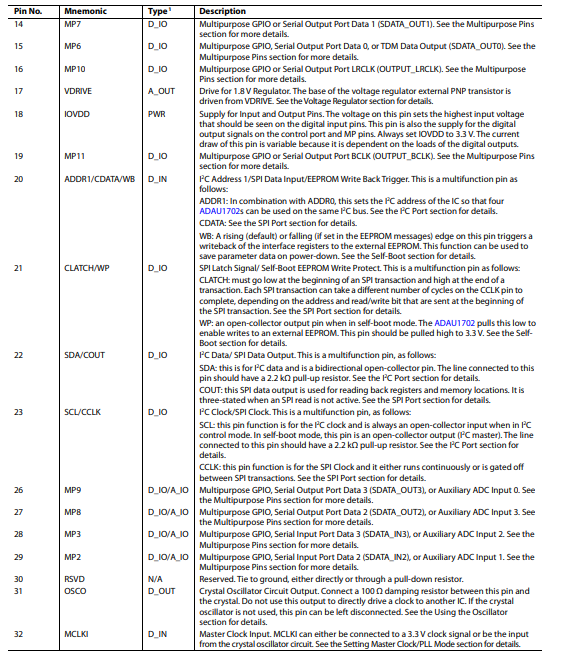

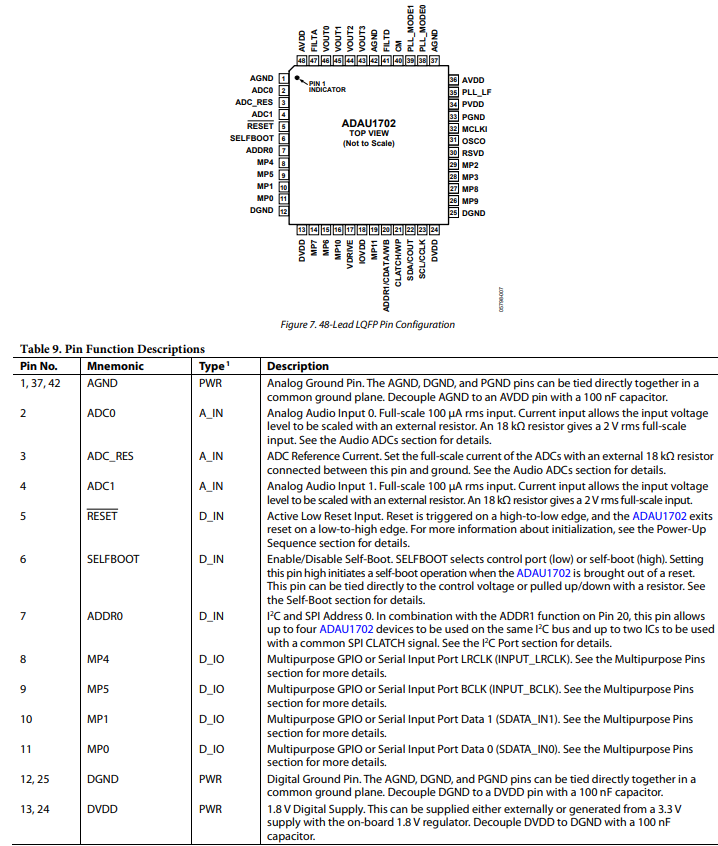

引腳配置描述

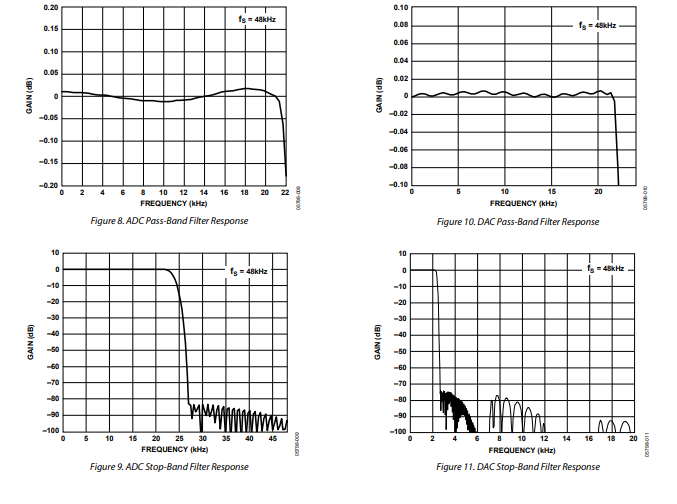

典型性能特征

工作原理

ADAU1702的內核是一款28位數字信號處理器（DSP，雙精度處理時為56位 ），專為音頻處理而優化。程序和參數隨機存取存儲器（RAM）可通過使用亞德諾半導體（Analog Devices）公司的SigmaStudio圖形化編程軟件構建的自定義音頻處理信號流進行加載。存儲在參數RAM中的值能夠控制各個信號處理模塊，例如混音器電平、濾波器、動態處理器、音頻延遲以及乘法器。軟件安全加載功能允許透明的參數更新，并防止輸出信號出現爆音。

程序RAM、參數RAM和寄存器設置可保存在外部電可擦可編程只讀存儲器（EEPROM）中，ADAU1702可從中自啟動。在這種獨立模式下，ADAU1702可通過板載多功能引腳進行控制。ADAU1702能夠接收來自開關、電位計、旋轉編碼器和紅外接收器的輸入。音量和音調設置等參數可在掉電時保存到EEPROM中，并在重新上電時重新調用。

ADAU1702可同時處理數字和模擬輸入及輸出，或采用其中一種模式。立體聲ADC和四個DAC的信噪比（SNR）至少為100dB，總諧波失真加噪聲（THD + N）不高于 -83dB。8通道、靈活的串行數據輸入/輸出端口可連接到各種ADC、DAC、通用DSP、S/PDIF接收器和發射器以及采樣率轉換器。ADAU1702的串行端口可配置為I2S、左對齊、右對齊或TDM串行端口兼容模式。

十二個多功能（MP）引腳使ADAU1702能夠接收外部信號控制輸入，并將輸出標志或控制信號發送到系統中的其他設備。MP引腳可配置為數字I/O、4通道輔助ADC或串行數據I/O端口。作為輸入，它們可連接到按鈕、開關、旋轉編碼器、電位計、紅外接收器或其他外部電路，以控制內部信號處理程序。配置為輸出時，這些引腳可用于驅動LED、控制其他IC，或連接到應用中的其他外部電路。

ADAU1702具備復雜的控制端口，支持對所有存儲位置進行完整的讀寫操作?？刂萍拇嫫饔糜谂渲眯酒墓δ芎痛心Ｊ?。ADAU1702可配置為使用SPI或I2C進行外部控制，也可從外部EEPROM自啟動。

可將板載振蕩器連接到外部晶體，以產生主時鐘。此外，主時鐘也可由外部時鐘源提供。鎖相環（PLL）允許ADAU1702使用不同的時鐘頻率。PLL可接受(64×f_{s})、(256×f_{s})、(384×f_{s})或(512×f_{s})的輸入，其中(f_{s})是系統的主時鐘頻率。

可使用SigmaStudio軟件通過控制端口對SigmaDSP進行編程和控制。在設計和測試信號流的同時，該軟件還允許配置所有DSP寄存器，并將新程序和參數燒錄到外部EEPROM中。SigmaStudio圖形界面允許具備數字或模擬音頻處理知識的用戶輕松設計DSP信號流，并將其應用于目標場景。同時，它為經驗豐富的DSP程序員提供了深入控制設計的靈活性和可編程性。

在SigmaStudio中，用戶可以連接圖形模塊（如雙二階濾波器、動態處理器、混音器和延遲模塊），編譯設計，并將程序和參數文件加載到ADAU1702中，通過控制端口進行內存訪問?？捎玫男盘柼幚砟K庫包括：

• 單精度和雙精度濾波器
• 具備峰值或均方根檢測功能的單聲道和多聲道處理器
• 混音器和分配器
• 音調與噪聲發生器
• 固定增益和可變增益
• 響度
• 延遲
• 立體聲增強
• 動態低音增強
• 噪聲和音調源
• 有限沖激響應（FIR）濾波器
• 電平檢測器
• 通用輸入/輸出（GPIO）控制

新的信號處理模塊不斷開發中。

亞德諾半導體還提供專有的和第三方算法，用于矩陣解碼、低音增強和環繞聲虛擬器等應用。如需獲取這些算法的許可信息，請聯系亞德諾半導體。

ADAU1702采用1.8V數字電源和3.3V模擬電源供電。板載穩壓器可用于通過單一3.3V電源為芯片供電。它采用48引腳LQFP封裝，可在(0^{circ}C)至(+70^{circ}C)溫度范圍內工作。
