TPS22924D 是一個小而低的 R上帶受控轉數的負載開關 上。該器件包含一個 N 溝道 MOSFET，可在 0.75 V 的輸入電壓范圍內工作 至 3.6 V。集成電荷泵對 NMOS 開關進行偏置，以實現最小開關導通 電阻。該開關由開/關輸入 （ON） 控制，該輸入能夠連接 直接使用低壓控制信號。
*附件：tps22924d.pdf

添加了一個 1250 Ω 片上負載電阻器，用于在開關 關閉。該器件的上升時間由內部控制，以避免浪涌電流。這 TPS22924D在 3.6 V 時的上升時間為 6200 μs。

TPS22924D 采用超小型、節省空間的 6 引腳 CSP 封裝，并且 其特點是在 –40°C 至 85°C 的自由空氣溫度范圍內運行。

特性

• 集成單通道負載開關
• 輸入電壓：0.75 V 至 3.6 V
• 導通電阻
  • r上V 時 = 18.3 mΩ 在 = 3.6 伏
  • r上V 時 = 18.5 mΩ 在 = 2.5 伏
  • r上V 時 = 19.6 mΩ 在 = 1.8 伏
  • r上V 時 = 19.4 mΩ 在 = 1.2 伏
  • r上V 時 = 20.3 mΩ 在 = 1.0 伏
  • r上V 時 = 22.7 mΩ 在 = 0.75 伏
• 小型 CSP-6 封裝
  0.9mm × 1.4mm、0.5mm 間距
• 2A 最大連續開關電流
• 低關斷電流
• 低閾值控制輸入
• 受控轉換速率以避免浪涌電流
• 快速輸出放電晶體管
• ESD 性能測試符合 JESD 22 標準
  • 5000V 人體模型
    （A114-B，II 類）
  • 1000V 充電器件模型 （C101）

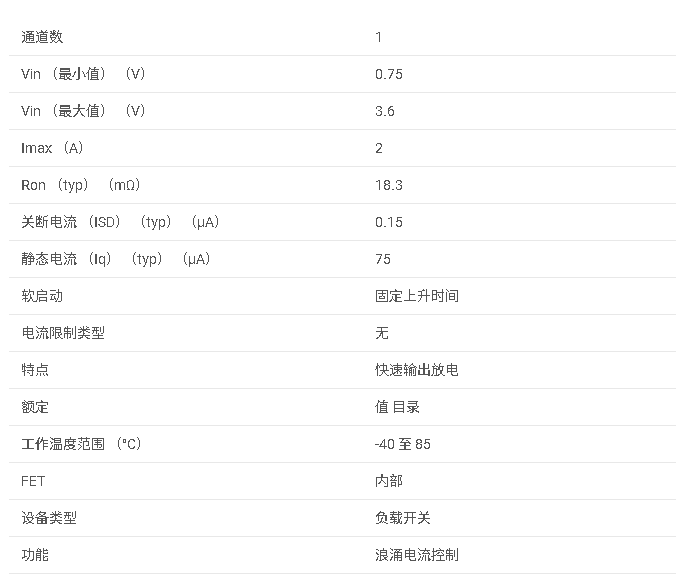

參數

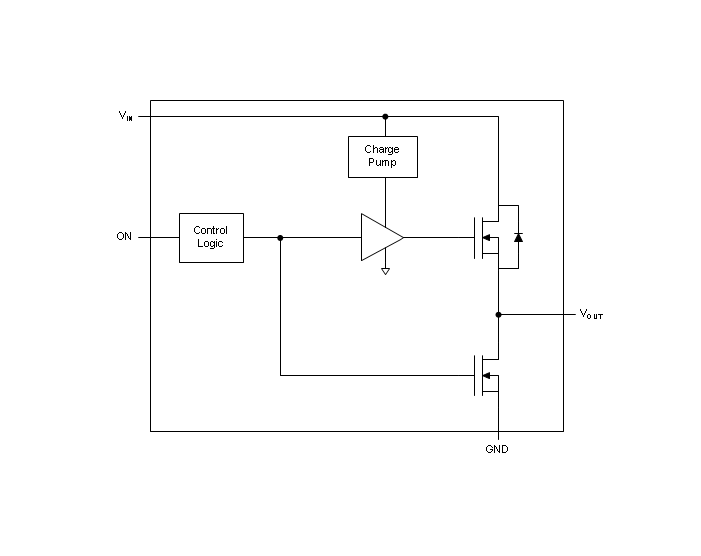

方框圖

1. 產品概述

TPS22924D是一款單通道負載開關，適用于電池供電設備、便攜式工業設備、便攜式醫療設備等需要低功耗和高效率電源管理的應用。該器件集成了N溝道MOSFET、控制邏輯、驅動器和輸出放電晶體管，采用超小型的6引腳CSP封裝。

2. 主要特性

• ?超低導通電阻?：在V_IN = 3.6V時，導通電阻R_ON僅為18.3mΩ，支持高達2A的最大連續開關電流。
• ?寬輸入電壓范圍?：支持0.75V至3.6V的輸入電壓范圍，適用于多種電池和電源軌。
• ?低關斷電流?：在關斷狀態下，關斷電流僅為4μA，有助于延長電池壽命。
• ?控制輸出放電?：集成1250Ω的輸出放電電阻，當開關關閉時，自動將輸出拉至地，防止輸出懸浮。
• ?可控上升時間?：內部控制上升時間，避免開機時的浪涌電流。
• ?小型封裝?：采用0.9mm x 1.4mm的6引腳CSP封裝，節省空間。

3. 應用領域

• 電池供電設備
• 便攜式工業設備
• 便攜式醫療設備
• 便攜式媒體播放器
• GPS設備
• 數字相機
• 筆記本電腦、平板電腦和電子閱讀器
• 智能手機

4. 功能描述

4.1 開關控制

• ON引腳控制開關狀態，高電平使能開關，低電平禁用開關。ON引腳具有低閾值，可與標準GPIO邏輯電平兼容。

4.2 輸出放電

• 當開關關閉時，集成的輸出放電晶體管通過1250Ω的電阻將輸出拉至地，防止輸出懸浮，減少泄漏電流。

4.3 可控上升時間

• 內部控制上升時間，以避免開機時的浪涌電流，減少對電源和負載的沖擊。

5. 封裝與尺寸

• ?封裝類型?：6引腳CSP（DSBGA）
• ?尺寸?：0.9mm x 1.4mm，0.5mm引腳間距

6. 典型應用電路

• 提供了典型應用電路圖，展示了如何使用TPS22924D來控制負載電源的通斷，并包括輸入和輸出電容的建議值，以減少浪涌電流和電壓波動。

7. 設計指南

• ?輸入電容?：建議在VIN和GND之間放置一個1μF的陶瓷電容，以限制開關打開時的浪涌電流。
• ?輸出電容?：C_IN應大于C_L，以避免在系統電源移除時V_OUT超過V_IN。
• ?布局建議?：所有走線應盡可能短，輸入和輸出電容應靠近器件放置，以減少寄生電感和電阻的影響。
• ?熱設計?：確保最大結溫不超過125°C，通過適當?shù)纳嵩O(shè)計和布局來實現。
