LMH6554器件是一種高性能全差分放大器，旨在提供驅動8至16位高速數據采集系統所需的卓越信號保真度和寬信號帶寬。使用TI專有的差分電流模式輸入級架構，LMH6554具有單位增益，2.8 GHz的小信號帶寬，允許在大于單位的增益下運行，而不會犧牲響應平坦度、帶寬、諧波失真或輸出噪聲性能。

數據手冊：*附件：LMH6554 2.8GHz 超線性全差分放大器技術手冊.pdf

該設備的低阻抗差分輸出旨在驅動ADC輸入和任何中間濾波器級。LMH6554在將2-V峰間電壓驅動到低至200Ω的負載時，可提供高達75 MHz的16位線性。

LMH6554采用TI先進的互補BiCMOS工藝制造，采用節省空間的14引腳UQFN封裝，可實現更高的性能。

功能
小信號帶寬2.8 GHz
2 VPP大信號帶寬1.8 GHz
0.1分貝增益平坦度830 MHz
OLP3,150 MHz，46.5 dBm
HD2/HD3，75 MHz-96/-97 dBc
輸入噪聲電壓0.9 nV/hz
輸入噪聲電流11 pA/VHz
轉換率6200瓦/微秒
功率260 mW
典型電源電流52 mA
14引線UQFN封裝

引腳功能和配置

典型特性

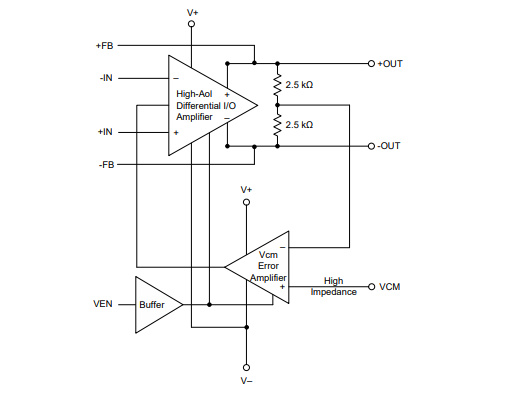

功能方框圖

應用

差動ADC驅動器
單端-差動轉換器
高速差分信令
中頻/射頻和基帶增益模塊
聲表面波濾波緩沖器/驅動器
示波器探頭
汽車安全應用
雙絞線視頻傳輸
差動線路驅動器
