INA199 系列電壓輸出、電流分流監測器（也稱為電流傳感放大器）常用于過流保護、針對系統優化的精密電流測量或閉環反饋電路。該系列器件可在獨立于電源電壓的
–0.3V 至 26V 共模電壓下感應分流電阻器上的電壓降。共有三種固定增益可供選擇：50V/V、100V/V 和200V/V。零漂移架構的低偏移使得該器件能夠在分流器上的最大壓降低至 10mV（滿量程）的情況下進行電流感應。這些器件由 2.7V 至 26V
的單個電源供電，消耗的最大電源電流為 100μA。所有版本的額定溫度均為 –40°C 至 125°C，并且提供了 SC70-6 和薄型 UQFN-10
兩種封裝。

數據手冊：*附件：INA199 26V、雙向、零漂移、低側或高側、電壓輸出、電流分流監測器技術手冊.pdf

特性
? 寬共模范圍：-0.3 V 到 26 V
? 失調電壓：±150μV（最大值）
（支持 10mV 滿量程分流壓降）
? 精度：
– 增益誤差（最大過熱誤差）：
? ±1%（C 版本）
? ±1.5%（A 和 B 版本）
– 0.5μV/°C 偏移漂移（最大值）
– 10ppm/°C 增益漂移（最大值）
? 增益選擇：
– INA199x1：50V/V
– INA199x2：100V/V
– INA199x3：200V/V
? 靜態電流：100μA（最大值）
? 封裝：6 引腳 SC70，10 引腳 UQFN

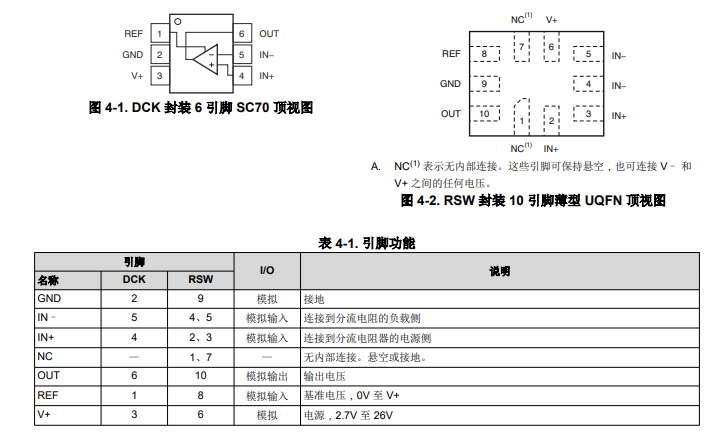

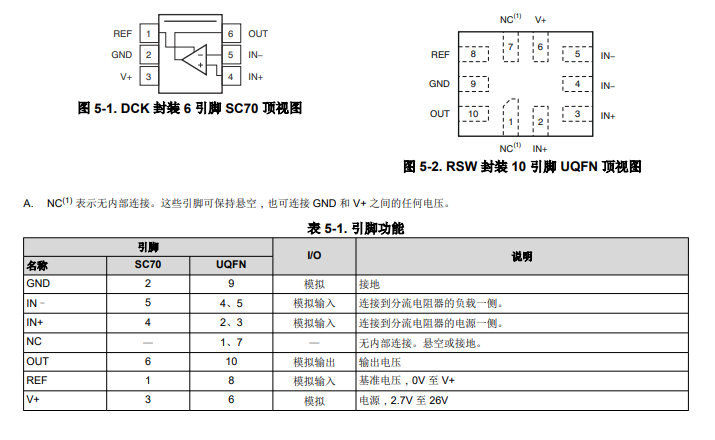

引腳功能和配置

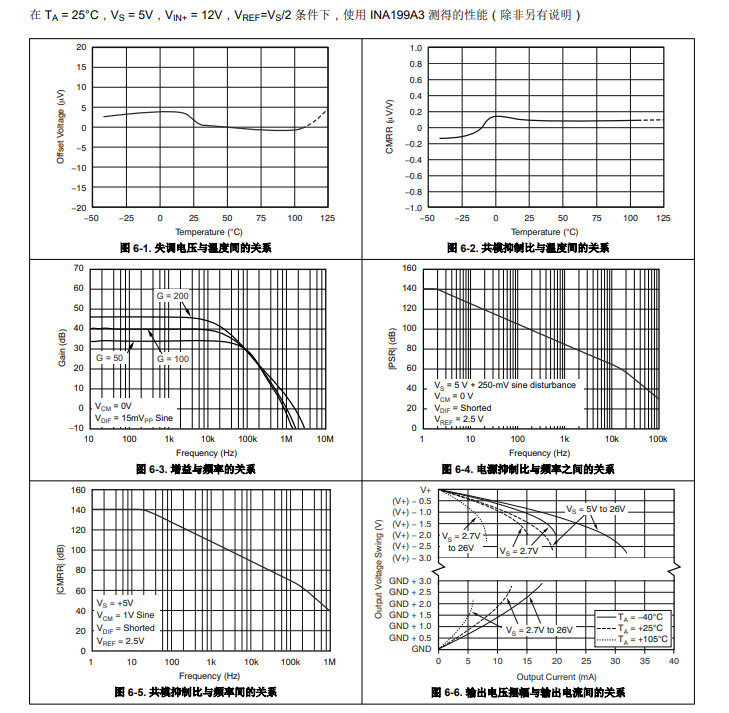

典型特性

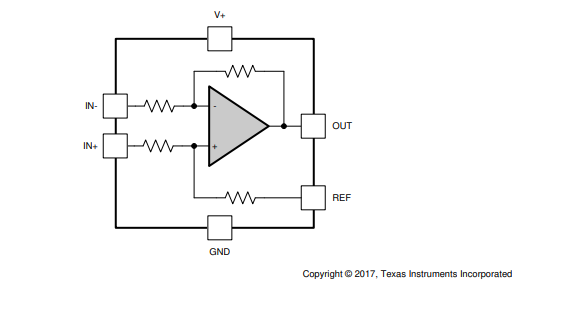

功能方框圖

應用
? 筆記本電腦
? 手機
? 符合 Qi 標準的無線充電發送器
? 電信設備
? 電源管理
? 電池充電器
