INA199-Q1 汽車級、26V、雙向、零漂移、低側/高側、電壓輸出電流...

數據： INA199-Q1 汽車、26V、雙向、零漂移、低側/高側、電壓輸出、分流監控器數據表 (Rev. C)

描述

INA199-Q1系列屬于電壓輸出，電流感測放大器，可感測分流電阻在-0.3V至26V共模電壓范圍內的壓降，與電源電壓無關。共有3種固定增益可供選用：50V /V，100V /V和200V /V.該系列器件采用零漂移架構，偏移較低，因此在進行電流感測能能夠分流電阻兩端的最大壓降保持在10mV滿量程以下。

該系列器件可由電壓為2.7V至26V的單電源供電，最大電源流耗為100μA。所有版本器件的額定工作溫度范圍為-40°C至125°C，并且采用6引腳的SC70封裝。

< /p>

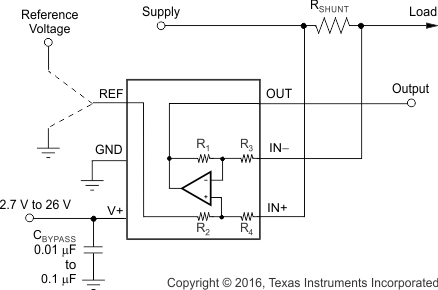

特性

符合汽車應用要求
具有符合AEC-Q100標準的下列結果：
- 器件溫度1級：-40°C至+ 125°C的環境運行溫度范圍
- 器件HBM ESD分類等級2
- 器件組件充電模式（CDM）ESD分類等級C6
寬共模電壓范圍：-0.1V至26V
偏移電壓：±150μV（最大值）
（支持10mV滿量程分流壓降）
精度：
- 增益誤差（最大過熱誤差）：
- ±1％（C版本）
- ±1.5％（B版本）
- 0.5μV/°C偏移漂移（最大值）
- 10ppm /°C增益漂移（最大值）
增益選擇：
- INA199x1-Q1：50 V /V
- INA199x2-Q1：100V /V
- INA199x3-Q1：200 V /V
靜態電流：100μA（最大值）
封裝：6引腳SC70

所有商標均為其各自所有者的財產。

參數與其它產品相比?電流感應放大器模擬輸出

?
Common Mode Voltage (Max) (V)
Common Mode Voltage (Min) (V)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Typ) (uV/C)
Gain (V/V)
Gain Error (%)
Gain Error Drift (Max) (ppm/°C)
CMRR (Min) (dB)
Bandwidth (kHz)
Supply Voltage (Max) (V)
Supply Voltage (Min) (V)
Iq (Max) (mA)
Number of Channels (#)
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?

INA199-Q1	INA210-Q1
26 ? ?	26 ? ?
-0.3 ? ?	-0.3 ? ?
150 ? ?	35 60 100 ? ?
0.1 ? ?	0.1 ? ?
100 200 50 ? ?	100 1000 200 50 500 75 ? ?
1.5 ? ?	1 ? ?
10 ? ?	10 ? ?
100 ? ?	105 ? ?
80 30 14 ? ?	80 40 30 14 7 4 ? ?
26 ? ?	26 ? ?
2.7 ? ?	2.7 ? ?
0.115 ? ?	0.115 ? ?
1 ? ?	1 ? ?
Bi-directional Low-side Capable ? ?	Bi-directional Low-side Capable ? ?
Automotive ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?
SC70 ? ?	SC70 ? ?
6SC70: 4 mm2: 2.1 x 2(SC70) ? ?	6SC70: 4 mm2: 2.1 x 2(SC70) ? ?
