深圳南柯電子｜直流電機EMC整改：從驅動系統到整車的協同優化

隨著工業自動化與智能設備的快速發展，直流電機因其調速性能優異、控制精度高被廣泛應用于新能源汽車、工業機器人、智能家居等領域。然而，直流電機在運行過程中產生的電磁干擾（EMI）問題日益凸顯，可能引發設備誤動作、通信中斷甚至系統癱瘓。據統計，超過60%的工業設備故障與電磁兼容性（EMC）問題相關，而直流電機作為核心驅動部件，其EMC整改已成為產品研發與認證的關鍵環節。今天深圳南柯電子小編將探索直流電機EMC整改的詳細內容，深入解析其核心邏輯。

一、直流電機EMC整改的問題根源解析

1、電磁干擾的三大傳播路徑

直流電機的EMI問題主要源于以下路徑：

（1）傳導干擾：電機驅動電路中的功率器件（如MOSFET、IGBT）在開關過程中產生高頻諧波，通過電源線或信號線傳導至其他設備；

（2）輻射干擾：電機繞組與外殼形成的寄生電容、電感在高頻電流激勵下產生電磁輻射，干擾周邊電子設備；

（3）耦合干擾：電機與控制器之間的布線不合理（如強弱電混排）導致磁場或電場耦合，形成串?dāng)_。

2、典型EMC問題現象

（1）電機運行時，鄰近的示波器或通信設備出現噪聲紋波；

（2）驅動器頻繁報錯“過流”或“欠壓”，實際負載正常；

（3）電機在特定轉速下產生嘯叫，伴隨輻射超標。

二、直流電機EMC整改的核心策略

1、硬件電路優化：從源頭抑制干擾

（1）濾波器設計

在電源輸入端添加π型濾波器（C-L-C結構），針對150kHz-30MHz頻段進行抑制。例如，采用共模電感（如TDK ACM2012系列）與X/Y電容組合，可降低共模干擾20dB以上；

（2）驅動電路優化

選用帶軟開關功能的驅動芯片（如IR2110），通過調整死區時間減少開關瞬態電壓尖峰。實測數據顯示，合理設置死區時間（≥500ns）可使di/dt降低40%；

（3）接地設計

采用單點接地原則，將電機外殼、驅動器外殼與控制板地通過低阻抗路徑連接。避免多點接地形成的“地環路”干擾。

2、屏蔽與布線：阻斷干擾傳播

（1）電機外殼屏蔽

使用鍍鋅鋼板或鋁制外殼，通過導電橡膠墊實現360°屏蔽。實測表明，屏蔽效能（SE）與材料厚度的關系滿足SE=20log(1.414×t/σ)，其中σ為電導率；

（2）線纜處理

動力線采用雙絞屏蔽線（如UL2464），屏蔽層單端接地；信號線使用鐵氧體磁環（如Fair-Rite 2643002402）抑制高頻噪聲；

（3）布局優化

控制電路與功率電路間距≥50mm，高頻走線（如PWM信號）長度控制在10cm以?xún)?nèi)，避免形成天線效應。

3、軟件控制策略：動態降低干擾

（1）PWM頻率調整

通過實驗確定最優開關頻率（通常為10-20kHz），避開AM廣播頻段（530-1600kHz）的諧波干擾；

（2）隨機PWM技術

引入偽隨機序列調制占空比，將集中頻譜能量分散為寬帶噪聲，降低峰值干擾強度；

（3）閉環控制優化

采用PI+前饋控制算法，減少電流波動（ΔI≤5%額定值），從源頭降低電磁輻射。

三、直流電機EMC整改的測試與實戰

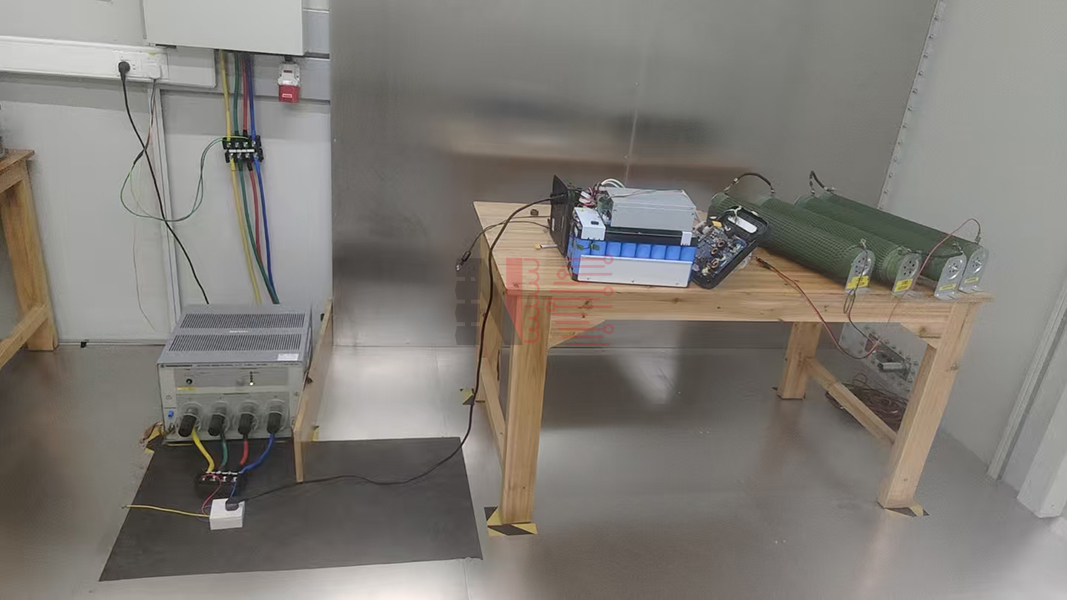

1、測試標準與流程

（1）傳導發射測試

依據CISPR 11 Class B標準，使用LISN（線路阻抗穩定網絡）測量電源端150kHz-30MHz頻段干擾，限值要求≤60dBμV；

（2）輻射發射測試

在開闊場或半電波暗室中，按EN 55011標準測試30MHz-1GHz頻段輻射，場強限值在3m距離處≤40dBμV/m；

（3）整改迭代

遵循“測試-定位-優化-復測”循環，優先處理超標頻段（如1.8MHz、15MHz等諧振點）。

2、典型案例分析

（1）案例背景：某工業機器人關節電機在15MHz頻點輻射超標12dB。

（2）整改過程

①使用近場探頭定位干擾源為驅動板MOSFET散熱片；

②在散熱片與PCB地之間增加0.1μF陶瓷電容，形成低阻抗回路；

③將動力線屏蔽層雙端接地改為單端接地，消除地電位差。

整改效果：輻射值從52dBμV/m降至38dBμV/m，通過CE認證。

四、直流電機EMC整改的長期價值

1、合規性保障：滿足歐盟CE、美國FCC等國際認證要求，避免市場準入風險；

2、可靠性提升：降低電磁干擾導致的設備故障率，延長產品壽命；

3、成本優化：通過前期設計優化減少后期整改投入（據統計，設計階段投入1元EMC成本可節省后期10元整改費用）。

總的來說，直流電機EMC整改絕非簡單的“加濾波器”或“包屏蔽層”，而是需要從電路設計、機械結構、軟件算法等多維度協同優化。隨著SiC、GaN等寬禁帶器件的普及，直流電機EMC整改的問題將面臨更高挑戰，但同時也為技術創新提供了機遇。未來，基于AI的EMC預測與自動化整改工具將成為主流，助力工程師實現“一次設計成功”的目標。
