文章介紹了 Analog Devices 公司的 LTC2054 和 LTC2055 零漂移運算放大器，它們在性能和功耗方面具有顯著優勢。
*附件：零漂移運算放大器提高性能并節省功耗.pdf
* 性能與特點 ：

• 低功耗 ：不同溫度下功耗極低，比類似放大器低五到七倍，適用于電池供電應用，且啟動電流低。
• 低輸入偏置電流 ：典型值僅 1pA，可使用大電阻和小電容，減少輸入失調，降低輸入電流噪聲和時鐘饋通。
• 寬輸入共模范圍 ：幾乎軌到軌，即使在低電源電壓和極端溫度下也有較大可用輸入范圍。
• 高性能 ：保持高直流精度，具有高共模抑制比（CMRR）、電源抑制比（PSRR）和直流增益，噪聲性能和時鐘饋通表現出色。

• 小尺寸 ：LTC2054 采用 SOT - 23 封裝，LTC2055 有 3mm×3mm 的 DD 封裝，滿足高密度需求。
• 應用場景 ：

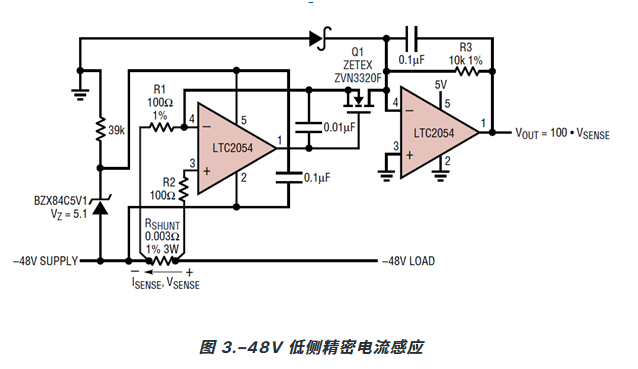

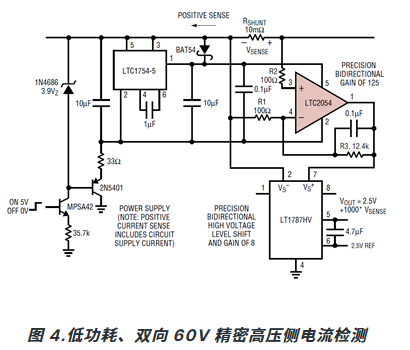

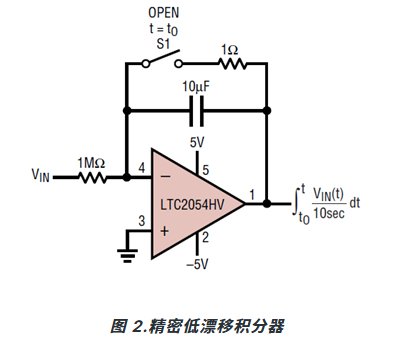

  • 電流檢測 ：在低側和高側電流檢測電路中，憑借低輸入失調可使用低值檢測電阻，節省系統功耗，保證直流精度。

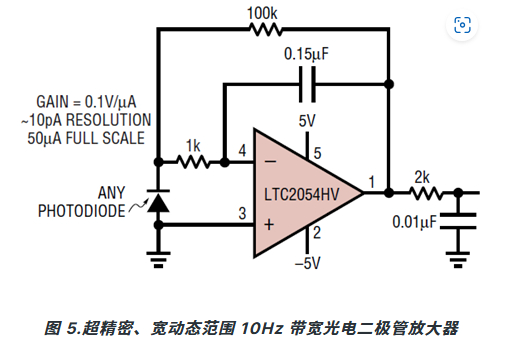

  • 光電二極管放大器 ：LTC2054 作為跨阻放大器，結合其低輸入偏置電流、低噪聲電流和低電壓失調，提供高精度信號監測。


總之，LTC2054 和 LTC2055 結合了低功耗與高精度直流特性，封裝尺寸小，電源范圍寬，為各類應用提供了靈活選擇。

文章下載*附件：零漂移運算放大器提高性能并節省功耗.pdf
