綜述

在當今數字化時代，模數轉換器（ADC）作為連接模擬世界與數字系統的關鍵橋梁，其技術發展對眾多行業有著深遠影響。從通信領域追求更高的數據傳輸速率與質量，到醫療影像領域渴望更精準的疾病診斷，再到工業控制領域需要適應復雜惡劣環境的穩定信號處理，ADC的性能提升成為推動這些行業進步的重要因素。

1. 行業現狀分析

在通信行業，5G 乃至未來6G的發展，對基站信號處理提出了極高要求。要實現海量數據的快速、穩定傳輸，需要ADC具備高速采樣率以捕捉瞬息萬變的信號，同時要有出色的分辨率來精確還原信號細節，降低誤碼率。在醫療影像方面，像超聲、磁共振成像等技術，需要檢測極其微弱的生理信號，傳統ADC由于分辨率和信噪比的局限，難以精準捕捉到早期病變的細微特征，可能導致疾病診斷的延誤。工業控制領域同樣面臨挑戰，工廠自動化生產線環境復雜，高溫、低溫、強電磁干擾并存，普通ADC在這樣寬溫域、強干擾環境下，精度會大幅下降，無法保障生產參數的準確測量與設備的穩定運行。

1. 芯佰微 CBM16AD125Q
2. 性能領跑，奠定信號處理基石?

其 16 位分辨率堪稱信號處理的“顯微鏡”，通過2^16次方的量化等級，能夠將模擬信號的細微變化精準轉化為數字代碼。在通信基站中，面對復雜的調制信號，16位分辨率可將信號細節誤差控制在極小范圍，相比14位ADC，數據傳輸的準確性顯著提升，有效降低誤碼率。而125MSPS、105MSPS和80MSPS多種采樣率選擇，如同為不同場景配備了專屬“快門速度”，在高速數據采集場景下，125MSPS采樣率可快速捕捉信號變化，在對功耗有嚴格要求的應用中，80MSPS采樣率則能在性能與能耗間達成平衡。?

1. 深究信號指標，保障信號純凈輸出?

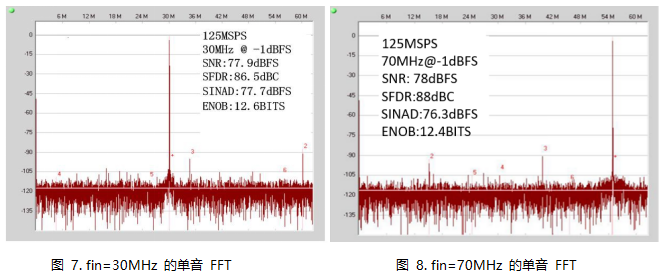

在 Fin=70MHz/Fs=125MSPS 條件下，78dBFS的信噪比與88dBc的無雜散動態范圍，使其在處理復雜信號時游刃有余。傳統ADC在處理高頻信號時，常因諧波干擾導致信號失真，而CBM16AD125Q憑借出色的無雜散動態范圍，能夠有效抑制諧波，確保信號純凈度。其小信號輸入噪聲低至?153dBm/Hz（200Ω輸入阻抗/ Fin=70MHz/Fs=125MSPS），在醫療超聲等對微弱信號敏感的場景中，可將環境噪聲干擾降至最低，避免信號誤判。650MHz的差分模擬輸入帶寬與最大2Vp-p的差分模擬輸入范圍，使其既能夠處理高頻雷達信號，又能兼容不同幅值的工業傳感器信號，大幅拓展了應用邊界。?

1. 性能優勢，高效應用?靈活適配

在功能上，CBM16AD125Q 展現出強大的集成優勢與靈活適配能力。內部集成的基準電壓源，通過高精度的電壓參考系統，為信號轉換提供穩定基準，避免了傳統方案中外部基準電壓源易受環境干擾的問題，使電路設計更簡潔可靠，成本降低約20%。內置1至8整數輸入時鐘分頻器，支持用戶根據實際需求靈活調整時鐘頻率，在對時序要求嚴格的通信系統中，可精確匹配系統時鐘，保障數據同步。時鐘占空比穩定器采用自適應補償算法，實時監測并調整時鐘信號，即使在復雜電磁環境下，也能確保ADC穩定運行。1.8V CMOS和LVDS兩種輸出模式，適配不同數字電路接口標準，三線式SPI兼容型串行接口簡化了配置流程，用戶可快速設置芯片參數。靈活的掉電選項通過智能功耗管理技術，在設備待機時自動降低功耗，相比同類產品，能耗可減少30%以上，顯著提升能源利用效率。?

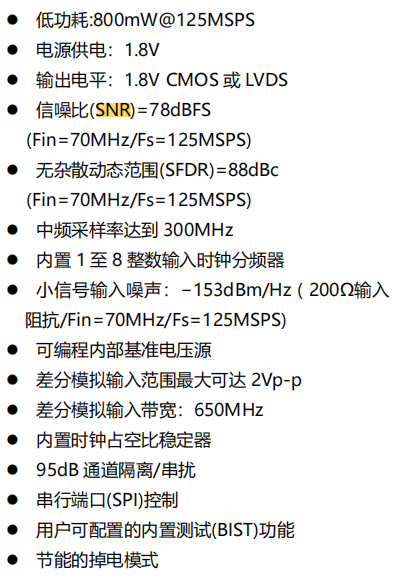

1. 產品參數

1. 實際應用場景

在通信領域，對于 GSM/EDGE/W - CDMA/LTE/CDMA2000、WiMAX/TD - SCDMA等多種通信標準下的設備，如I/O解調系統、智能天線系統和通用軟件無線電等，它能憑借高采樣率和精準的信號轉換能力，準確采集和解調信號，提升通信質量。

在雷達系統里，CBM16AD125Q 的高速采樣和優秀的信號處理能力，使其能快速準確地采集和處理雷達回波信號，助力雷達更精準地探測目標。在分集無線電系統中，也能保障信號的穩定傳輸與接收。?

工業自動化生產線上，各類傳感器產生的模擬信號復雜多樣，CBM16AD125Q 能夠對這些信號進行快速、準確的數字化處理。即使在高溫、低溫、強電磁干擾等惡劣環境下，憑借其穩定的性能，依然能保障生產參數測量的準確性，為設備的穩定運行和故障預警提供可靠數據支持。例如在鋼鐵冶煉等高溫、強電磁干擾的工業場景中，可穩定采集傳感器信號，確保生產過程的自動化控制精準無誤。
