總述

在工業自動化與高端電子設備升級浪潮中，芯佰微電子 CBM8605/8606/8608系列運算放大器以 “高精度、低功耗、寬溫適配” 破局市場。其65μV超低失調電壓、1pA輸入偏置電流及- 40℃~+125℃寬溫性能，直擊傳統運放精度與功耗失衡、封裝適配性不足等痛點。該系列通過單/雙/四通道全封裝矩陣（含WLCSP微型封裝），為傳感器調理、醫療設備、汽車電子等領域提供國產化精密信號鏈方案，填補高端運放國產技術空白。

一、市場需求與技術挑戰：高精度運放迎來爆發期

隨著工業自動化、醫療電子及新能源領域的技術升級，全球運算放大器市場正以年復合增長率12%快速擴張。據行業統計，2024年全球單通道運算放大器市場銷售額已達到12.6億美元，并預計將以5.2%的年復合增長率增長至2031年的17.55億美元。中國作為電子制造業大國，其通用運算放大器市場規模在過去幾年中保持穩定增長，并有望在2030年前達到新的高度，受益于通信、消費電子、工業自動化等領域的強勁需求。當前核心矛盾集中在三大維度：

精度與功耗的雙重瓶頸：傳統運放難以兼顧低失調電壓（如 65μV 以下）與低靜態電流（1mA /通道以下），制約便攜式設備與精密儀器的性能升級。

封裝小型化與集成度矛盾：可穿戴設備要求超微型封裝（如 WLCSP），而多通道系統又需要高密度集成，通用封裝方案難以平衡。

盡管國內廠商在中低端市場已占據35%的份額，國產運算放大器在高端產品領域仍面臨供給缺口。特別是在-40℃~+125℃寬溫域、軌到軌輸出等關鍵應用領域，國內產品與國際先進水平存在技術代差，高精度運算放大器依然依賴進口。

二、產品概述：高精度運算放大的國產化突破

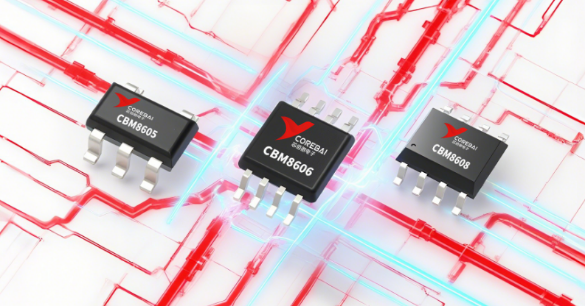

芯佰微電子推出的 CBM8605/CBM8606/CBM8608 系列運算放大器，以“超低失調、極低偏置電流、寬溫穩定”為核心優勢，專為精密信號調理場景設計。該系列產品涵蓋單通道（CBM8605）、雙通道（CBM8606）及四通道（CBM8608）配置，支持SOT-23、MSOP、TSSOP等多種封裝形式，工作溫度范圍達- 40℃~+125℃，滿足工業級、醫療級等高端應用的可靠性需求。

1. 核心技術特點：產品優勢

• 低功耗：靜態電流低，有助于節省能源，對于便攜式設備和電池供電的應用非常有利。
• 高精度輸出質量控制確保了信號發生器能夠提供準確的放大和信號處理，保證輸出信號的高精度和高質量。
• 寬輸入電壓范圍：可以在較寬的電壓范圍內正常工作，增加了應用的靈活性。
• 良好的穩定性：在各種工作條件下都能保持穩定的性能，包括溫度變化等。
• 封裝多樣：通常有多種封裝形式可供選擇，CBM8605和CBM8606支持WLCSP封裝，方便集成到不同的電路中。

2.核心技術特點：高精度與適應性的完美平衡

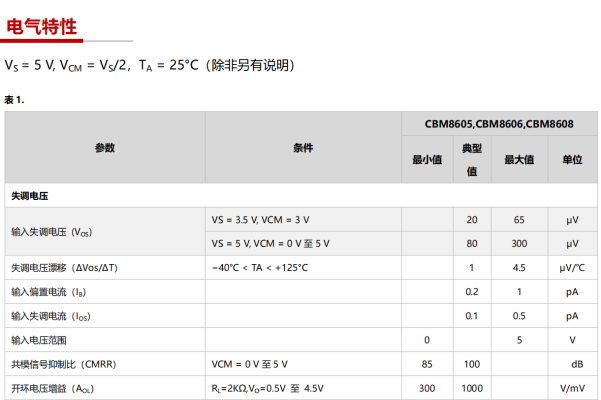

2.1 直流精度：微弱信號放大的基石

低失調電壓：最大 65μV（VS=3.5V，VCM=3V時典型值20μV），配合1μV/℃的典型溫漂（-40℃~+125℃），有效抑制傳感器信號調理中的零點漂移問題。

超低輸入偏置電流：最大 1pA（典型值0.2pA），遠低于傳統運放，適合光電二極管、電容式傳感器等高阻抗信號源，避免電流泄漏導致的測量誤差。

高共模抑制比：100dB（VCM=0V至5V），減少工業環境中共模干擾對微弱信號的影響。

2.2動態性能：帶寬與低噪的雙重保障

8.7MHz 增益帶寬積（GBW）：支持音頻（20kHz以下）、工業控制等中高頻應用，5V/μs的電壓轉換速率（SR）確保大信號輸入時的低失真特性。

低噪聲特性：1kHz 時電壓噪聲密度12nV/√Hz（典型值8nV/√Hz），電流噪聲密度0.01pA/√Hz，適配醫療心電信號、微弱聲波采集等對噪聲敏感的場景。

2.3電源與接口：寬適配性設計

2.7V～5.5V 單電源供電：兼容鋰電池（3.7V）與工業邏輯電源（5V），每通道典型功耗0.8mA（IOUT=0mA），適合便攜式設備。

軌至軌輸入 / 輸出：輸入范圍覆蓋0V至電源電壓，輸出擺幅達4.98V@5V供電（1mA負載），簡化電平匹配設計，提升動態范圍。

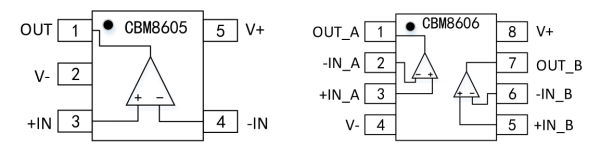

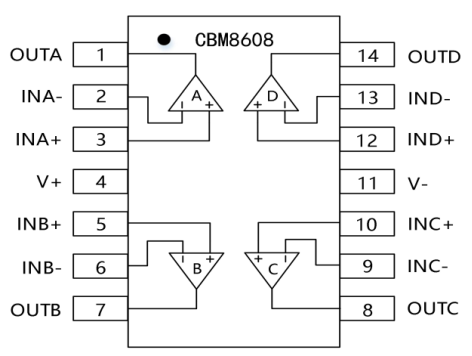

2.4封裝與選型：微型化與功能集成的優化

2.5可靠性設計：工業級標準的嚴苛驗證

寬溫工作能力：-40℃~+125℃工作溫度范圍，能夠滿足鋼鐵冶金、汽車電子等眾多領域對極端環境的高要求，結溫范圍 - 65℃~+150℃，確保長期穩定運行。

熱管理優化：SOT-23-5 封裝熱阻240℃/W，MSOP-8熱阻206℃/W，配合300℃焊接溫度tolerance（60s），完美適配自動化焊接工藝。

電氣保護：電源電壓最大 6V，差分輸入電壓6V，輸入電壓范圍覆蓋電源正負軌，有效防止在異常工況下器件受損。

三、應用場景：多領域精密信號處理

1. 傳感器信號調理：在工業自動化控制系統中，CBM8605，CBM8606,CBM8608可用于放大來自各種傳感器的信號，如壓力傳感器、溫度傳感器、位移傳感器等。通過對傳感器信號進行放大和調理，可以顯著提升信號的精度與可靠性，便于后續的信號處理和分析。
2. 醫療設備及儀器儀表：在醫療設備中，如心電圖機、血壓計、血糖儀等，對測量精度和穩定性要求很高。CBM8605，CBM8606,CBM8608可以用于這些設備的模擬前端電路，對采集到的生理信號進行放大和處理，確保測量結果的精準無誤。
3. 汽車電子：在汽車電子領域，CBM8605、CBM8606及CBM8608廣泛應用于車載信息娛樂系統、汽車電子控制單元（ECU）及車載傳感器等組件中。例如，在汽車的發動機控制系統中，該產品可以放大來自氧傳感器、溫度傳感器等的信號，為發動機的控制提供準確的數據。
4. 通信設備：在通信設備中，如手機、基站、路由器等，CBM8605，CBM8606,CBM8608可用于信號放大、濾波、調制解調等電路。其低噪聲和高增益的特點有助于提高通信信號的質量和傳輸距離。
5. 消費電子：在消費電子產品領域，如智能手機、平板電腦及數碼相機等，CBM8605被用于音頻放大、顯示驅動以及傳感器信號處理等多種電路中。其低功耗和高性能的特點能夠滿足消費電子產品對電池續航和用戶體驗的要求。
6. 工業控制及自動化：在工業控制系統中，CBM8605、CBM8606及CBM8608負責模擬信號的采集、處理以及輸出控制功能。例如，在可編程邏輯控制器（PLC）的輸入輸出模塊中，使用CBM8605，CBM8606,CBM8608可以對外部信號進行放大和隔離，提高系統的可靠性和抗干擾能力。
