一、引言

隨著車載娛樂、音響系統及智能駕駛技術的快速發展，車載A2B（Automotive Audio Bus）系統已成為現代汽車音頻及數據傳輸?shù)闹匾夹g(shù)。A2B總線作為一種高性能、低延遲的音頻及控制信號傳輸技術，支持單主多從架構，可簡化系統布線并提高傳輸穩定性，廣泛應用于車載音響、主動降噪（ANC）、語音交互及智能座艙系統。然而，在實際應用中，A2B信號的傳輸質量容易受到電磁干擾、線路衰減、接插件質量以及車輛行駛環境等多種因素的影響。因此，如何對A2B信號進行精準測試，以評估其在復雜工況下的穩定性和傳輸性能，是行業面臨的重要挑戰。

目前，車載A2B信號的測試主要在實驗室環境下進行，通常采用臺架測試或靜態測試的方式，對A2B音頻信號及數據傳輸進行分析。這種方法雖然能夠在可控環境下檢測系統性能，但由于無法模擬車輛行駛過程中可能出現的振動、電磁干擾、溫濕度變化等復雜因素，測試結果往往與實際應用存在較大偏差。實驗室測試缺乏真實環境下的數據支撐，難以全面反映A2B系統的真實運行狀態，導致在整車集成后仍可能出現信號衰減、數據丟失或同步誤差等問題。因此，僅依賴實驗室測試無法滿足A2B系統在車輛正常運行環境下的驗證需求。

為解決這一問題，本司開發了一套基于高性能數據采集系統的車載A2B信號測試方案，該方案支持車輛行駛狀態下的A2B信號測試，可實時監測信號傳輸質量、數據同步及環境影響，并結合多維數據分析，更準確地評估A2B系統在真實工況下的穩定性和傳輸性能。同時，配套分析軟件可進行信號評估、頻譜分析及異常檢測，提高測試效率。該方案不僅適用于A2B音頻信號測試，也可評估A2B總線的數據傳輸特性，為系統優化、故障排查及量產驗證提供支持。

二、車載A2B設備介紹

車載音頻系統是現代汽車的重要組成部分，其性能直接影響用戶的聽覺體驗和智能交互能力。隨著汽車電子化程度的提升，傳統的模擬音頻傳輸方式已無法滿足高保真、低延遲、抗干擾性及多通道音頻傳輸?shù)男枨蟆Ｒ虼耍珹2B（Automotive Audio Bus）技術逐漸成為車載音頻傳輸?shù)闹髁鞣桨浮?/p>

A2B技術由Analog Devices公司推出，是一種高帶寬、低延遲的數字音頻總線技術，采用單主多從架構，通過一條非屏蔽雙絞線（UTP）即可同時傳輸I2S/TDM音頻數據、I2C控制信號、時鐘及電源。相比傳統的I2S、TDM等音頻接口，A2B技術不僅簡化了車載音頻系統的布線結構，還具備更強的抗電磁干擾能力，大幅降低系統成本和功耗。因此，A2B被廣泛應用于車載音響、主動降噪（ANC）、語音識別、e-Call、回聲消除及車載通信等系統。

在本測試方案中，車載A2B設備主要指負責音頻信號傳輸?shù)腁2B音頻模塊，該模塊通常用于連接多媒體主機（Head Unit）、功放（Amplifier）、麥克風陣列（MIC Array）及T-BOX等車載音頻組件。由于A2B技術能夠低成本、高效率地實現多通道音頻信號傳輸和同步，其已成為現代智能汽車音頻系統的核心通信方式。通過對A2B信號的測試，可全面評估其傳輸質量、數據同步及抗干擾能力，確保車載音頻系統在復雜工況下的穩定性和音質表現。

三、具體測試方案

3.1測試系統

測試系統采用定制化PXIe機箱，整體結構緊湊，能夠安放于副駕駛座椅下方，在不影響車內布局的情況下，提供高性能的數據采集和處理能力。測試過程中，車載A2B音頻信號首先接入A2B采集卡，以確保對多節點音頻信號的精準采集與同步分析。同時，雨量傳感器通過UART-USB轉換器接入控制器的USB接口，實現數據格式的兼容性轉換，以便系統能夠準確解析傳感器輸出的環境信息。測試系統示意圖如下：

圖1測試系統示意圖

此外，系統配備GPS模塊和雙攝像頭，用于記錄車輛的車速、位置信息、加速度數據以及車內外環境狀況。其中，一臺攝像頭安裝于車內，用于采集座艙環境及可能影響音頻信號的車內干擾因素；另一臺攝像頭安裝于車前，記錄行駛過程中外部環境的變化，為數據分析提供更全面的參考。測試數據的實時監控與分析通過可觸摸顯示屏進行，顯示屏連接至數據采集系統，便于測試人員隨時觀察信號質量、環境影響及測試進程。

所有設備均通過供電模塊供電，該模塊由車載電壓器提供穩定的電源輸入，以保障系統的長期穩定運行。在整個測試過程中，數據采集系統不僅實現了車載A2B信號的高效采集，還通過環境數據的同步記錄，為A2B信號在真實行駛環境中的分析提供了可靠支撐。

3.2 ASMC分析軟件

ASMC分析軟件是本測試方案的軟件核心，負責采集數據的實時監控、處理和可視化分析。該軟件由本司自主開發，針對車載A2B信號的測試需求進行了優化，能夠在車輛行駛過程中提供高效的數據分析能力。軟件支持實時監控與數據記錄，測試人員可隨時查看A2B音頻信號、GPS數據、環境傳感器數據及攝像頭畫面，并進行實時存儲。此外，軟件具備異常檢測與警告功能，能夠結合車速、位置信息自動識別信號異常情況，并提供警告提示，便于測試人員及時調整測試方案。

在數據分析方面，ASMC軟件支持多維數據同步與可視化，可通過頻譜分析、信號對比及波形回放等方式，評估A2B信號的傳輸穩定性、同步精度及外部環境影響。軟件還提供便捷的用戶交互功能，如一鍵數據標記、一鍵暫停功能，以提高測試操作的便捷性。此外，ASMC軟件支持?jǐn)?shù)據裁剪與過濾，用戶可根據車速、時間、GPS路徑等條件篩選目標數據，并自動導出，優化后續分析流程。

ASMC軟件與PXIe數據采集系統的深度集成，使得本測試方案能夠在真實行駛環境下提供高精度、高效率的數據采集與分析能力，為A2B系統的優化設計、故障診斷及性能評估提供有力支撐。軟件界面示意圖如下：

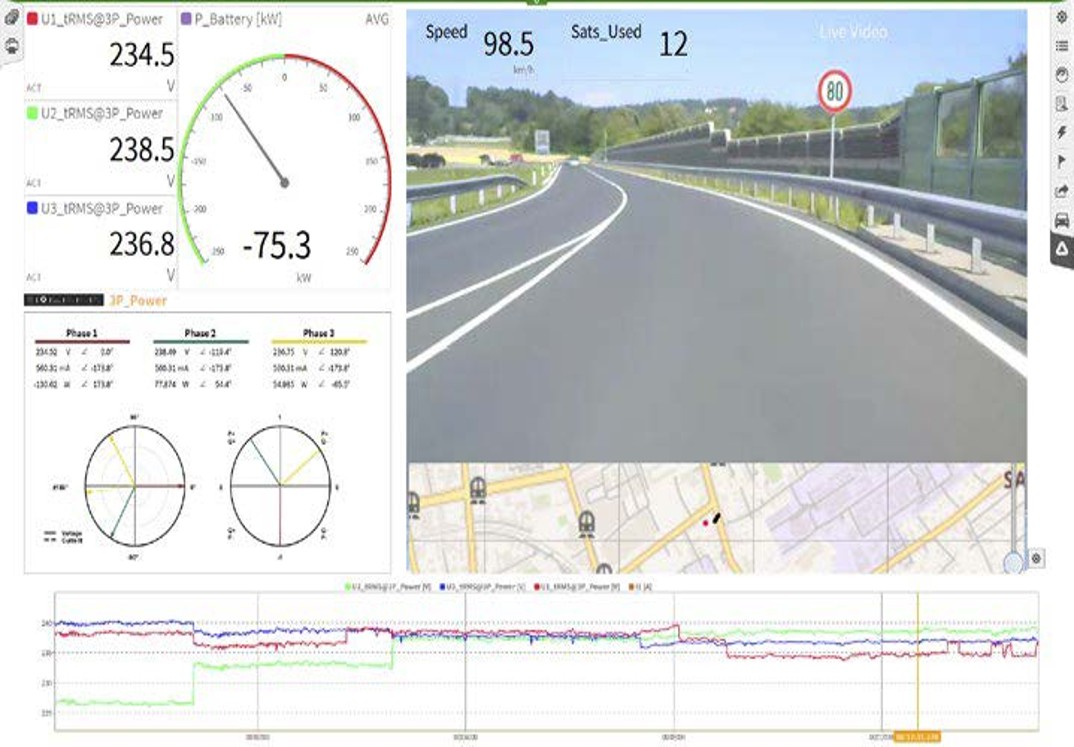

圖 2軟件界面示意圖

3.3測試方法

本測試方案采用數據采集系統對A2B信號及外部環境數據進行實時采集與分析。在車輛行駛過程中，A2B采集卡負責采集車載A2B音頻信號，并對多節點音頻數據進行同步記錄和處理。與此同時，控制器接收雨量傳感器的實時數據，并通過GPS模塊記錄車輛的車速、位置和加速度信息。此外，車內與車前攝像頭同步采集環境視頻數據，為分析行駛工況對A2B信號的影響提供參考。

所有采集到的數據將由安裝在控制器上的ASMC軟件進行統一管理和分析。該軟件由本司自主開發，具備高度集成的數據處理和可視化能力，能夠?qū)2B信號的傳輸質量、環境因素的影響以及異常情況進行實時監測，并支持?jǐn)?shù)據存儲和回放，以便后續分析和比對。通過數據同步、信號分析及異常檢測功能，系統能夠精準評估A2B信號在真實行駛環境中的穩定性和可靠性。

通過上述測試方法，本方案能夠在復雜工況下全面評估A2B系統的傳輸質量、同步精度及環境適應性，為系統優化、故障診斷及應用驗證提供強有力的數據支撐。

3.4測試方案分析

本測試方案通過數據采集系統對車載A2B信號的傳輸質量、同步精度及環境適應性進行全面評估，以驗證車載A2B發聲設備在實際工況下的性能穩定性。傳統的車載A2B信號測試通常局限于實驗室環境，難以全面反映車輛行駛過程中可能出現的信號衰減、電磁干擾、環境噪聲及系統負載變化等因素對音頻設備的影響，而本方案的優勢在于能夠在真實行駛環境下，對車載A2B信號的傳輸特性及其傳輸質量進行多維度監測與分析。

測試系統采用高集成度PXIe架構，將A2B采集卡、控制器、存儲模塊及供電系統整合于一體，極大提高了系統的穩定性和可靠性。在數據采集方面，系統支持最多10個A2B音頻節點、32通道音頻信號的同步采集，能夠準確捕捉多節點系統的信號傳輸特性，確保數據的高精度和完整性。同時，系統配備16TB NVMe存儲卡，具備大于6GB/s的數據傳輸能力，可滿足長時間、高速率數據采集的需求，為后續數據分析提供充足的存儲支持。

除了A2B信號的采集與存儲，本方案還具備多維數據關聯分析能力。系統能夠同步采集車輛的車速、GPS軌跡、雨量數據及車內外視頻信息，并通過ASMC軟件對這些數據進行自動匹配和關聯分析。通過對比不同工況下的A2B信號特性，可以識別信號衰減、丟失、同步誤差及外部環境干擾對系統性能的影響。數據分析軟件還支持信號裁剪、波形對比及異常檢測，使測試人員能夠快速定位潛在問題，并為系統優化提供數據支撐。

本測試方案的核心優勢在于其高集成度、高精度的數據采集能力及多維數據融合分析能力。通過在車輛行駛過程中實時監測A2B信號，本方案能夠有效彌補傳統實驗室測試的局限性，為A2B系統的優化設計、故障排查及量產驗證提供可靠依據。

四、核心測試設備介紹

本測試方案采用高性能數據采集系統，以確保A2B信號及相關環境數據的精準采集、存儲與分析。系統主要由PXIe存儲卡、PXIe控制器、A2B采集卡及ASMC分析軟件組成，各設備在測試過程中發揮關鍵作用，確保測試數據的完整性、實時性及高效處理能力。

4.1 PXIe存儲卡

PXIe存儲卡負責采集系統中的大容量數據存儲任務，以支持長時間、高速率的數據記錄需求。該存儲卡采用NVMe協議，具備高吞吐量和低延遲的特點，能夠在緊湊的PXIe機箱結構中實現大容量存儲。其主機接口為PCI Express X8 GEN3，支持高達8GB/s的數據傳輸帶寬，可滿足A2B信號及環境數據的高精度存儲需求。此外，該存儲卡支持?jǐn)?shù)據連續寫入速率超過6GB/s，確保數據采集的完整性和實時性，并兼容Windows操作系統，提供高效的數據存取能力。

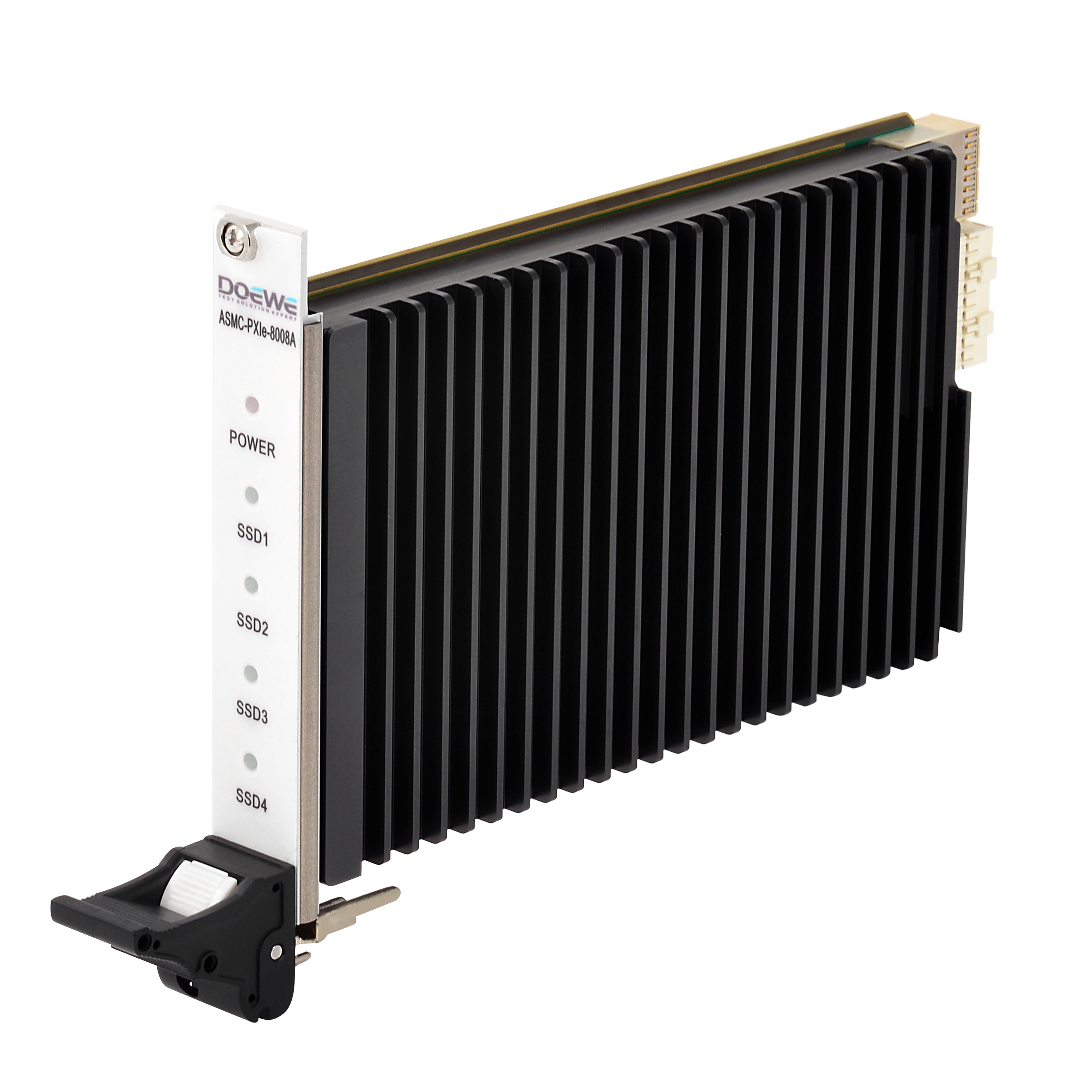

圖 3存儲卡

4.2 PXIe控制器

PXIe控制器是整個數據采集系統的核心計算單元，負責數據處理、同步分析及通信管理。控制器搭載高性能處理器，支持多線程計算能力，能夠滿足大規模數據處理和多任務運行需求。標配大容量DDR4內存，并可根據實際需求擴展，以適應不同測試場景的計算要求。存儲方面，系統采用固態硬盤，并可擴展更大容量的存儲設備，以支持長時間數據存儲需求。此外，控制器配備豐富的外部接口，包括多個USB端口及千兆以太網口，便于數據傳輸和設備擴展。該設備符合PXIe規范，可在高溫、振動等復雜車載環境下穩定運行，為整個測試系統提供高效、可靠的計算支持。

圖 4控制器

4.3 A2B采集卡

A2B采集卡是本測試方案的關鍵模塊，負責車載A2B信號的高精度采集和實時處理。該采集卡采用PXIe模塊化設計，支持高分辨率、高采樣率的數據采集，可同時采集多個A2B節點的音頻信號，并支持多通道的同步數據處理。其設計符合A2B總線主從節點測試標準，能夠精確測量A2B信號的傳輸質量、時鐘同步及環境干擾影響。高精度數據采集能力使其適用于復雜車載音頻系統的分析，確保音頻信號的完整性和低延遲傳輸。

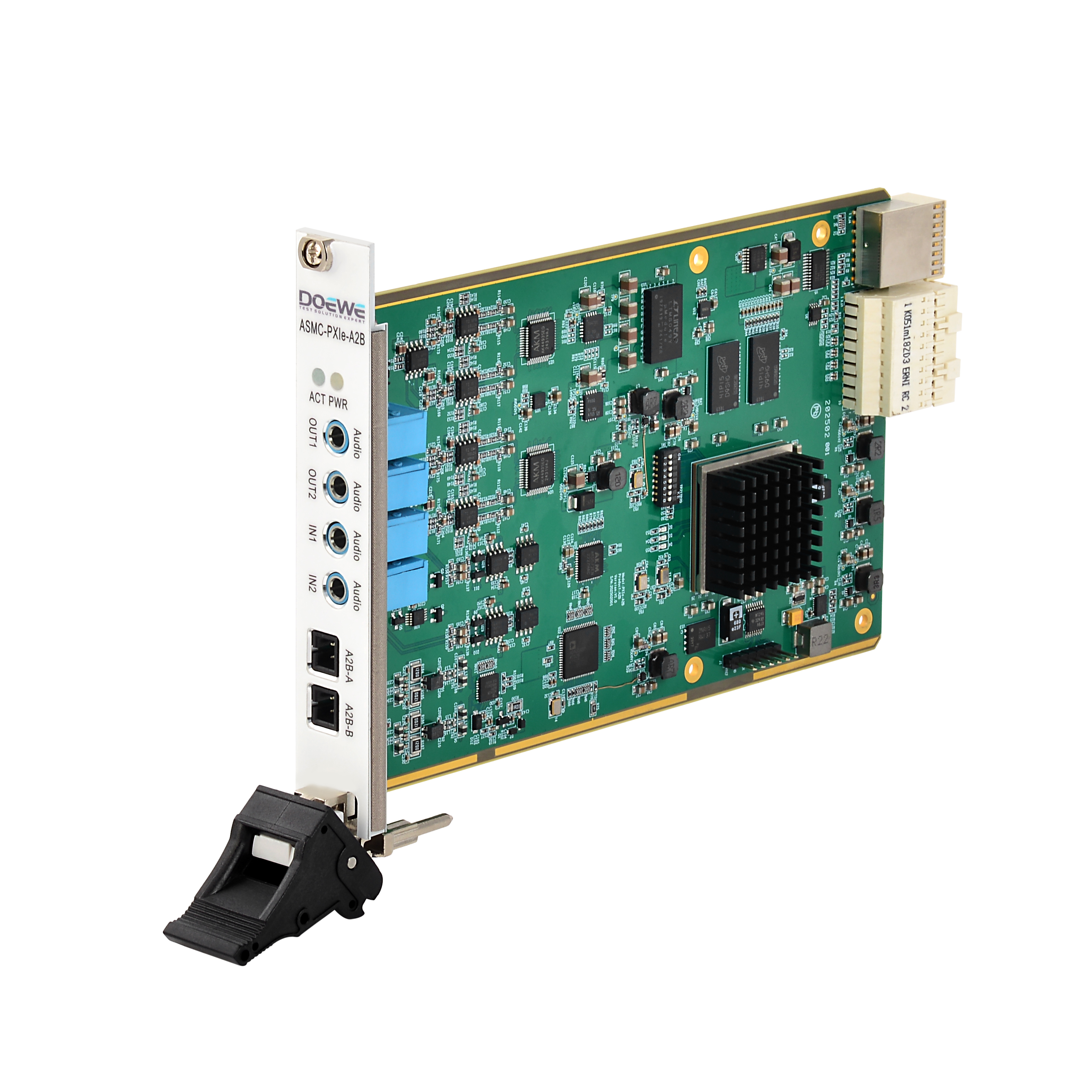

圖 5 A2B采集卡

五、結語

本司提出的基于數據采集系統的車載A2B信號測試方案，能夠在車輛實際行駛環境中，對A2B信號的傳輸穩定性、同步精度及環境影響進行精準監測與分析，從而全面評估車載A2B音頻系統的穩定性與可靠性。

通過該方案的實施，可以突破傳統實驗室測試的局限，在多變的行駛工況下，對A2B信號的完整性、抗干擾能力及傳輸特性進行深入研究。這為車載音頻系統的優化設計、性能提升和工程應用提供了可靠的數據支持，助力A2B技術在智能汽車領域的進一步發展。
