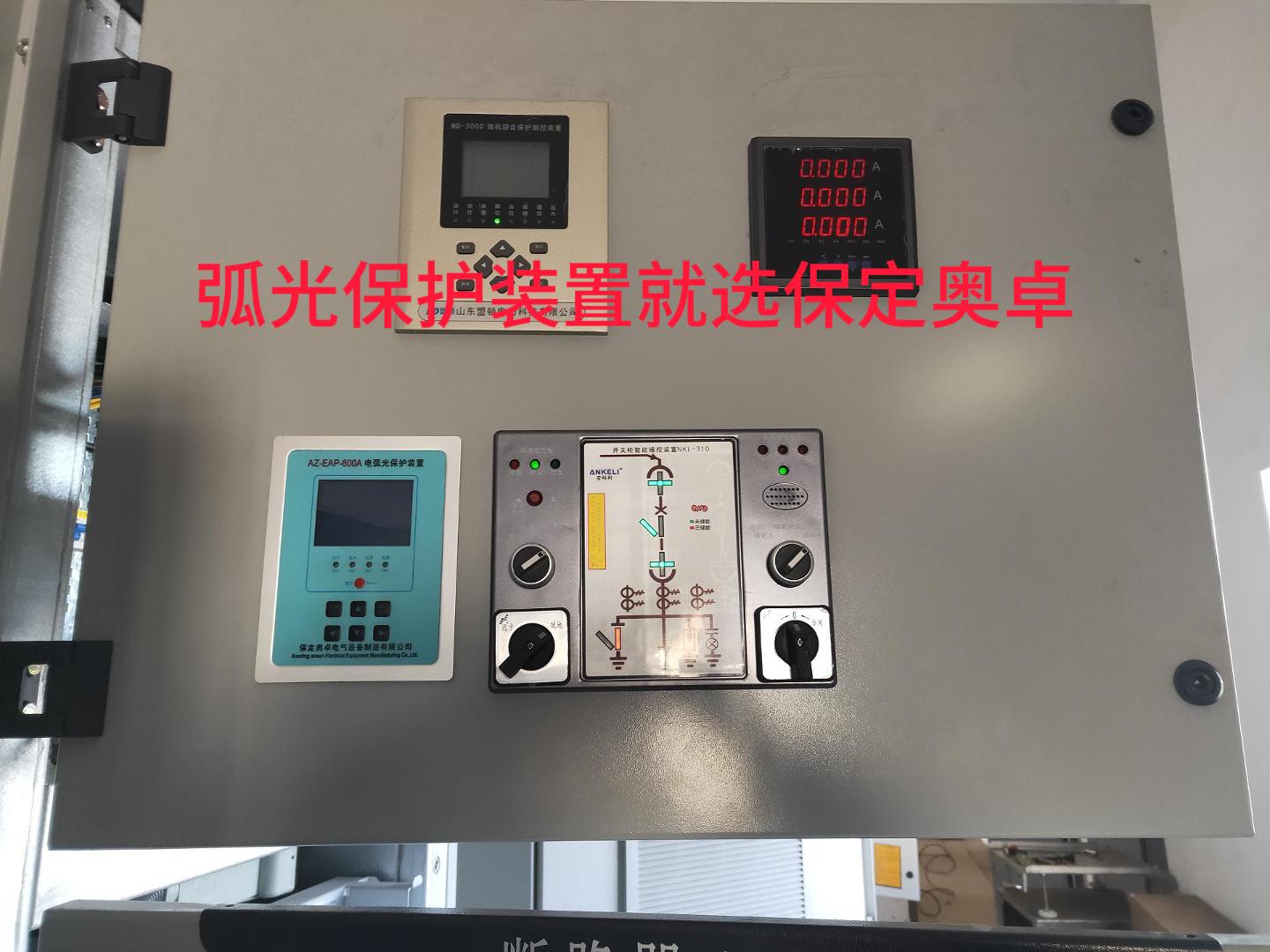

弧光保護裝置的安裝位置選擇直接關系到其能否快速、準確地檢測電弧故障并觸發保護動作，從而避免設備損壞和人身傷害。以下是其安裝位置選擇的主要原則：

1. 聚焦高風險區域
開關柜內部：電弧易發生在斷路器、隔離開關、電纜接頭等位置，傳感器應靠近這些關鍵點。
母線室和電纜室：母排連接處或電纜終端因接觸不良易產生電弧，需在母線室頂部或隔板附近安裝。
變壓器或配電柜周邊：重點關注高壓側進出線位置及絕緣薄弱點。

2. 傳感器類型與布置優化
光傳感器：安裝在電弧光輻射可直射的位置（如柜內頂部或隔室側壁），避免遮擋，角度覆蓋電弧可能發生的區域。
電流傳感器：與光傳感器配合，安裝在電流突變明顯的回路（如主進線或分支回路），需與保護邏輯匹配。
冗余設計：關鍵區域采用多點布置，避免單一傳感器失效導致保護失靈。

3. 覆蓋范圍與檢測死角
全區域覆蓋：確保每個可能產生電弧的隔室（如斷路器室、電纜室）均安裝傳感器。
避免盲區：考慮設備結構（如金屬隔板、絕緣擋板）對光信號的阻擋，必要時增加傳感器數量或調整角度。

4. 環境適應性
抗干擾設計：
避開強光源（如照明燈、窗口直射光），或選用濾光片抑制非故障光源。
在粉塵、油污多的環境中選擇密封性好的傳感器，并定期清潔。
耐溫與防護等級：高溫區域（如變壓器附近）需選用耐高溫型號（如-40℃~125℃），防護等級不低于IP65。

5. 與電流判據的協同
安裝位置關聯性：弧光傳感器與電流互感器（CT）應位于同一電氣回路，確保故障電流和弧光信號同步觸發。
邏輯匹配：例如，母線保護需同時監測多個CT和光傳感器，而饋線柜可能僅需本柜信號。

6. 標準化與可維護性
遵循規范：依據標準，如開關柜內傳感器距電弧源不超過30cm。
檢修便利：安裝在易于接近的位置（如柜門內側或可拆卸面板附近），避免線纜雜亂影響維護。

7. 典型安裝示例
中置式開關柜：光傳感器裝在斷路器室頂部，電纜室后壁。
環網柜：每個間隔的母線連接處和負荷開關附近各裝一個傳感器。
變壓器柜：高壓套管下方和低壓母線出口處安裝。

總結
安裝位置需綜合考慮電弧發生概率、信號檢測效率、環境干擾及運維需求，通過多維度評估實現最優配置。實際應用中建議結合歷史故障數據驗證布置方案的有效性。
