1 概述

ADW600多回路電力計量模塊主要用于計量低壓網絡的三相有功電能，具有體積小、安裝簡便、功能豐富等優點。產品采用模塊化設計，包括電壓模塊、電流模塊、開關量模塊、測溫漏電模塊等，模塊間采用網線連接，可支持多回路拼接使用。適用于低壓側多回路計量場景，尤其是電力改造需求。

2 核心優勢 咨詢：acrellm

多回路獨立、準確計量：可以對多個不同回路的電量進行分別準確計量，能準確統計每個回路的用電情況，這對于需要詳細了解各部分用電狀況的場所，如大型商業建筑、工業廠房等，尤為重要。通過分別計量不同區域、不同設備的用電，能準確掌握各部分的用電負荷和能耗分布。

集中監測、便于管理：將多個回路的電量信息集中顯示和管理，無需為每個回路單獨安裝電表，減少了電表的安裝數量和空間占用，方便工作人員進行統一監測和管理。在一個集中的電表顯示屏或通過配套的管理軟件，就能查看各個回路的用電數據，大大提高了用電管理的效率。

能耗分析與優化，實現節能降耗：通過對各回路用電數據的詳細分析，用戶可以了解不同時間段、不同設備的用電情況，找出高能耗的環節和設備，從而有針對性地采取節能措施，如合理調整設備運行時間、更換節能設備等，實現節能降耗，降低用電成本。

靈活配置，適應不同用電需求：多回路電表可以根據實際用電情況進行靈活配置，適應不同的回路數量和用電負荷要求。無論是小型商業場所的幾個回路，還是大型工業企業的數十個甚至上百個回路，都可以通過選擇合適規格的多回路電表來滿足計量和管理需求。

數據傳輸與遠程監控：支持?jǐn)?shù)據傳輸功能，可將用電數據上傳至后臺管理系統，實現遠程監控和智能化管理。管理人員可以通過手機、電腦等終端隨時隨地查看用電數據，進行遠程抄表、電量分析等操作，提高管理的便捷性和及時性。同時，也為實現智能電網、能源管理系統等應用提供了基礎數據支持。

3 應用場景

商業綜合體、老舊小區、工業廠房、智慧園區。

4 ADW600多回路計量模塊功能特點

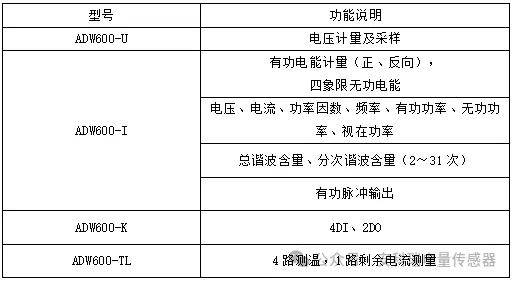

表1 ADW600主要功能

5 技術參數

5.1電氣特性

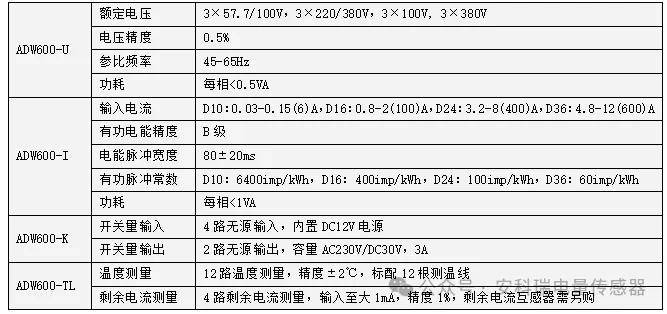

表2 ADW600電氣特性

5.2 環境條件

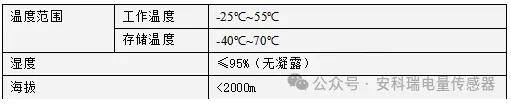

表3 ADW600環境條件

6 外型尺寸及安裝說明

6.1外型尺寸(單位：mm)

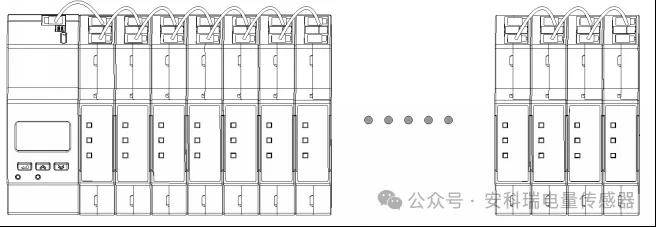

圖1 ADW600效果圖

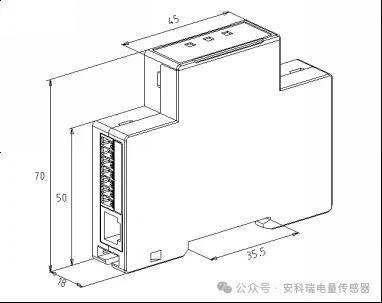

圖2 ADW600尺寸圖

備注：

1. 圖1中的ADW600效果圖左側的ADW600-M網關（-4G/-CE/-WF），需要另外下單。

2. 不同模塊之間網線連接時需要注意BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

6.2配套互感器外型尺寸(單位：mm)

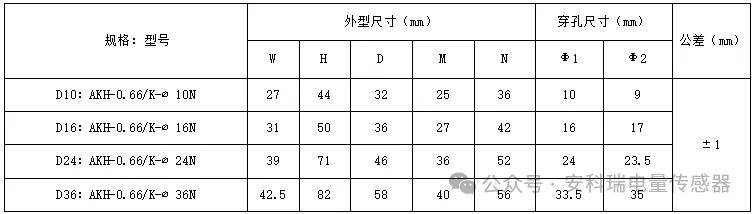

表4 ADW600-I配套互感器規格尺寸

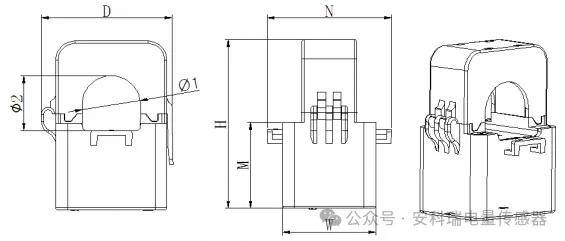

圖3 配套互感器尺寸圖

6.3 接線說明

ADW600多回路計量模塊之間采用網線連接，BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

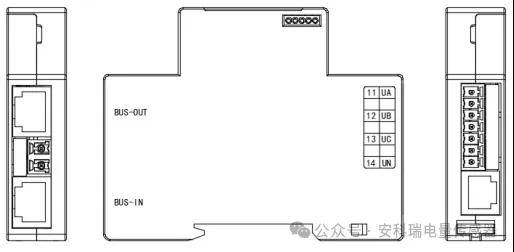

ADW600-U需要接入負載電壓信號，參照下方接線圖，11-14端子分別接入U(xiǎn)A、UB、UC、UN電壓信號，若采用三相三線接法時，11-13接入U(xiǎn)A、UB、UC電壓信號，然后將UB短接進UN端子即可。

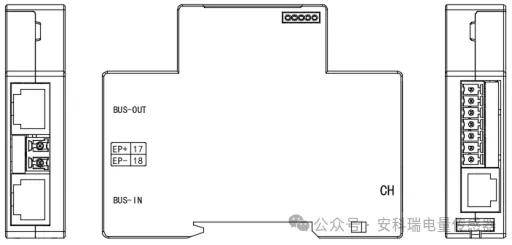

圖4 ADW600-U接線圖

ADW600-I需要接入負載電流信號，參照下方接線圖，標配互感器為RJ12接口插入電表端子即可，分別將三個互感器根據指示方向卡在負載線纜上即可。

圖5 ADW600-I接線圖

ADW600-K根據需要接入開關量輸入或輸出信號線，注意COM口為公共端，參照下方接線圖。

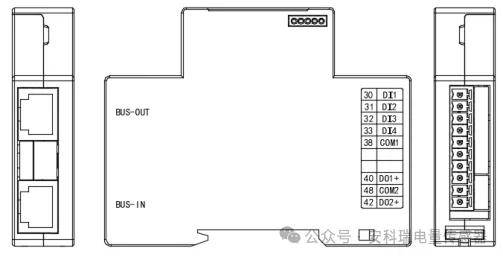

圖6 ADW600-K接線圖

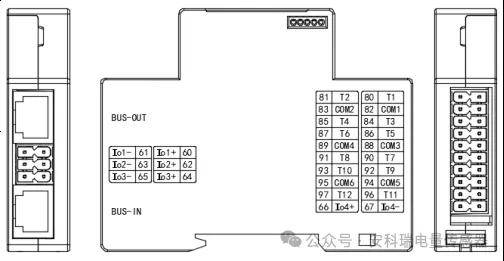

ADW600-TL根據需要接入測溫信號線或剩余電流互感器信號線，注意COM口為相鄰測量回路的公共端，具體接線圖如下。
