1. 產品概述

ADW600系列多回路電力計量模塊為低壓配電網絡設計，專用于三相有功電能的高精度計量與綜合監測。該產品采用模塊化架構，支持主從式組網擴展，可靈活適配電壓、電流、開關量、測溫漏電等不同功能模塊，滿足工業廠房、商業綜合體、數據中心等場景的多回路、多參數監測需求，助力企業實現精細化能效管理與用電安全防護。

2. 型號規格與功能特性

2.1 型號命名規則

主模塊：ADW600-M（標配通信接口，支持4G/WiFi/CE協議選配）。

從模塊：

ADW600-U：電壓監測模塊，支持三相電壓輸入。

ADW600-I：電流監測模塊，支持三相互感器接入。

ADW600-K：開關量模塊，提供4DI/2DO接口。

ADW600-TL：測溫漏電模塊，集成12路溫度+4路剩余電流監測。

2.2 核心功能特性

模塊化擴展設計

主從模塊間通過RJ45接口互聯，支持總線級聯（最大級聯長度≤50m）。

單系統可擴展至32個模塊，覆蓋超100條回路監測。

高精度電能計量

精度等級：0.5S級（符合IEC 62053-22標準）。

支持參數：三相有功/無功電能、四象限無功、電壓/電流諧波（2~31次）、頻率、功率因數等。

綜合環境監測

ADW600-TL模塊：

溫度監測：12路PT100輸入（量程-40℃~+120℃，精度±1℃）。

剩余電流：4路0~1000mA監測（精度±1%）。

開關控制與告警

ADW600-K模塊：支持4路干接點輸入（DI）、2路繼電器輸出（DO，觸點容量5A/250VAC），支持遠程設備啟停與故障聯動。

通信與組網能力

接口：RS485（Modbus-RTU協議）、以太網（可選）。

無線通信：支持4G/WiFi模塊（符合IEEE 802.11 b/g/n標準）。

兼容主流能源管理系統（EMS）及云平臺，支持數據透傳與遠程運維。

3.2 機械特性

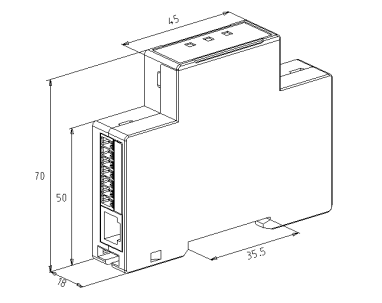

模塊尺寸：90mm×70mm×65mm（寬×高×深，導軌式安裝）。

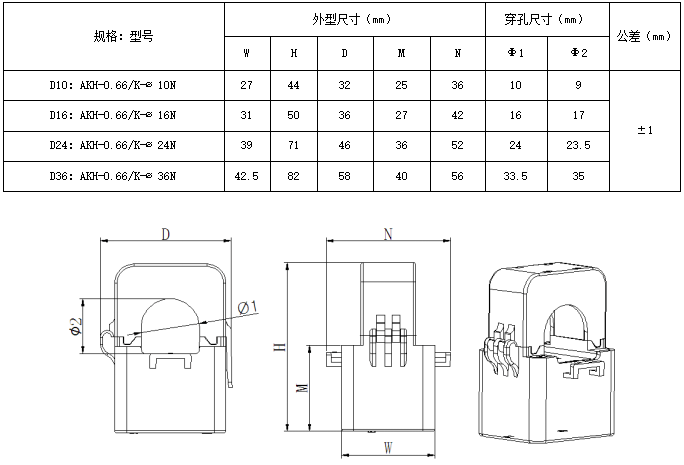

配套互感器：開口式CT，孔徑Φ20mm~Φ160mm可選。

4. 安裝與接線說明

安裝步驟

主模塊ADW600-M需固定于35mm標準導軌，建議優先安裝于系統起始端。

從模塊依次級聯，通過RJ45網線連接（BUS-IN接前級BUS-OUT，嚴禁反接）。

接線注意事項

電壓輸入：L1/L2/L3分別接入對應端子，N線需可靠接地。

電流互感器：二次側輸出線需屏蔽處理，避免電磁干擾。

開關量輸入：DI信號需為無源干接點，輸出負載需匹配繼電器容量。

應用場景

工業配電柜：多分支回路電能分項計量與諧波分析。

商業樓宇：空調、照明等負載的能耗統計與遠程控制。

數據中心：IT設備供電鏈路的溫度與漏電實時監測。
