THS4521、THS4522和THS4524系列器件是非常低功耗的全差分放大器,具有軌到軌輸出和包括負軌的輸入共模范圍。這些放大器專為功耗是關鍵參數的低功耗數據采集系統和高密度應用而設計,在音頻應用中提供卓越的性能。
數據手冊:*附件:THS4521 極低功耗軌到軌輸出全差動放大器技術手冊.pdf
該系列包括單FDA(THS4521)、雙FDA(TH84522)和四FDA(THS45 24)版本。
這些全差分放大器具有精確的輸出共模控制,在驅動模數轉換器(ADC)時允許直流耦合。這種控制,再加上負軌以下的輸入共模范圍以及軌到軌輸出,允許單端接地參考信號源之間的輕松接口。此外,這些器件非常適合僅使用單個+2.5V至+5V和接地電源來驅動逐次逼近寄存器(SAR)和Δ∑(Δ∑)ADC。
THS4521、THS4522和THS4524系列全差分放大器的特點是可在-40°C至+85°C的整個工業溫度范圍內運行。
特征
全差分架構
帶寬:145 MHz(Ay= 1 VN)
壓擺率:490 V/us
HDz:-133 dBc,10 GHz(1 VRM,R,= 1 k Q)
HDg:-141 dBc,10 GHz(1 VRMS,R,= 1 k?)
輸入電壓噪音:4.6 nV/vHz(f= 100 GHz)
THD+N:-112dBc(0.00025%),1 GHz(22-GHz
BW,G=1,5 SPP)
開路放大:119分貝(DC)
NR 1-負軌輸入
RRO軌到軌輸出
輸出Common Mode控制(具有低失調)
電源:
電壓:+2.5 V(+1.25 V)至+5.5 V(+2.75 V)
電流:1.14 mAVch
掉電能力:20 μA(典型值)
引腳功能和配置

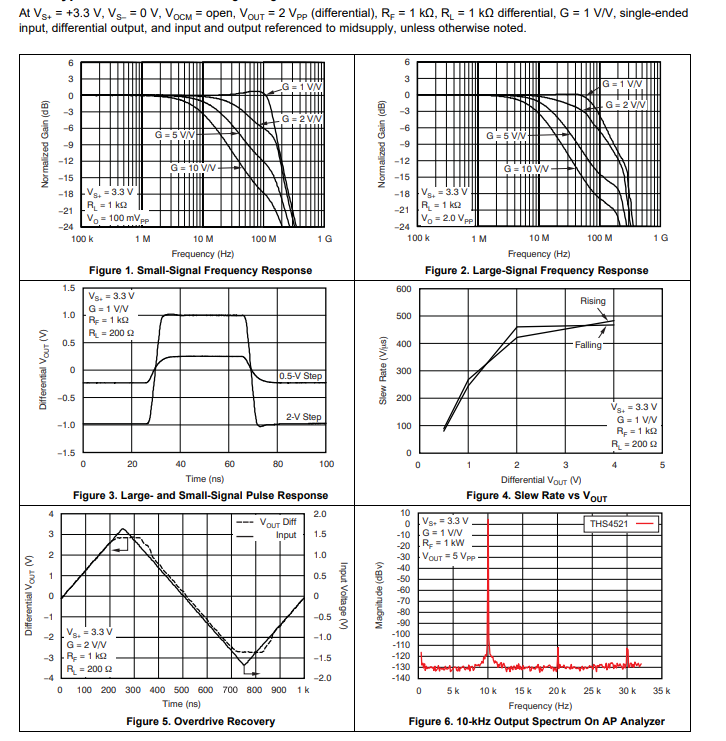

典型特性

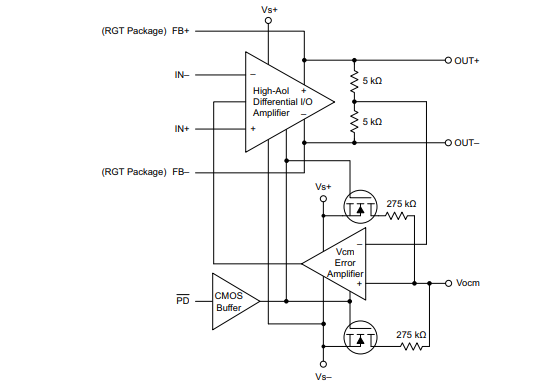

功能方框圖
