THS4521 是一款極低功率，完全差分運算放大器，此放大器具有軌到軌輸出和一個包括負電源軌在內的輸入共模范圍。 這個放大器設計用于低功率數據采集系統和高密度應用，在此類應用中功率耗散是一個關鍵參數，此放大器還在音頻應用中提供出色的性能。

數據手冊：*附件：THS4521-HT 高溫、極低功耗、負軌輸入、軌到軌輸出、差動放大器技術手冊.pdf

THS4521 具有準確的輸出共模控制能力，可在驅動模數轉換器 (ADC) 時實現 DC 耦合。 這種控制能力與一個低于負電源軌的輸入共模范圍以及軌至軌輸出相結合，可在單端接地參考信號源之間實現簡易型連接。 此外，該器件還非常適合只采用單 2.5-V 至 3.3-V 電源和地面電源來驅動逐次逼近寄存器型 (SAR) 和增量-累加型 (ΔΣ) ADC。

THS4521 針對 –55°C 至 210°C 的工作溫度范圍進行了特性分析。

特性

• 全差分架構
• 帶寬： 40.7 MHz (210°C)
• 轉換速率： 353.5 V/μs (210°C)
• HD 2 : –96 dBc，在 1 kHz
  (1 V RMS , RL = 1 k?) (210°C)
• HD 3 : –91.5 dBc，在 1 kHz
  (1 V RMS , RL = 1 k?) (210°C)
• 輸入電壓噪聲： 19.95 nV/√Hz (f = 100 kHz)
• 開環增益： 90 dB （典型值）(210°C)
• NRI—負軌輸入
• RRO—軌至軌輸出
• 輸出共模控制 （具有低失調及低漂移）
• 電源
  • 電壓： 2.5 V (±1.25 V) 至 3.3 V (±1.65 V)
  • 電流：每通道 1.4 mA （在 3.3 V 電壓下）
• 斷電能力： 10 μA （典型值）(210°C)

引腳功能和配置

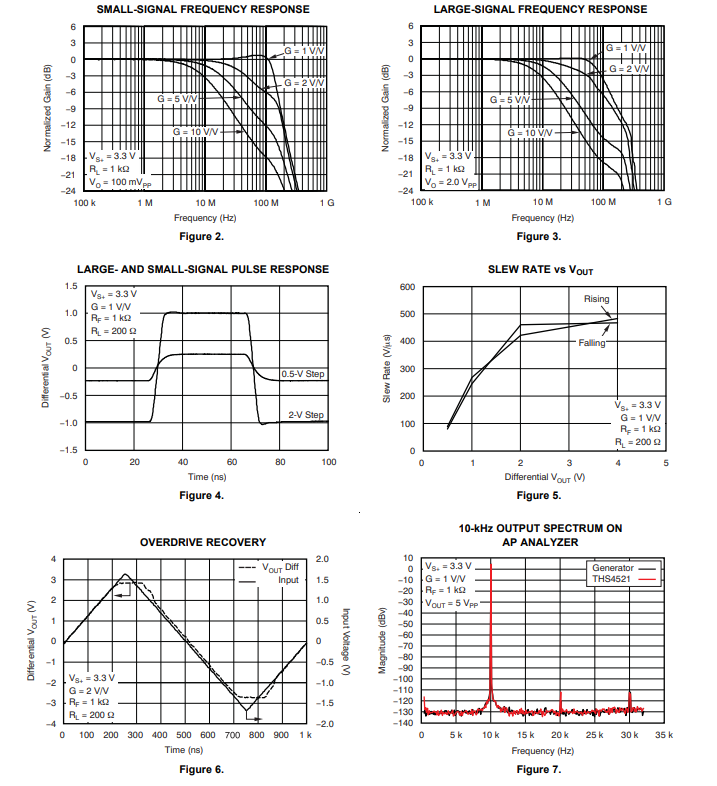

典型特性

應用范圍
潛孔鉆進
高溫環境
