THS4541-DIE 是一款低功耗、電壓反饋、全差分放大器 (FDA)，輸入共模范圍低于負軌和軌到軌輸出。 這是一款裸片產品，適用于多芯片模塊 (MCM)、系統級封裝 (SiP)、板載芯片 (COB)、混合系統以及要求超小尺寸的系統。 THS4541-DIE 專為低功耗數據采集系統而設計，其中高密度對于高性能模數轉換器 (ADC) 或數模轉換器 (DAC) 接口設計至關重要。

數據手冊：*附件：THS4541-DIE 負軌輸入、軌到軌輸出、精密850MHz全差分放大器技術手冊.pdf

THS4541-DIE 具有所需的負電源軌輸入，可用于連接直流耦合、以接地為中心的源信號。此負電源軌輸入搭配軌至軌輸出，只需使用一個 2.7V 至 5.4 V 的電源，即可輕松將單端接地基準雙極信號源與各種逐次逼近寄存器 (SAR)、Δ-Σ 或流水線 ADC 相連接。

特性
? 帶寬：500 MHz (G = 2V/V)
? 增益帶寬積：850MHz
? 壓擺率：1500 V/μs
? HD2：10MHz 時為 –95dBc（2VPP，RL = 500?）
? HD3：10MHz 時為 –90dBc（2VPP，RL = 500?）
? 輸入電壓噪聲：2.2nV/√Hz (f > 100kHz)
? 低溫漂：±0.5μV/°C（典型值）
? 負電源軌輸入 (NRI)
? 軌到軌輸出 (RRO)
? 電源：
– 單電源電壓范圍：2.7V 至 5.4V
– 雙電源電壓范圍：±1.35V 至 ±2.7V
– 靜態電流：10.1mA（5V 電源）
? 斷電能力：2μA（典型值）

典型特性

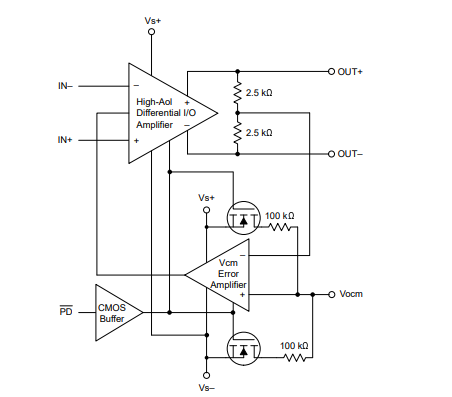

功能方框圖

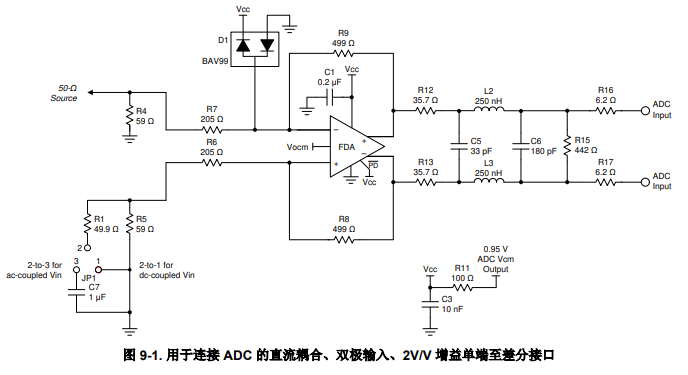

典型應用

應用
? 低功耗高性能 ADC 驅動器：
– SAR、ΔΣ 和流水線
? 低功耗、高性能（直流或交流耦合）：
– 單端至差分放大器
– 差分至差分放大器
? 差分有源濾波器
? 實現 DAC 輸出的差分跨阻
? ADC3xxx 系列低功耗、高性能 ADC 的直流耦合或
交流耦合接口
