LMP2021和LMP2022是單精度和雙精度運算放大器，提供超低輸入偏移電壓、接近零的輸入偏移電壓漂移、非常低的輸入電壓噪聲和非常高的開環增益。它們是LMP精密系列的一部分，是儀器和傳感器接口的理想選擇。

數據手冊：*附件：LMP2022 零漂移、低噪聲、抗EMI雙通道放大器技術手冊.pdf

LMP202x的輸入偏移電壓漂移僅為0.004μV/°C，輸入偏移電壓為0.4μV。這些屬性在高精度應用中提供了很高的精度。

專有的連續自動零點校正電路確保了令人印象深刻的CMRR和PSRR，消除了1/f噪聲分量，并消除了許多電路中校準的需要。

LMP202x只有260nVPP（0.1Hz至10Hz）的輸入電壓噪聲，沒有1/f噪聲分量，適用于工業精密稱重秤等低頻應用。160dB的極高開環增益大大降低了高增益應用中的增益誤差。LMP202x具有超精密直流規格和極低噪音，是位置傳感器、電橋傳感器、壓力傳感器、醫療設備和其他誤差預算極低的高精度應用的理想選擇。

LMP2021采用5引腳SOT-23和8引腳SOIC封裝。LMP2022采用8引腳VSSOP和8引腳SOIC封裝。

特征
（典型值，TA=25°C，VS=5V）
?輸入偏移電壓（典型）?0.4μV
?輸入偏移電壓（最大）±5μV
?輸入偏移電壓漂移（典型）-0.004μV/°C
?輸入偏移電壓漂移（最大）±0.02μV/°C
?輸入電壓噪聲，AV=1000 11 nV/√Hz
?開環增益160 dB
?共模抑制比139 dB
?電源抑制比130 dB
?電源電壓范圍2.2 V至5.5 V
?電源電流（每個放大器）1.1 mA
?輸入偏置電流±25 pA
?GBW 5 MHz
?轉換速率2.6 V/μs
?工作溫度范圍-40°C至125°C
?5引腳SOT-23、8引腳VSSOP和8引腳SOIC包裝

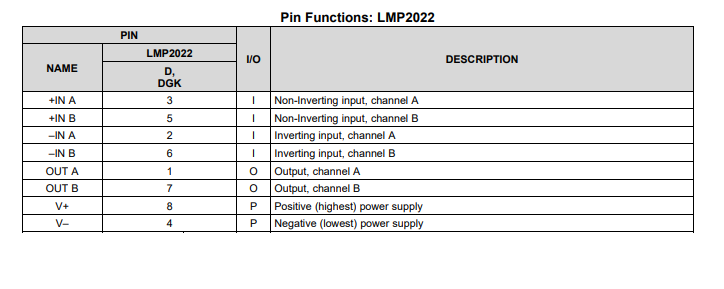

引腳功能和配置

典型特性

功能方框圖

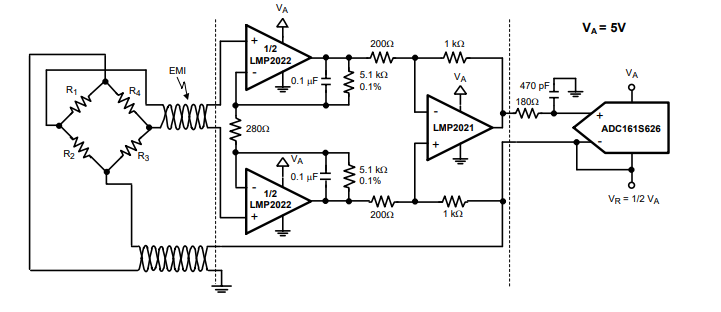

典型應用

應用
?精密儀器放大器
?電池供電儀器
?熱電偶放大器
?橋式放大器
