LMP2022 零漂移、低噪聲、EMI 硬化放大器

數據： LMP202x Zero-Drift, Low-Noise, EMI-Hardened Amplifiers 數據表

描述

LMP2021和LMP2022是單精度和雙精度運算放大器，提供超低輸入失調電壓，接近零輸入失調電壓漂移，極低輸入電壓噪聲和非常低高開環增益。它們是LMP精密系列的一部分，是儀表和傳感器接口的理想選擇。

LMP202x的輸入失調電壓漂移僅為0.004μV/°C，輸入失調電壓為0.4μV。這些屬性在高精度應用中提供了極高的精度。

專有的連續自動調零電路確保了令人印象深刻的CMRR和PSRR，消除了1 /f噪聲分量，并且無需在許多電路中進行校準。

LMP202x僅具有260 nV _PP（0.1 Hz至10 Hz）的輸入電壓噪聲且無1 /f噪聲分量，適用于工業精密電子秤等低頻應用。 160 dB的極高開環增益極大地降低了高增益應用中的增益誤差。 LMP202x具有超精密直流規格和極低噪聲，是位置傳感器，橋式傳感器，壓力傳感器，醫療設備和其他高精度應用的理想選擇，具有極低的誤差預算。

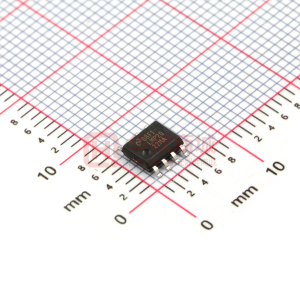

LMP2021提供5 -Pin SOT-23和8引腳SOIC封裝。 LMP2022采用8引腳VSSOP和8引腳SOIC封裝。

特性

（典型值，T _A = 25°C，V _S = 5 V）

輸入失調電壓（典型值）-0.4μV
輸入失調電壓（最大值）±5μV
輸入失調電壓漂移（典型值）-0.004 μV/°C
輸入失調電壓漂移（最大值）±0.02μV/°C

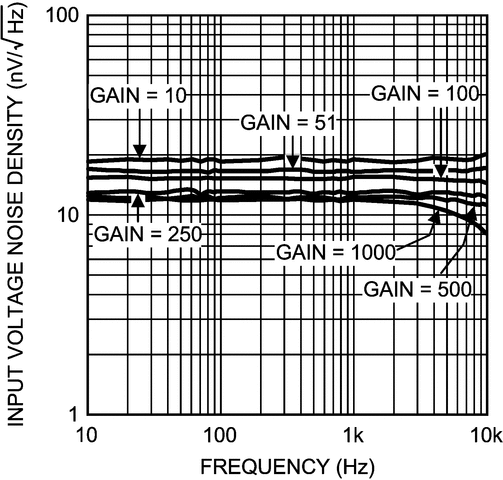

輸入電壓噪聲，A _V = 1000 11 nV /√ Hz
開環增益160 dB
CMRR 139 dB
PSRR 130 dB
電源電壓范圍2.2 V至5.5 V
電源電流（每個放大器）1.1 mA
輸入偏置電流±25 pA
GBW 5 MHz
壓擺率2.6 V /μs< /li>
工作溫度范圍-40°C至125°C
5引腳SOT-23,8引腳VSSOP和8引腳SOIC封裝

< /DIV>

參數 與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

LMP2022	LMP2021
2 ? ?	1 ? ?
2.2 ? ?	2.2 ? ?
5.5 ? ?	5.5 ? ?
5 ? ?	5 ? ?
2.6 ? ?	2.6 ? ?
In to V- Out ? ?	In to V- Out ? ?
0.005 ? ?	0.005 ? ?
0.004 ? ?	0.004 ? ?
0.95 ? ?	0.95 ? ?
11 ? ?	11 ? ?
139 ? ?	139 ? ?
Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?
SOIC VSSOP ? ?	SOIC SOT-23 ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
100 ? ?	100 ? ?
50 ? ?	50 ? ?
EMI Hardened Zero Drift ? ?	EMI Hardened Zero Drift ? ?
CMOS ? ?	CMOS ? ?
