LMH6518 900MHz、數字控制、可變增益放大器技術手冊

科技觀察員 ? 2025-05-15 14:56 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

LMH6518 是數字控制可變增益放大器,總增益范圍為 40dB(–1.16dB 至 38.8dB),步長為 2dB。所有增益下的?3dB 帶寬均為 900MHz。每個設置的增益精度通常為 0.1dB。與具有可調節滿量程范圍的 TI 每秒千兆次采樣 (GSPS) ADC 結合使用時,LMH6518 增益調整可適應從 6.8mVPP 到 920mVPP 的滿量程輸入信號,從而在 ADC 輸入端獲得 700mVPP 的標稱值。輔助輸出(+OUT AUX 和 ?OUT AUX)跟隨主輸出,旨在用于示波器觸發功能電路中,但也可在其他應用中用于別的用途。

數據手冊:*附件:LMH6518 900MHz、數字控制、可變增益放大器技術手冊.pdf

LMH6518 增益通過 SPI 兼容串行總線進行編程。在同時考慮器件增益和 GSPS ADC FS 輸入時,可實現 8.5mdB 的信號路徑組合增益分辨率。輸入和輸出為直流耦合。輸出是差分的,并具有單獨的共模電壓控制(針對主輸出和輔助輸出),并且具有可選的帶寬限制電路(適用于主輸出和輔助輸出),帶寬限制選項包括 20MHz、100MHz、200MHz、350MHz、650MHz、750MHz 或全帶寬。

特性
? 增益范圍:40dB
? 增益步長大小:2dB
? 與 GSPS ADC 的組合增益分辨率:8.5mdB
? 最小增益:-1.16dB
? 最大增益:38.8dB
? ?3dB 帶寬 (BW):900MHz
? 上升和下降時間:< 500ps
? 恢復時間:< 5ns
? 傳播延遲變化:100ps
? HD2(100MHz 時):?50dBc
? HD3(100MHz 時):?53dBc
? 輸入?yún)⒖荚肼暎ㄗ畲笤鲆妫?.98nV/√Hz
? 過壓鉗位可實現快速恢復
? 功耗:輔助關斷 1.1W 至 0.75W

引腳功能和配置

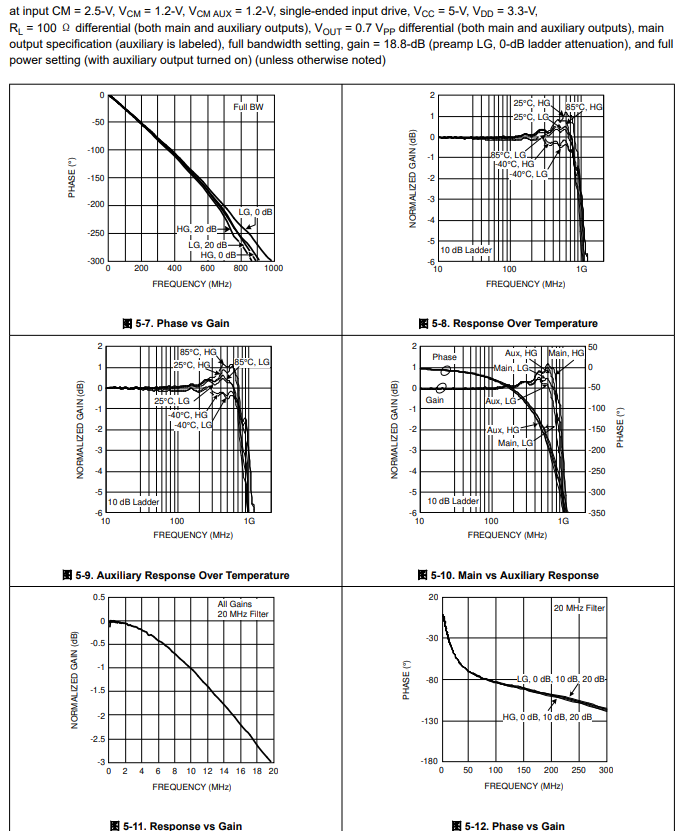

典型特性

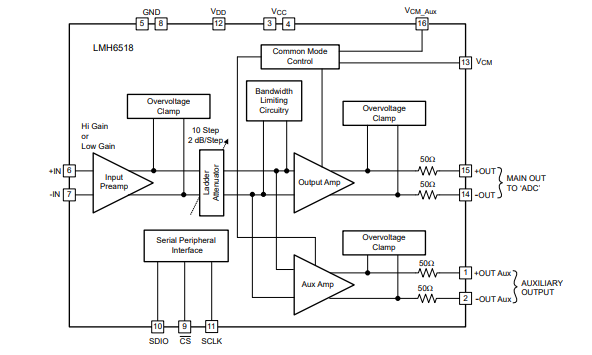

功能方框圖

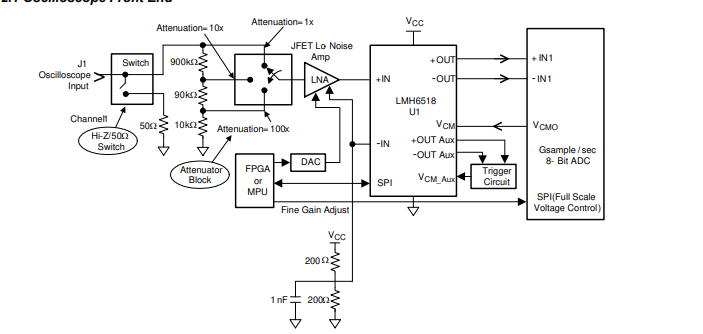

典型應用

應用
? 示波器可編程增益放大器
? 差分 ADC 驅動器
? 高頻單端輸入至差分轉換
? 精密增益控制應用
? 醫療應用
? RF/IF 應用
