LMH6514是一款高性能、數控可變增益放大器（DVGA）。它將精確的增益控制與低噪聲、超線性、差分放大器相結合。通常，LMH6514在廣泛的混合信號和數字通信應用中驅動高性能ADC，例如需要自動增益控制（AGC）來增加系統動態范圍的移動無線電和蜂窩基站。當與高速ADC結合使用時，系統動態范圍可以擴展高達42 dB。

數據手冊：*附件：LMH6514 具有 6.02dB 步進的 600MHz 數字控制、可變增益放大器技術手冊.pdf

LMH6514具有差分輸入和輸出，允許在單個5V電源上進行大信號擺動。它被設計為接受來自RF元件的信號并保持端接阻抗環境。輸入阻抗為200? 電阻。輸出阻抗為200? 或400? 并且是用戶可選擇的。獨特的內部架構允許使用單端和差分輸入信號。

LMH6514的輸入信號由一個高度線性的數控衰減器縮放，具有七個精確的6dB步長。衰減器輸出為高增益、超線性差分跨導器提供輸入信號。跨導器差分輸出電流可以通過使用片上200轉換為電壓? 或400? 荷載。跨導增益為0.1安培/伏，在驅動200伏時，最大電壓增益為+32 dB? 負載，或驅動400時為38 dB? load.

LMH6514在-40°C至+85°C的工業溫度范圍內運行。LMH6514采用16引腳、熱增強型WQFN封裝。

特征
42分貝范圍內的可調放大
精確的6.02分貝放大步驟
并行3位放大控制
片內寄存器放大器設置
完全差分信號路徑
單端轉差異能力
2002年輸入阻抗
小尺寸（4 mm x 4 mm）WQFN封裝

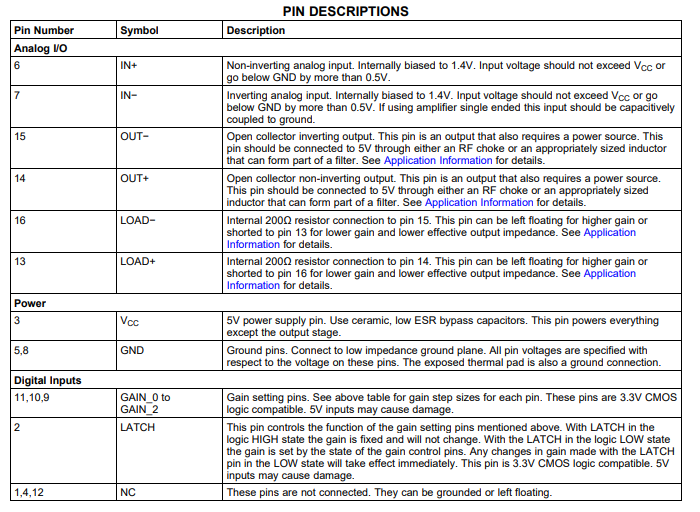

引腳功能和配置

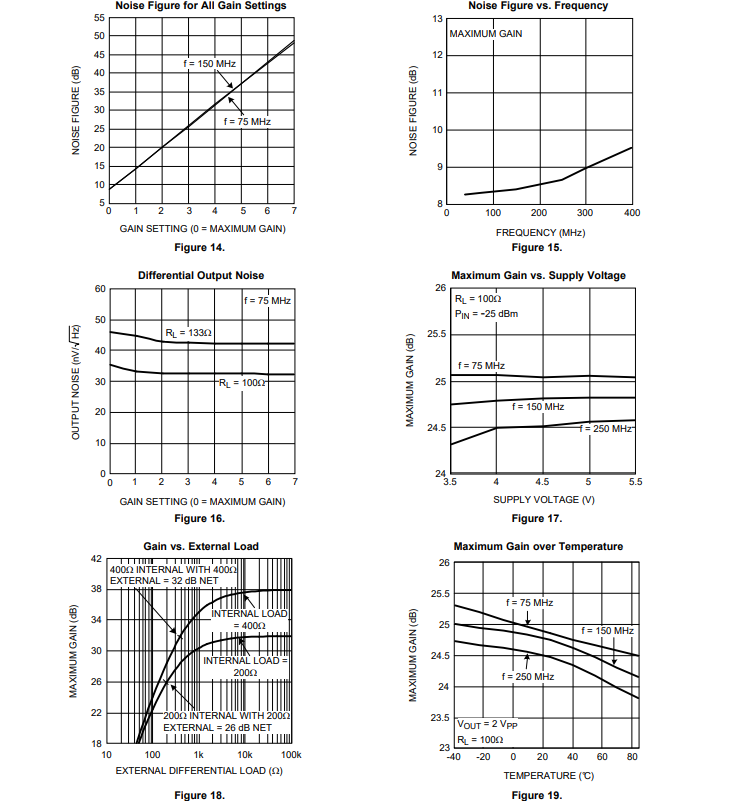

典型特性

應用
蜂窩基站
IF采樣接收機
儀表
調制解調
成像
差分線路接收器
