為助力客戶提升對觸摸相關方案的開發效率，優化用戶的體驗感。中微愛芯基于豐富的項目經驗，針對觸摸芯片硬件設計中的常見問題進行了系統梳理，顯著提升開發效率與終端用戶體驗。

1. 觸摸電阻值

AiP8F32XX系列芯片：建議1K。

AiP8F35XX系列芯片：建議10K。

2. GND的連接方式（僅AiP8F32XX系列需要注意， AiP8F35XX忽略該注意）

（1）芯片VDD端口連接的消抖電容端的GND、P07端口的觸摸基準電容CX的GND和芯片的GND，這三個GND必須盡可能的靠近，同時該段GND連接到總GND的走線盡可能的短，這樣有利于提高EFT性能和CS性能。如下圖布局就不合理，可能無法通過EFT或注入電流實驗。

（2）合理連接方式有如下兩種參考：導線連接和覆銅連接，如下圖。

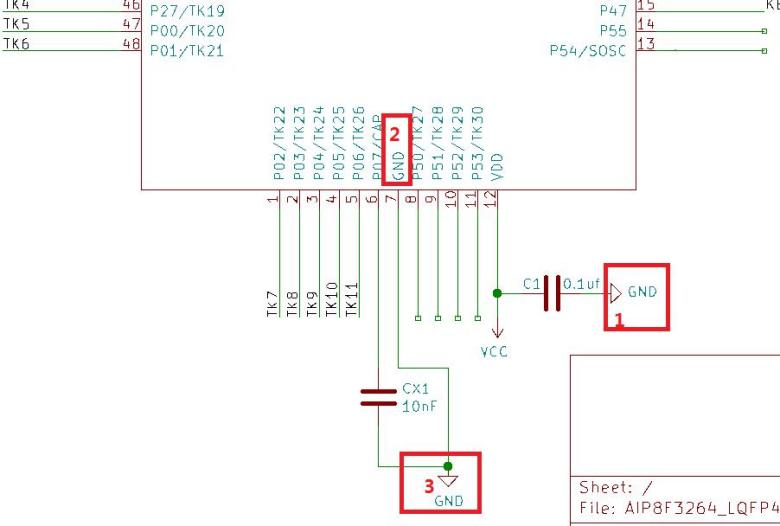

原理圖中GND連接

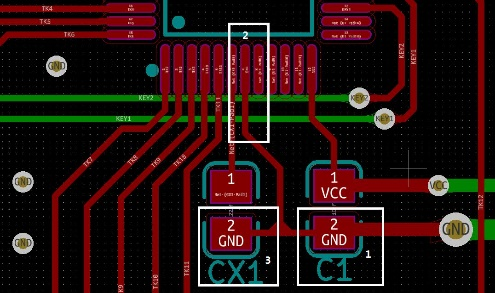

PCB中GND設計1

（采用導線方式連接）

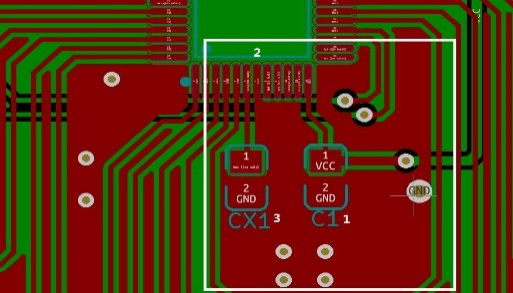

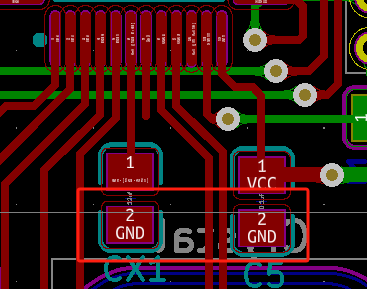

PCB中GND設計2

（采用覆銅方式連接）

（3）芯片VDD與GND走線寬度不低于30mil。

（4）芯片GND走線：單面板：芯片地距離總地盡可能短，且不建議走線太過彎曲，出現銳角情況。雙面板：建議GND覆銅，且盡可能的增加頂層與底層GND覆銅的過孔，增大GND電流能力，可提高EFT性能。

3.觸摸走線要求

（1）TouchPad到MCU觸摸引腳的走線TKline要盡量短和細（建議7-10mil)。

（2）所有觸摸走線長度盡量控制在18CM以內，保證觸摸靈敏度高，這樣及時電源抖動較大情況下，觸摸可靠性依然可以通過CS10V實驗。

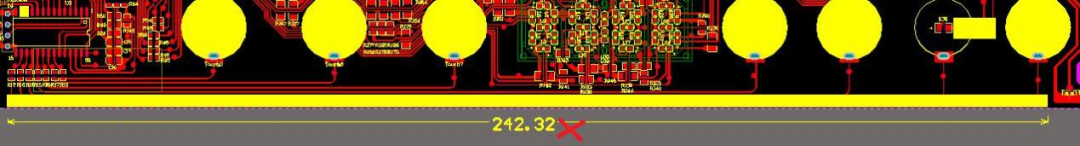

例如下圖中，觸摸走線為24CM，不符合設計要求，電源較差情況下，有可能無法通過CS10V實驗。

（3）建議把觸摸芯片放置靠中間位置，觸摸按鍵相對觸摸芯片呈對稱放置，有利于觸摸按鍵走線和靈敏度的一致性。

4.高壓信號處理

（1）高壓信號檢測：建議芯片檢測引腳附近添加一個RC濾波模塊。如下

RC濾波

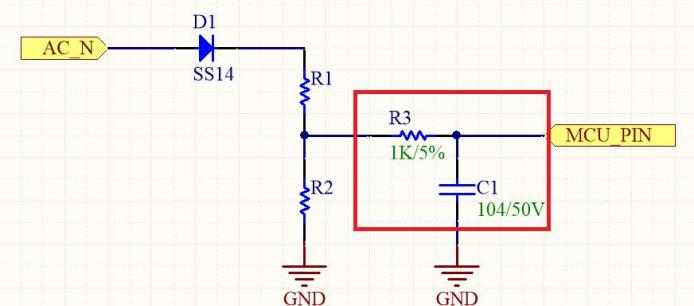

（2）過零信號檢測：硬件方案：采用隔離式檢測，同時在芯片檢測端口添加一個RC濾波模塊。如下

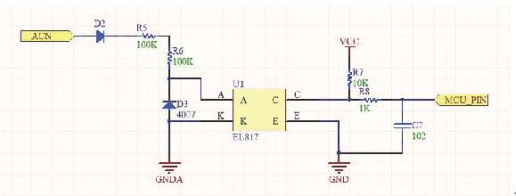

方式 1：采用光耦隔離方式

方式2：采用三極管隔離

（3）彈簧或者觸摸走線附近存在220V交流電壓。

當某個按鍵的觸摸走線靠近220V交流電壓時，同時發現僅僅該按鍵數據抖動異常，其他端口未見異常。則需要排查220V交流信號對觸摸按鍵的影響。

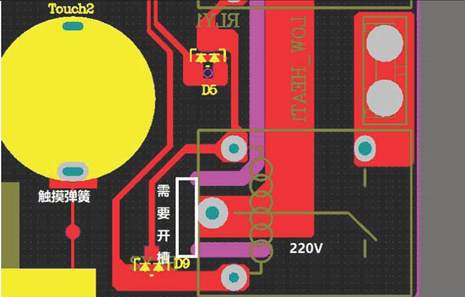

排查方法：將該觸摸按鍵的走線割斷，通過飛線連接彈簧，確保飛線遠離220V交流電壓，查看觸摸數據是否恢復正常。例如：電飯鍋項目中，常溫可通過注入電流實驗。加熱30分鐘，觸摸異常。經過排查發現，某個按鍵觸摸走線靠近220V高壓，且高溫加熱后，PCB材質的介電常數發生改變，從而導致該按鍵觸摸異常。解決方案：觸摸走線遠離220V交流或者通過PCB開槽（5mm以上）。

5.信號線處理

（1）芯片UART、I2C、SPI等與另外一顆MCU或者WIFI通信。

為了降低外接通信引腳對觸摸的影響，則可以在通信引腳上加 100~220pF電容來降低外部干擾到芯片觸摸的影響。一般建議通信引腳串聯電阻（100-510歐姆）、電容（100~220pF）形成RC濾波，其中電容C需盡量靠近MCU引腳。

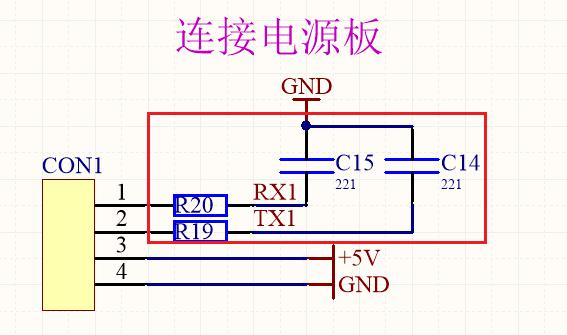

兩顆MCU間UART通信

MCU與WIFI通信

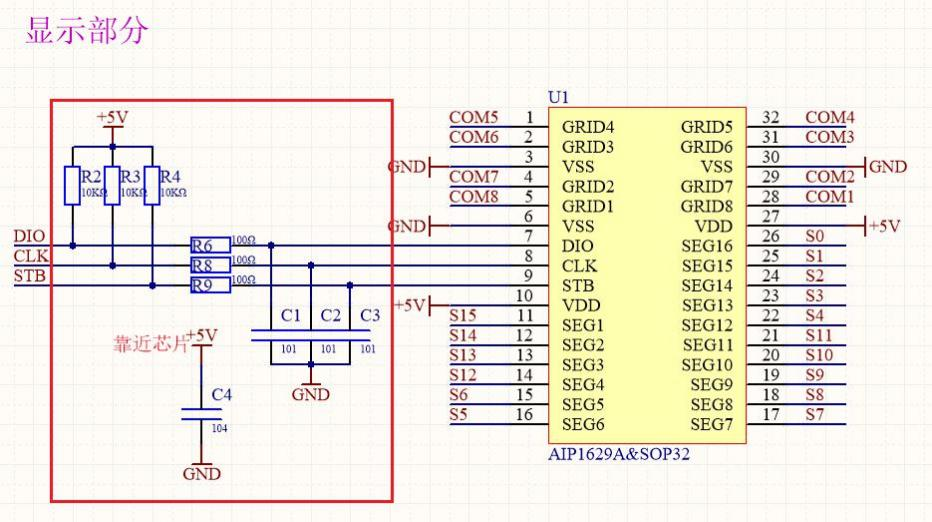

（2）MCU與 LED、LCD、時鐘電路等驅動芯片連接的通信。

一般建議通信引腳串聯電阻（100-510歐姆）、電容（100~220pF）形成RC濾波，其中濾波電容C需盡量靠近MCU引腳。

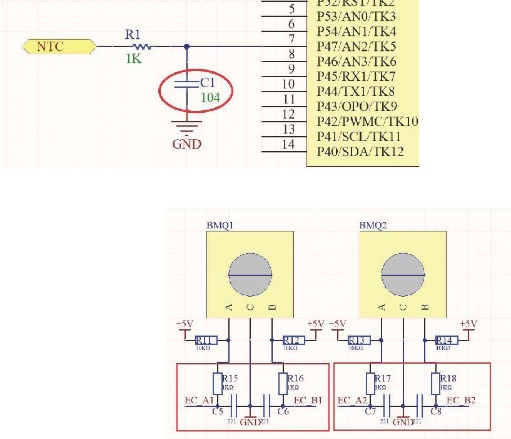

（3）AD、編碼器輸入口、紅外口等輸入引腳

模擬信號一般采用RC濾波后，再進入MCU引腳用于檢測。一般建議濾波電容C盡量靠近芯片引腳。

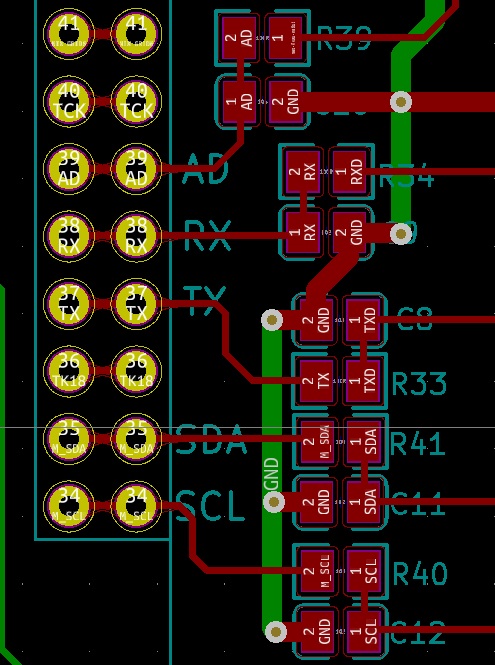

（4）下圖為參考PCB，通信等輸入引腳的濾波電容應盡量靠近芯片引腳。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
