真香警告！

西門子入門級PLC殺瘋了！

千呼萬喚始出來的200SMART V3.0，這次帶著硬核升級殺回來了：UDT結構化數據類型、數組自由定義、FB塊封裝等功能下放，堪稱小型PLC界的“越級刺客”！更狠的是運動控制性能直接反超1200PLC，這波操作讓工控人直呼：入門機也能玩高端局的操作？

200SMART V3.0新功能

首先，我們來看看200SMART PLC具體完善了哪些功能？

1.老版本的PLC間接尋址功能：3.0以下版本的PLC做間接尋址需要至少分以下3步，如圖所示：建立指針、地址偏移、讀取地址中的數據。

2. 新版本的SMART PLC的間接尋址則是采用數組的方式：通過改變其下表值就可以實現間接尋址，具體使用方法如下：

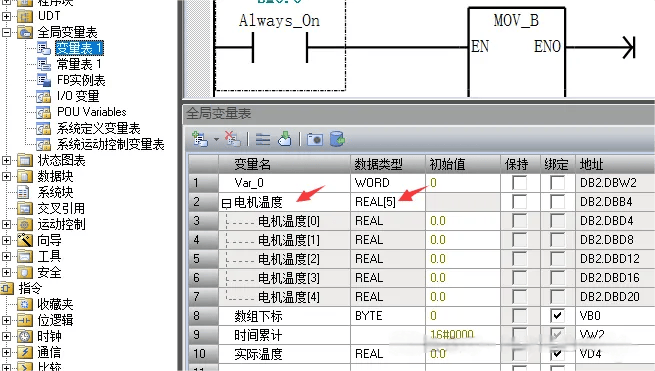

(1)在"全局變量表"中建立一個名稱為"電機溫度"的數組，其中包括5個元素，其下標值是從0至4，每個元素的數據類型都是"REAL"。如電機溫度[0]是第0個元素，如電機溫度[1]是第1個元素,那么我們編程的時候只要改變中闊號的里數值就改變了地址。如下圖所示"電機溫度[0]"的地址是DB2.DBD4，"電機溫度[1]"的地址是DB2.DBD8.

(2)程序編寫

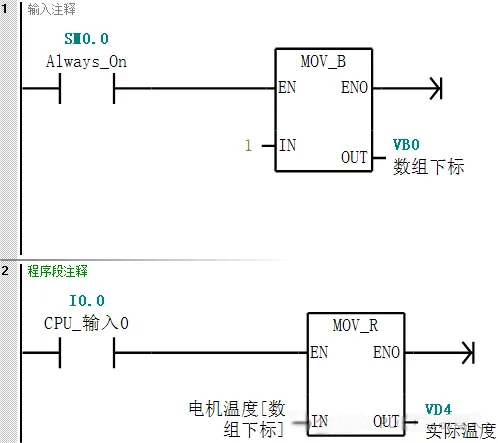

程序段1是將"1"傳送給VB0地址，程序段2是當接通I0.0時，將電機溫度[1]里的值傳送給VD4。如果將VB0中的數值改為2，則可以將將電機溫度[2]里的值傳送給VD4，這樣就很方便的實現了間接尋址的功能。

200SMART V3.0本次更新的功能,比如支持UDT數據類型、數組數據類型、FB塊等，這其實很接近1200PLC編程功能,在運動控制方面甚至強于1200PLC,接下來我們就簡單對比它倆的UDT的使用方法。

UDT的使用對比

1.200SMART UDT的使用方法

(1) 200SMART PLC的UDT數據類型建立

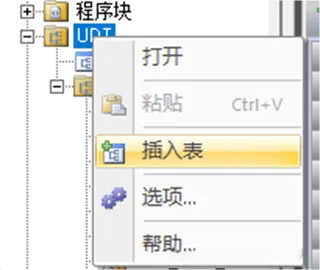

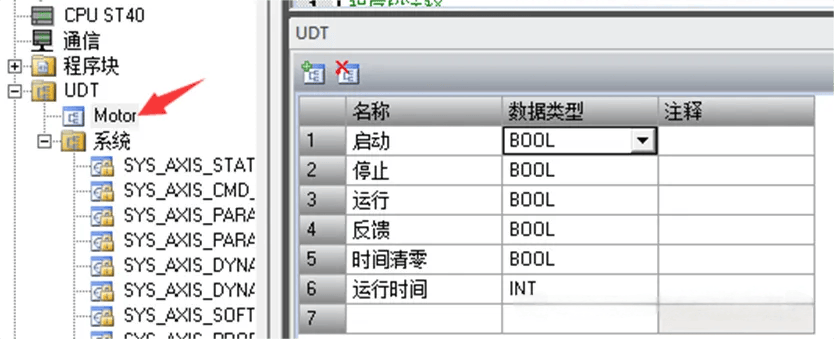

在軟件的項目樹中點擊“插入表”，然后新建1個名字為“Motor”名稱的UDT數據類型。其中包含“啟動”“停止”“運行”等變量。

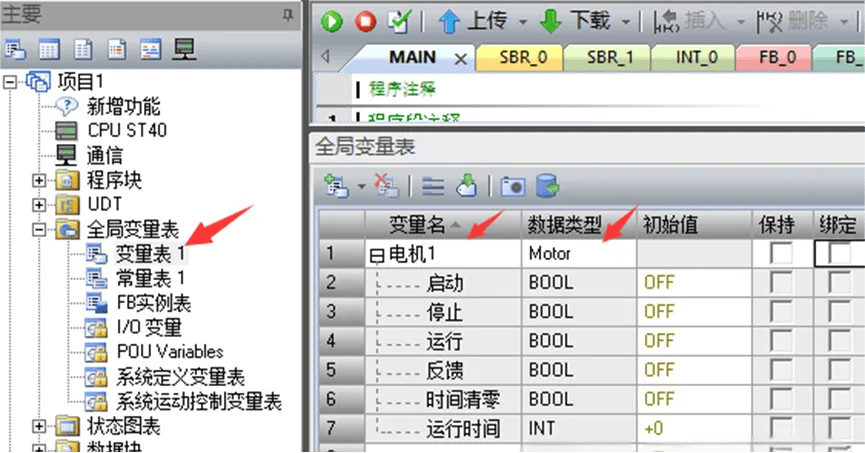

在“變量表1”中新建1個變量，名稱為“電機1”，數據類型為我們建立的“Motor”，其中“Motor”包含的變量有“啟動”“停止”“運行”等。

(2)引用UDT中數據類型：引用的UDT變量是通過變量名稱的方式，如下圖所示。

2.1200PLC UDT的使用方法

(1)1200 PLC的UDT數據類型建立

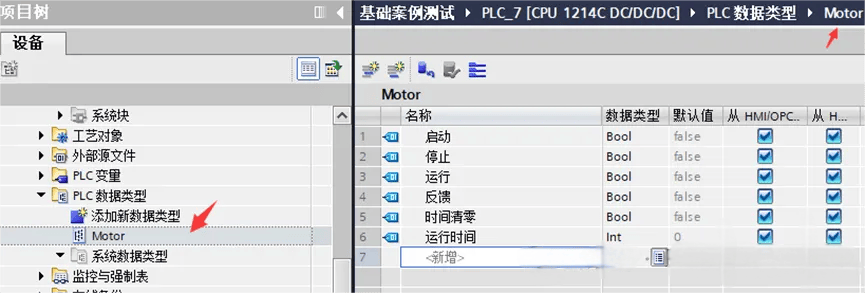

在軟件的項目樹中的數據類型下新建名稱為“Motor”的UDT數據。

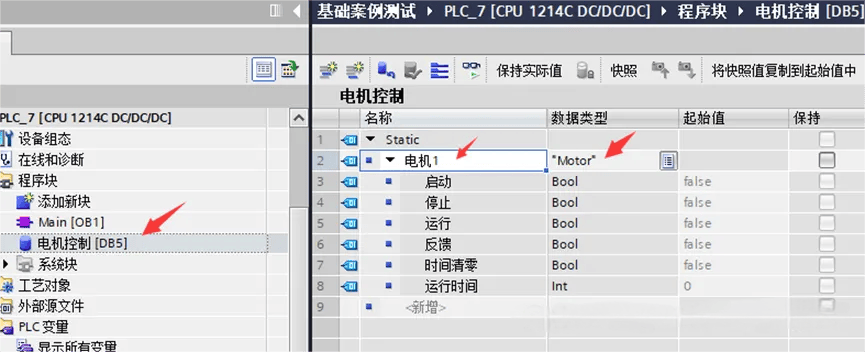

新建DB數據塊，然后在數據塊中新建名稱為“電機1”的數據。其中“Motor”包含的變量有“啟動”“停止”“運行”等。

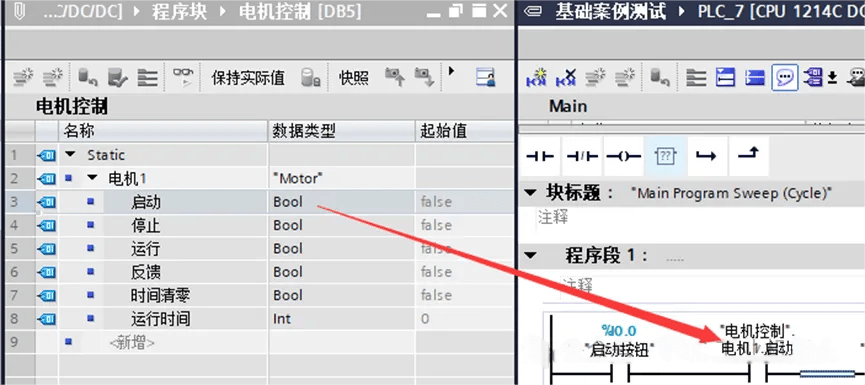

(2)引用UDT中數據類型：它引用UDT數據還是比較簡單的，直接可以拖拽的方式。

200SMART V3.0：新增UDT（用戶定義數據類型）、數組和FB功能塊，支持全局數據塊內直接創建UDT，兼容經典STEP 7編程習慣，適合老舊項目升級。

1200 PLC：需在TIA Portal中通過DB塊關聯UDT，支持自動硬件標識符映射，適合新項目開發，但遷移成本較高。

總之，200SMART V3.0對傳統用戶更友好，1200則更適合集成化系統設計。

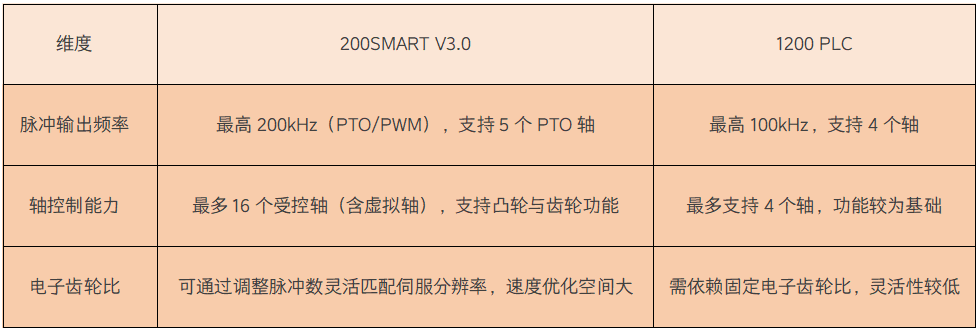

運動控制性能對比

技術亮點：200SMART V3.0新增PLCopen標準指令集，支持變量編程，可直接調用運動控制向導生成代碼，降低開發門檻。

無線通訊方案分享

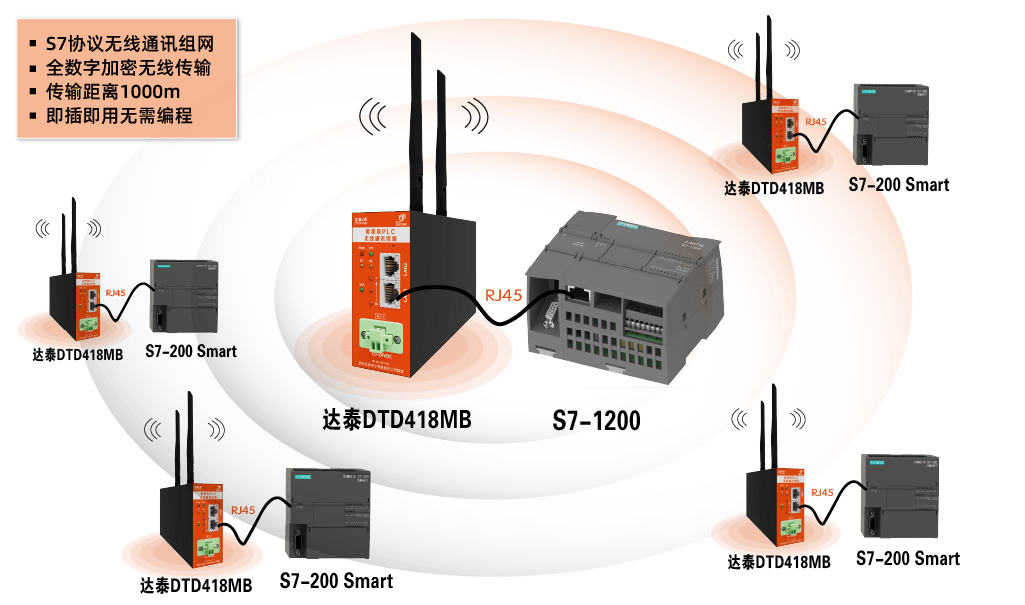

本方案以西門子S7-1200和S7-200SMART PLC為例，在S7專用協議下實現無線以太網通信實現過程。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備。

總結

200SMART V3.0這波升級，明擺著要收割兩類用戶：

1.預算有限的技術控：用70%的價格獲得1200的80%功能，還要啥自行車？

2.老舊設備改造黨：保留傳統編程習慣的同時擁抱結構化編程，真·無縫銜接。

至于1200PLC？高端市場地位依舊穩如老狗，但中小型項目的蛋糕怕是保不住了——這場入門與中端的貼身肉搏，西門子自己才是最大贏家！
