1 案例說明

1. 設置網關采集DLT698電表數據數據
2. 把采集的數據轉成EthernetIP協議轉發給其他系統。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。
網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. 仰科網關。支持采集DLT698電表數據，EthernetIP協議轉發。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 配置VFBOX網關

1. 打開VFBOX STUDIO軟件。新建一個工程。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

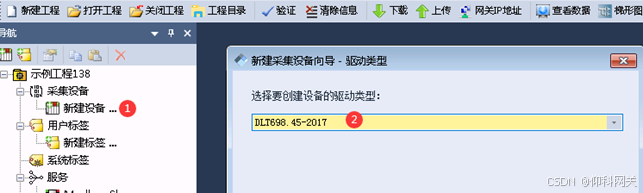

2. 新建設備，選擇DLT698協議。

3. 選擇和電表連接的網關上的串口。波特率設置成和電表保持一致。以實際電表的波特率為準，一般是1200或者2400，偶校驗。有的電表是9600.

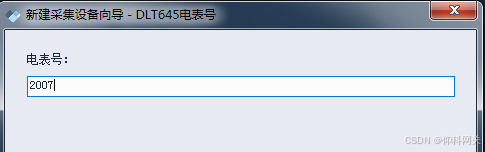

4. 輸入12位的電表表號。必須是12位。不能確認可找電表廠家確認。如果網關只連接了一個電表，也可以輸入AAAAAAAAAAAA，作為廣播表號進行單個電表測試。

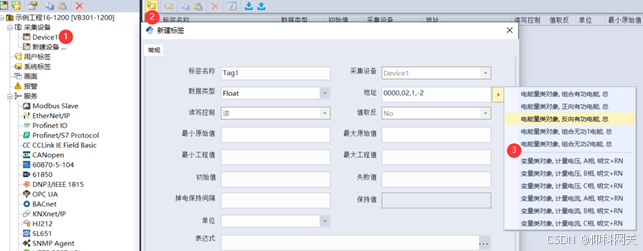

5. 按如下順序，添加要采集的數據。可添加多個數據。

6. 如下為采集電表的三相電壓。

7. 完成上述配置后，點擊“下載”，把工程下載到網關中，點擊“查看數據”，查看網關采集到的數據情況。

5 其他說明

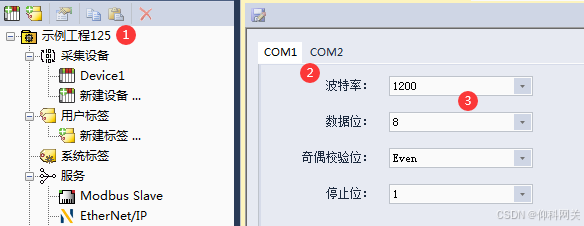

1. 如下可以修改網關串口的波特率。

2. 如果不能采集到電表的數據。可在檢查一下這幾個參數配置。1）網關和電表的波特率是否一致。一般電表是1200或者2400，偶檢驗。2）電表的表號是否正確。如果不能確定，可以輸入12個A，進行測試。
3. 有的698電表是9600，偶校驗的配置。表號是電表標簽No.的后10位加00組成12位表號。

6 使用EthernetIP轉發數據

1. 網關可以作為Ethernet/IP協議的從站，外部設備做Ethernet/IP的主站。

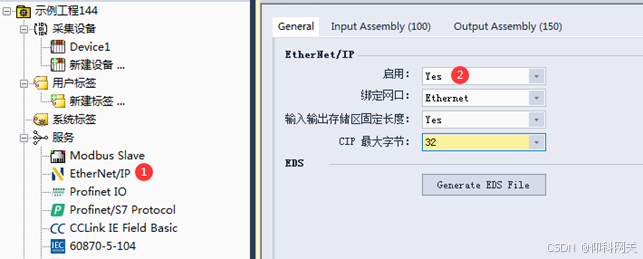

2. 到菜單“服務-EtherNet/IP”，啟用設置成Yes。


參數 說明
綁定網口 如果是單網口設備，不需要更改。
兩個網口的網關，選擇網關連接EthernetIP設備的網口。
輸入輸出存儲區固定長度 輸入輸出區的固定長度，一般選擇Yes。對應下面的“CIP最大字節”使用。如果選擇yes，CIP最大字節是32，則輸入?yún)^(qū)長度為32個字節，輸出區固定長度為32個字節
CIP最大字節 選擇輸入去和輸出區的最大字節長度。單位字節。
Input Assembly（100）， 輸入數據區，網關輸出給主站的數據，路徑地址是100
Output Assembly（150） 輸出數據區，主站輸出給網關的數據，路徑地址是150

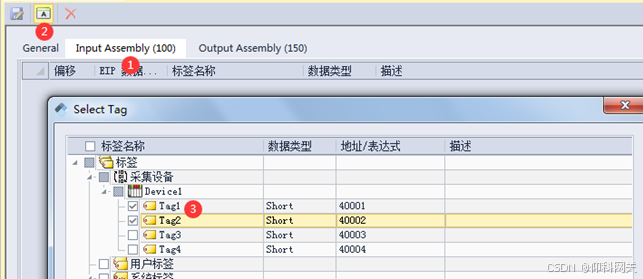

3. 點擊“Input Assembly”，添加兩個數據。Input Assembly是指外部系統來網關讀取的數據。

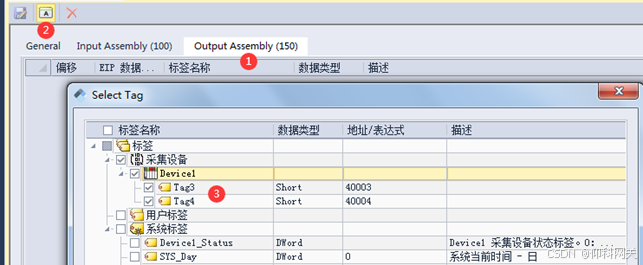

4. 點擊“Output Assembly”,添加兩個數據。Output Assembly是指外部系統要寫入到網關的數據。

5. 完成以上設置后，點擊下載，把工程下載的網關里。

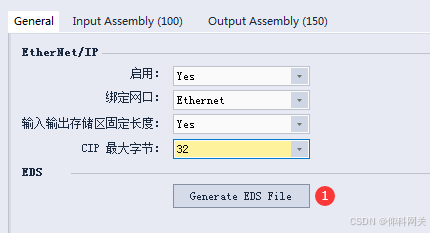

6. 點擊“Generate EDS File”可以生成EDS文件，把生成的EDS文件下載到EthernetIP主站設備后，就可以和網關進行數據通信了。

7. 如果修改了某些參數，需要重新下載工程到網關中，并重新生產EDS文件，然后再導入到相應的設備中。

7 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。

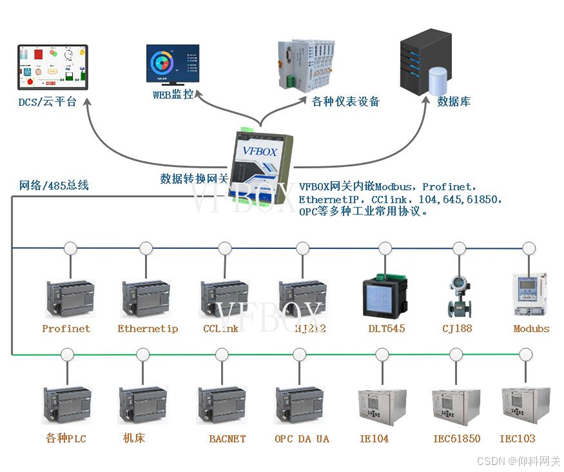

5. 網關運行架構如下
