PGA112和PGA113器件（二進制和示波器增益）在10引腳VSSOP封裝中提供兩個模擬輸入、一個三引腳SPI接口和軟件關閉。PGA116和PGA117（二進制和范圍增益）在20針TSSOP封裝中提供10個模擬輸入、具有菊花鏈功能的SPI接口以及硬件和軟件關閉。

數據手冊：*附件：PGA117 具有10通道多路復用器的零溫漂、100μV失調電壓、低噪聲、RRO（范圍增益）可編程增益放大器技術手冊.pdf

所有版本都提供用于系統級校準的內部校準通道。通道分別連接到GND、0.9 VCAL、0.1 VCAL和VREF。VCAL是連接到通道0的外部電壓，用作系統校準參考。二進制增益為：1、2、4、8、16、32、64和128；范圍增益為：1、2、5、10、20、50、100和200。

特征
軌到軌輸入和輸出
失調：25 μV（典型值）、100 yV（最大值）
零漂移：0.35 pV/' c（典型），1.2 pV/°C
（最大）
低噪音：12 nV/VHz
輸入失調電流：最大+5 nA（25°C）
收益誤差：最大0.1%（G & 32），
最大0.3%（G > 32）
二進制收益：1，2，4，8，16，32，64，128（PGA 112.
PGA 116）
范圍收益：1，2，5，10，20，50，100，200
（PGA 113、PGA 117）
收益切換時間：200 ns
2通道多路轉換器：PGA 112.PGA 113
10通道多路轉換器：PGA 116、PGA 117
四個內部校準通道
專為驅動CDAC ADC而優化的放大器
輸出擺幅：電源軌50 mA
混合電壓系統的AVop和DVop
lo= 1.1 mA（典型）
軟件和硬件預設：lo ''''
（典型）
溫度范圍：-40 ℃至125 ℃
SPim接口（10 MHz），帶雛菊鏈能力

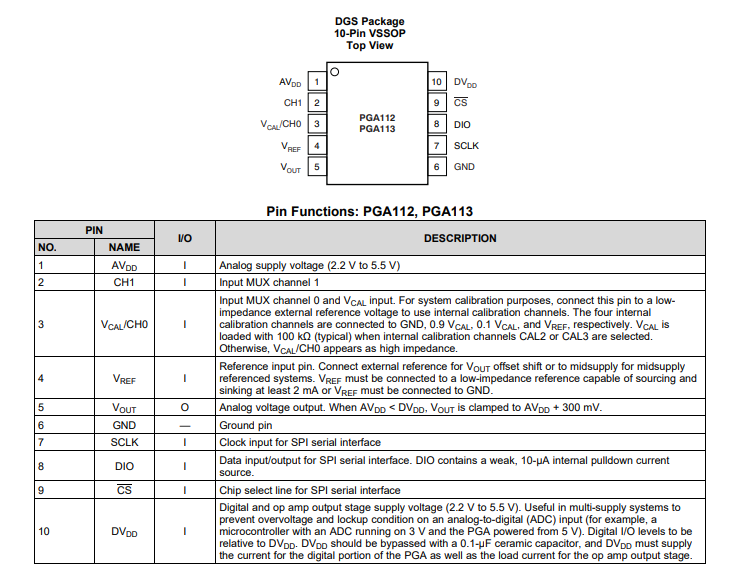

引腳功能和配置

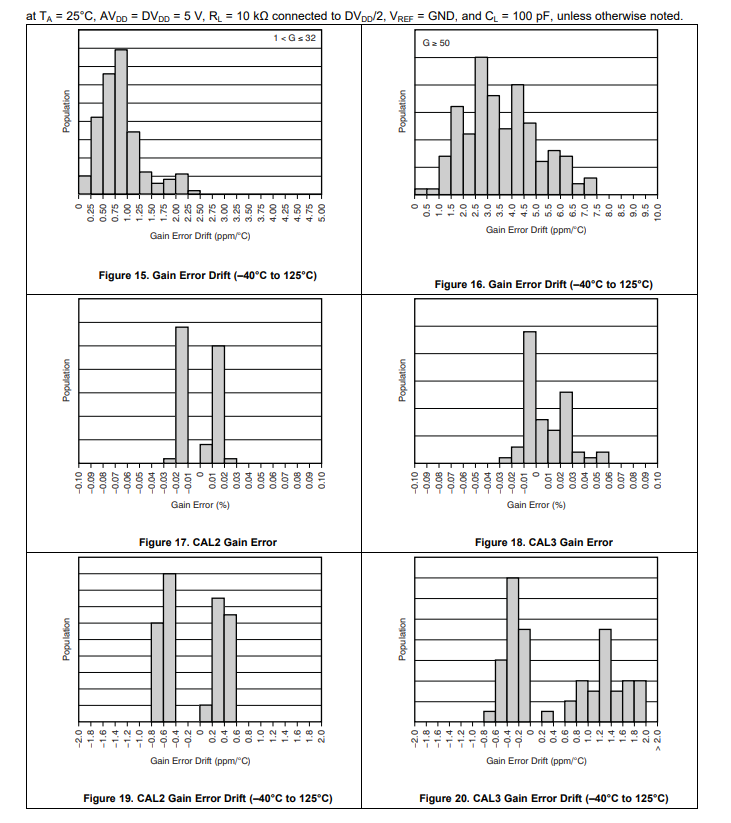

典型特性

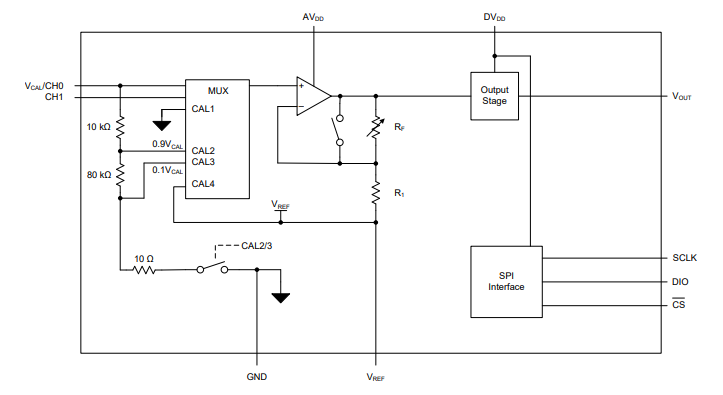

功能方框圖

應用
遠程電表讀數
自動增益控制
便攜式數據采集
基于PC的信號采集系統
測試和測量
可編程邏輯控制器
電池供電儀表
手持式測試設備
