Texas Instruments PGA849精密可編程增益放大器是一款寬帶寬、低噪聲可編程增益儀表放大器(PGIA)，適用于差分到單端轉換。PGA849具有八種二進制增益設置（從0.125V/V的衰減增益到最大16V/V），可以通過三個數字增益選擇引腳進行選擇。

數據手冊：*附件：Texas Instruments PGA849精密可編程增益放大器數據手冊.pdf

Texas Instruments PGA849架構經過優化，可驅動采樣率高達1MSPS的高分辨率、精密模數轉換器(ADC)的輸入，無需額外的ADC驅動器。輸出級電源與輸入級去耦，以保護ADC或下游器件免遭過驅損壞。

超β輸入晶體管提供超低的輸入偏置電流，進而提供0.3pA/√Hz的超低輸入電流噪聲密度，因而PGA849成為幾乎任何傳感器類型的通用選擇。低噪聲電流反饋前端架構即使在高頻下也能提供出色的增益平坦度，得益于此，PGA849是一款出色的高阻抗傳感器讀出器件。輸入引腳上的集成保護電路可處理超出電源電壓高達±40V的過壓。

特性

• 差分至單端轉換
• 八個引腳可編程二進制增益：G (V/V)=1/8、1/4、1/2、1、2、4、8和16
• 低增益誤差漂移：±2ppm/°C（最大值）
• 更快的信號處理
  • 寬帶寬：在所有增益下均為10MHz
  • 高壓擺率：G≥?V/V時為35V/μs
  • 穩定時間：700ns（到0.01%）、950ns（到0.0015%）
  • 輸入級噪聲：G=16V/V 時為8.6nV/√Hz
  • 可通過濾波器選項實現更好的SNR
• ±40V超出電源電壓的輸入過壓保護
• 輸入級電源范圍
  • 單電源：8 V至36 V
  • 雙電源：±4 V 至±18 V
• 獨立輸出電源引腳
• 輸出級電源范圍
  • 單電源：4.5 V至36 V
  • 雙電源：±2.25 V 至±18 V
• 指定溫度范圍: -40°C至+125°C
• 3mm×3mm QFN小型封裝

應用

• 工廠自動化和控制
• 模擬輸入模塊
• 數據采集 (DAQ)
• 測試與測量
• 參數測量單元(PMU)

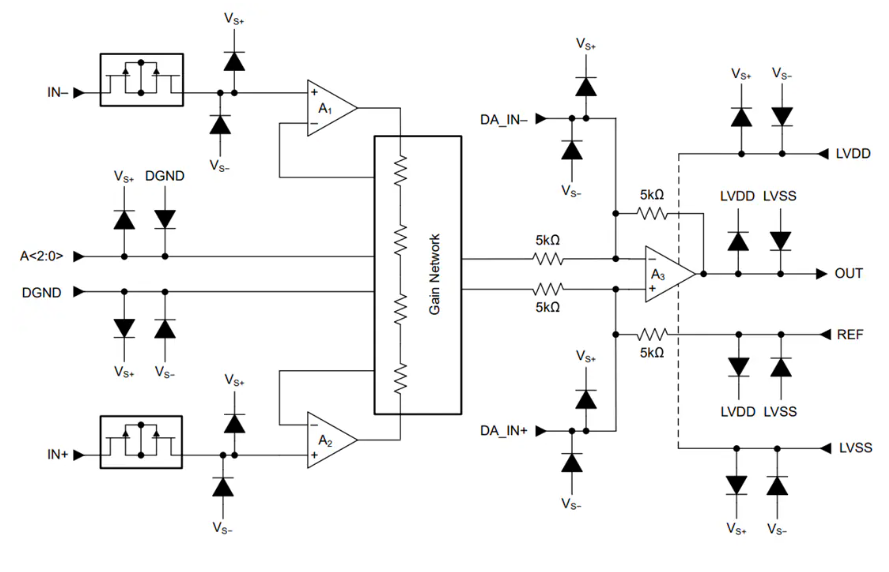

功能框圖
