LMP8358是TI LMP精密放大器系列中的精密可編程增益儀表放大器。其增益可以通過SPI兼容串行接口或并行接口編程為10、20、50、100、200、500或1000。或者，可以使用兩個外部電阻器將其增益設置為任意值。LMP8358采用專利技術測量并持續校正其輸入偏移電壓，消除了隨時間和溫度的偏移漂移以及1/f噪聲的影響。其接地感測CMOS輸入具有高CMRR和低輸入偏置電流。它能夠感應共模范圍內的差分輸入電壓，從負電源以下100mV到正電源以下1.4V，使其成為與接地參考傳感器、電源參考傳感器橋以及任何其他需要精度和長期穩定性的應用接口的理想解決方案。此外，LMP8358包括故障檢測電路，用于檢測開路和短路輸入以及與信號源的連接惡化。LMP8358的其他功能使其成為許多應用的通用解決方案，包括軌到軌輸出、低輸入電壓噪聲和高增益帶寬積。

數據手冊：*附件：LMP8358 具有診斷功能的零漂移可編程儀器放大器技術手冊.pdf

特征
除非另有說明，典型值，Ta25°C
電源電壓2.7V至5.5V
電源電流1.8 mA
最大增益誤差0.15%
最大增益漂移16 ppm/c
最小CMRR 110 dB
最大失調電壓10 pV
最大失調電壓漂移50 nV/c
GBW（Gain = 10）8 MHz
最大非線性100 ppm
工作溫度范圍-40 ° C至125°C
輸入故障檢測
SPl或Pin可配置模式
1.8GHz時的EMIRR 92分貝
14-Pin solc和14.Pin TSSoP封裝

引腳功能和配置

典型特性

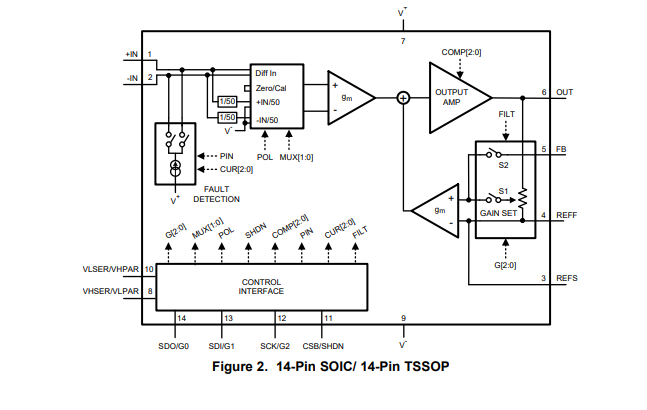

功能方框圖

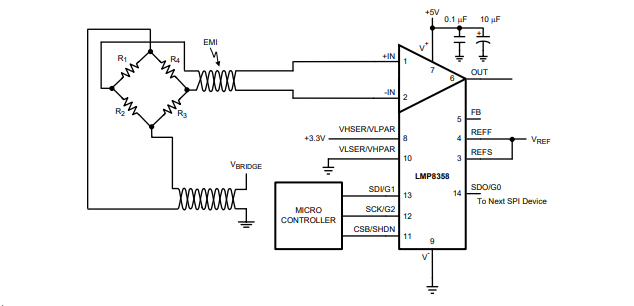

典型應用

應用
橋傳感器放大器
熱堆放大器
便攜式儀器
醫療器械
精確低端電流傳感
