FanySkill的“等距”功能，支持按設定間距偏移元素或批量復制，常用于過孔陣列放置：通過設定精確間距值，使用鍵盤方向鍵快速陣列復制過孔，既保證排列整齊美觀度，又能更便捷的放置過孔陣列。

1、在菜單欄中點擊“FanySkill-布局-等距”選項，如圖1所示。

圖1 打開“等距”功能

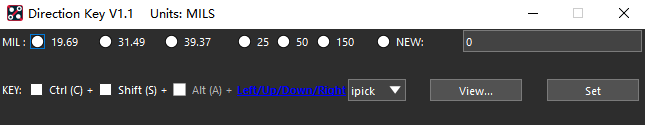

2、彈出“Direction Key V1.1”對話框，如圖2所示，在彈窗中頂部的“Units”顯示當前使用的單位，同步allegro軟件系統中的單位，可在軟件設置中更改單位，如圖3所示，中間數值可以直接點擊選擇需要的間距，也可以選上“NEW”，在右邊的框中填入需要的數值，設置好距離后點擊“set”按鈕，即可去執行復制或偏移操作。

圖2 “Direction Key V1.1”對話框

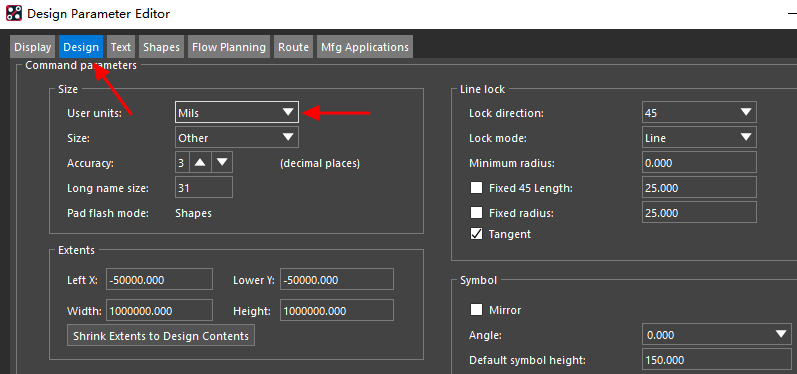

圖3 更改單位

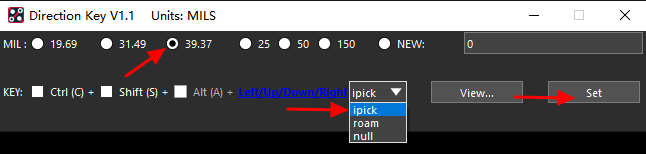

3、以放置陣列過孔為例：打開“等距”功能，在“Direction Key V1.1”對話框設置間距數值，例如選39.37mil，再點擊“set”按鈕，如圖4所示，注意要選到“ipick”選項才可以操作。

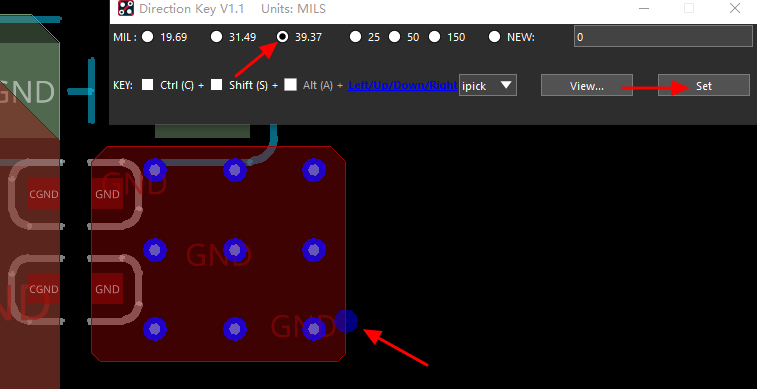

圖4 設置間距

4、在點擊工具欄快捷圖標，打開復制命令，如圖5所示，復制一個過孔點擊鍵盤上方向鍵盤即可進行打孔，如圖6所示。

圖5 打開復制命令

圖6 等間距拷貝過孔
