水位檢測在水資源管理、城市防洪、農業灌溉、家用電器和工業生產等多領域發揮積極建設作用。利用水位傳感器，可以實現水資源的智能管理，提高生產效率。

本文介紹了安信可 Ai-M61-32S 開發板結合水位傳感器實現水位監測計的項目設計。

項目方案

通過讀取 IO 接口的模擬值，進行電壓轉換，獲取檢測到的電壓值，進一步通過電壓-水位校準，實現水位高度的串口打印和串口繪圖，實時水位監測功能。

電壓轉換

根據歐姆定律，V = I / R，電壓和電阻成正比；

因此通過獲取 3.3V 和 GND 對應的模擬數值（實測為 3199 和 21），

即可得到實際電壓的轉換公式 Valtage = val * (3.3 / (3199-21)) .

代碼

#include

void setup() {

pinMode(19, INPUT);

Serial.begin(115200);

}

void loop() {

int val = analogRead(19); // analog value reading

float vlt = val * (3.3 / (3199-21)); // real voltage conversion

Serial.println(vlt);

delay(200);

}

按住 IO2 鍵的同時，短按 EN 鍵，進入下載模式，配置端口號后上傳工程，復位運行程序。

效果

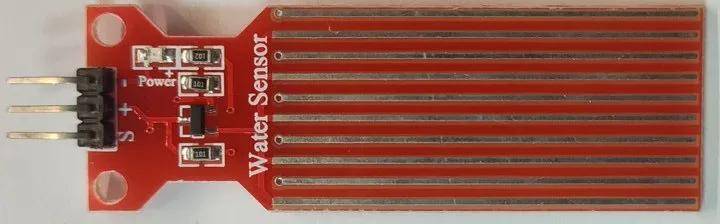

水位傳感器

水位傳感器（Water Sensor）可以檢測水位高度（檢測高度：0 - 40 mm），亦可用作雨滴傳感器，用于各種天氣狀況的監測，檢測是否下雨及雨量的大小，廣泛應用于汽車自動刮水系統、智能燈光系統、洗衣機和智能天窗系統等。

模塊簡介

當模塊上電，電源指示 LED 點亮；

工作電壓：DC 3.3V - 5V ；

輸出類型：模擬信號；

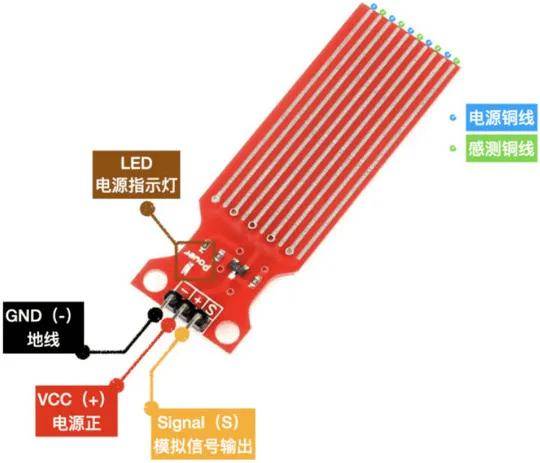

傳感器具有 10 條裸露的銅線，其中 5 條是電源銅線，另外 5 條是感測銅線。

走線隔行平行排列，每?jī)蓷l電源銅線間有一條感測銅線。

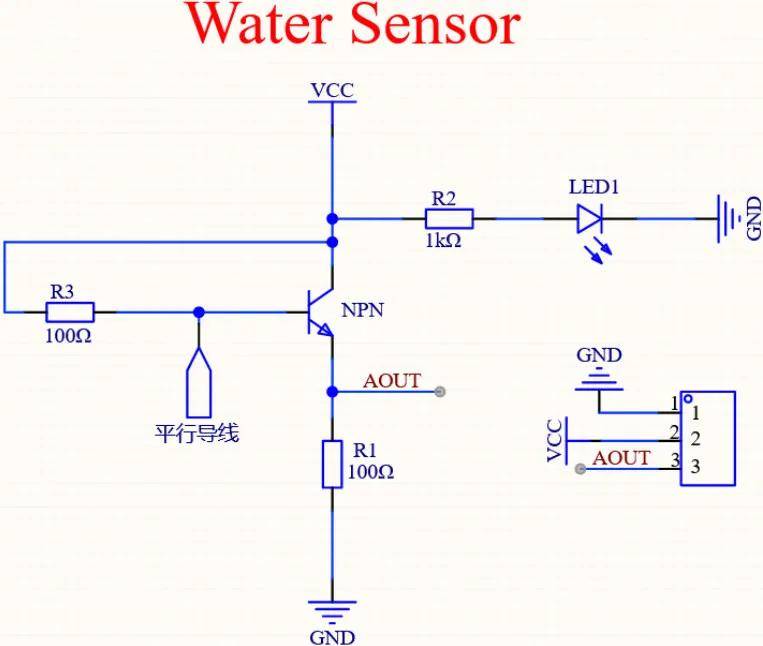

模塊原理圖

參考：水位檢測報警 - Telesk

引腳定義

S（信號）為模擬輸出；

+（VCC）為傳感器供電；

–（GND）為接地。

參考：Arduino Uno 水位傳感器

運行原理

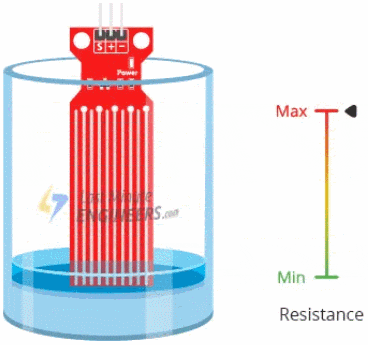

當平行銅線之間有水時，水浸沒的高度不同，電流不同。銅線間的電阻根據水位的變化而變化。

電阻與水的高度成反比（傳感器浸水越深，導電性越好，電阻越小，電流越大）。

參考：水位傳感器如何工作并與Arduino接口

因此根據 ADC 測量傳感器輸出的電壓，便可以確定水位。

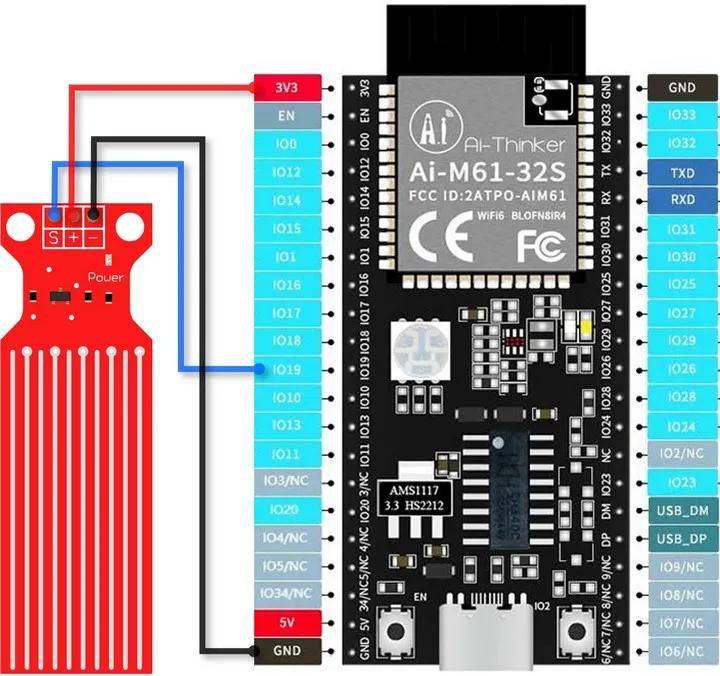

硬件連接

S -> IO19

+ -> 3V3

- -> GND

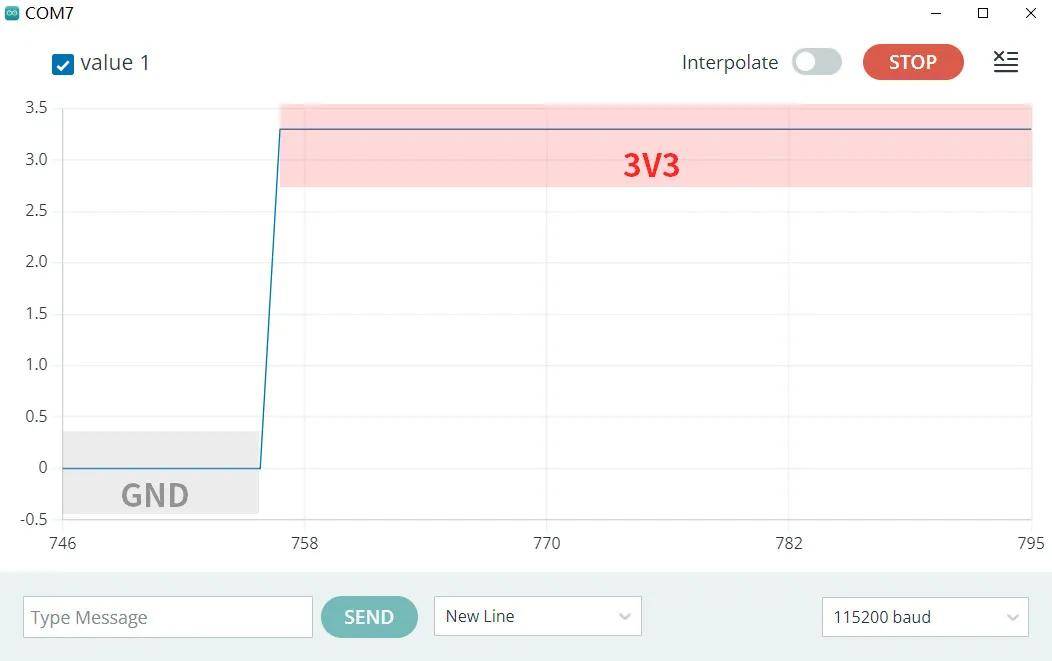

硬件連接完成后，打開串口，此時輸出的電壓值應為 0 。

水位校準

由于各地的水質差異，導電性能不同，因此需要根據實際情況進行校準。

多次校準，取平均值；

每次校正前，需將 PCB 表面的平行銅線擦干，待測得電壓為 0 時再置入水中，記錄水位值和電壓值。

校準數據采集

水位 10 毫米，相應的串口輸出電壓為 1.25 伏特

增加水位高度，采集多組電壓-水位數據。

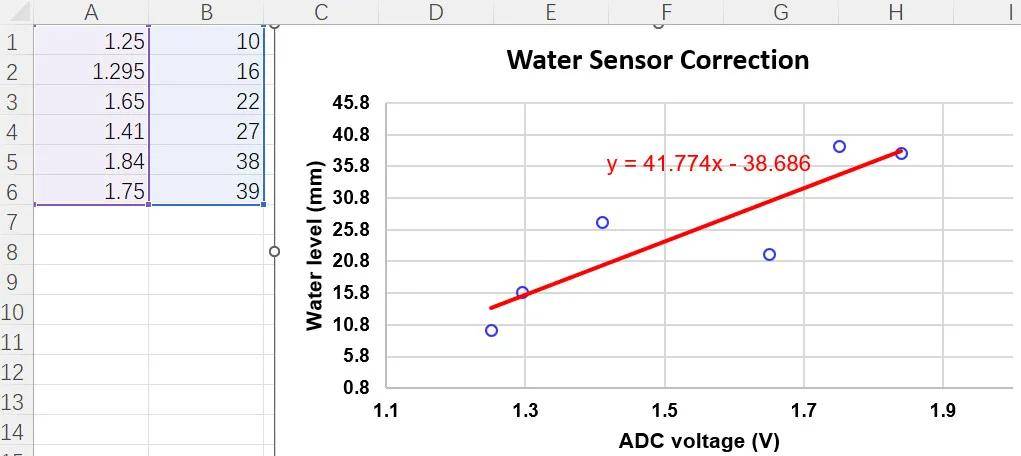

假設 ADC 讀取電壓（V）與水位高度為線性相關關系，對上述數據進行擬合。使用 Excel 軟件進行擬合，獲得擬合表達式 y = 41.774 x - 38.686。

工程代碼

在代碼中添加相應的水位高度定義

#include void setup() { pinMode(19, INPUT);

Serial.begin(115200); } void loop() { int val = analogRead(19); // analog sensor value

float vlt = val * (3.3 / (3199-21)); // real voltage conversion float wl = 41.774 * vlt - 38.686; // water level (mm)

Serial.print(val);

Serial.print(","); Serial.print(vlt); Serial.print(","); Serial.println(wl); delay(200);

}

保存代碼，構建工程，上傳固件，復位后運行程序。

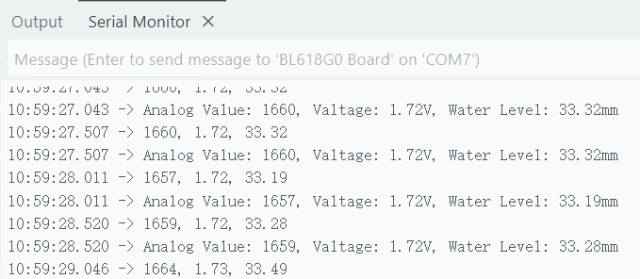

打開串口助手，連接目標串口對應的設備端口號，打開串口，獲取實時 IO 模擬值、電壓值（伏特）和水位值（毫米）。

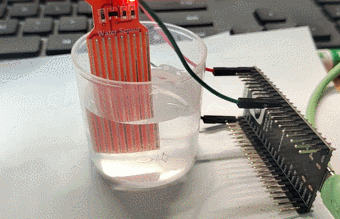

效果演示

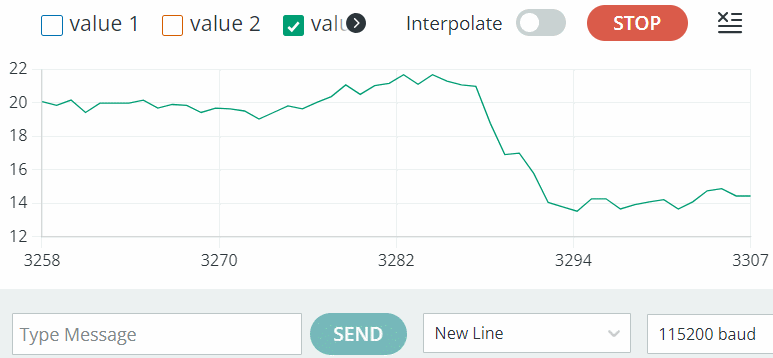

對應的水位演化曲線

水位的數碼管顯示

在前面關于 ADC 讀取電壓并結合水位傳感器實現電壓-水位高度轉換的基礎上，增加 4 位共陽 數碼管顯示 水位高度的功能。

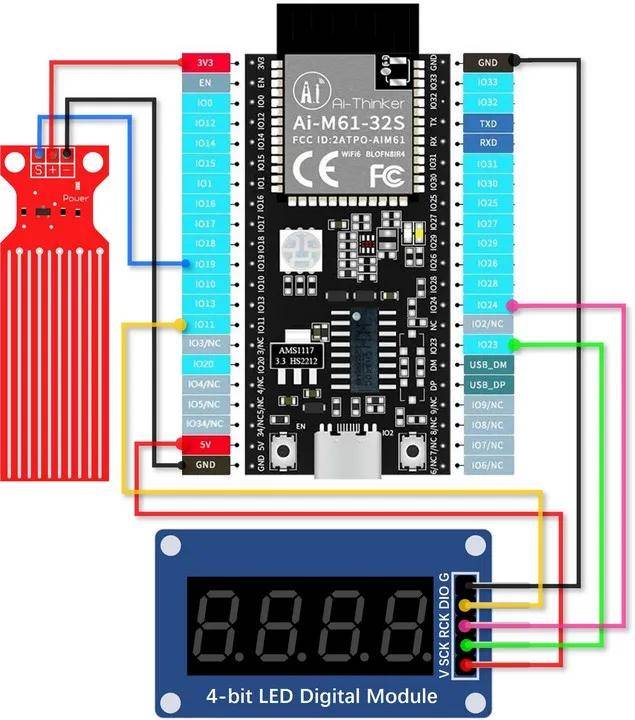

硬件連接

這里采用 2 個 74HC595 驅動的 4 位共陽數碼管，支持 3.3V 至 5V 的寬電壓輸入，僅需 3 個信號引腳即可驅動。

水位傳感器接線方式

Water-sensor_S -> IO19

Water-sensor_+ -> 3V3

Water-sensor_- -> GND

數碼管接線方式

4Bit-segment_SCLK -> IO23

4Bit-segment_RCLK -> IO24

4Bit-segment_DIO -> IO11

工程代碼

#include

const int sensorPin = 19; // water-level sensor pin

// 74HC595 引腳設置

const int latchPin = 24; // RCLK

const int clockPin = 23; // SCLK

const int dataPin = 11; // DIO

unsigned char num[]={0xC0, //"0"

0xF9, //"1"

0xA4, //"2"

0xB0, //"3"

0x99, //"4"

0x92, //"5"

0x82, //"6"

0xF8, //"7"

0x80, //"8"

0x90 //"9"

};

void setup()

{

pinMode(latchPin,OUTPUT);

pinMode(clockPin,OUTPUT);

pinMode(dataPin,OUTPUT);

pinMode(sensorPin, INPUT);

// uart setting

Serial.begin(115200);

}

/* ------------ loop for serial print and segment display -------------- */

void loop() {

int count = 0;

int val = analogRead(sensorPin); // analog sensor value

float vlt = val * (3.3 / (3199-21)); // real voltage conversion

float wl = 41.774 * vlt - 38.686; // water level (mm)

//Serial.print("Analog Value: ");

Serial.print(val); // in order to serial plot

Serial.print(", ");

//Serial.print("Voltage: ");

Serial.print(vlt);

//Serial.print("V");

Serial.print(", ");

//Serial.print("Water Level: ");

Serial.println(wl);

//Serial.println("mm");

Serial.println((String)"Analog Value: " + val + ", Valtage: " + vlt + "V, Water Level: " + wl + "mm"); // serial print string

while (count < 25) // loop 25 times for delay 500ms (20ms every display)

{

if (wl < 0){

disp(0);

}else{

disp(wl); // display water level

}

count++;

}

}

/* ------------ segment display number (dynamics scanning) -------------- */

void disp(float n)

{

int t = 5;

int yi = ((int)(n*10))%10;

int ge = (int)n%10;

int shi = ((int)n/10)%10;

int bai = ((int)n/100)%10;

if(bai>0){

shiftOut(dataPin,clockPin,MSBFIRST,num[bai]);

}else{

shiftOut(dataPin,clockPin,MSBFIRST,0xFF);

}

shiftOut(dataPin,clockPin,MSBFIRST,0b00001000);

digitalWrite(latchPin, HIGH);

delay(t);

digitalWrite(latchPin,LOW);

if(shi>0){

shiftOut(dataPin,clockPin,MSBFIRST,num[shi]);

}else{

if(bai>0){

shiftOut(dataPin,clockPin,MSBFIRST,num[0]);

}else{

shiftOut(dataPin,clockPin,MSBFIRST,0xFF);

}

}

shiftOut(dataPin,clockPin,MSBFIRST,0b00000100);

digitalWrite(latchPin, HIGH);

delay(t);

digitalWrite(latchPin,LOW);

shiftOut(dataPin,clockPin,MSBFIRST,num[ge]&0x7F);//與運算加入小數點

shiftOut(dataPin,clockPin,MSBFIRST,0b00000010);

digitalWrite(latchPin, HIGH);

delay(t);

digitalWrite(latchPin,LOW);

shiftOut(dataPin,clockPin,MSBFIRST,num[yi]);

shiftOut(dataPin,clockPin,MSBFIRST,0b00000001);

digitalWrite(latchPin, HIGH);

delay(t);

digitalWrite(latchPin,LOW);

}

/* ------------ shiftOut -------------- */

void shiftOut(uint8_t dataPin, uint8_t clockPin, uint8_t bitOrder, uint8_t val)

{

uint8_t i;

for (i = 0; i < 8; i++) {

if (bitOrder == LSBFIRST)

digitalWrite(dataPin, !!(val & (1 << i)));

else

digitalWrite(dataPin, !!(val & (1 << (7 - i))));

digitalWrite(clockPin, HIGH);

digitalWrite(clockPin, LOW);

}

}

●注意 shiftOut 函數需要定義；

●由于每次采樣數值均存在較大波動，為了避免數碼管動態刷新過于頻繁，加入循環延長數據刷新時間；

●或者多次采樣取平均值，進而減小水位數值的波動，使數碼管的顯示更穩定。

效果顯示

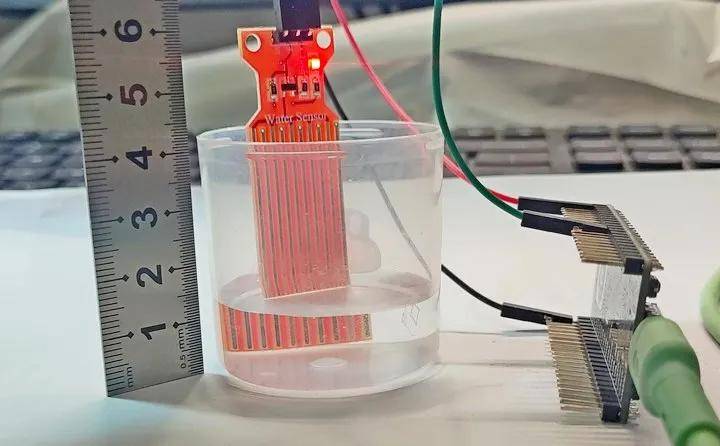

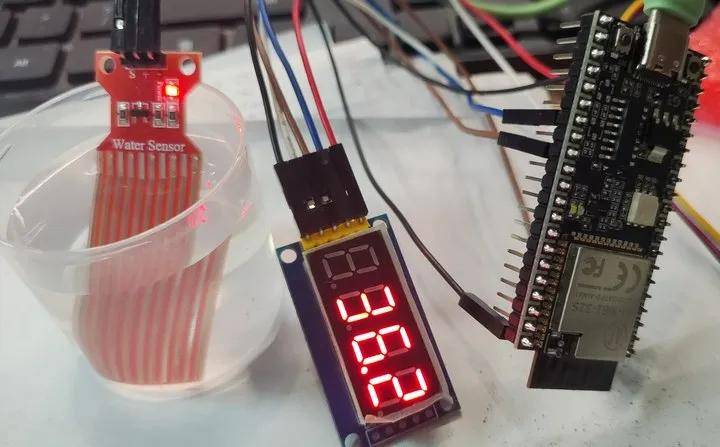

數碼管顯示水位

動態

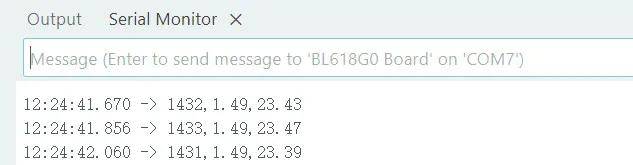

串口輸出電壓和水位值

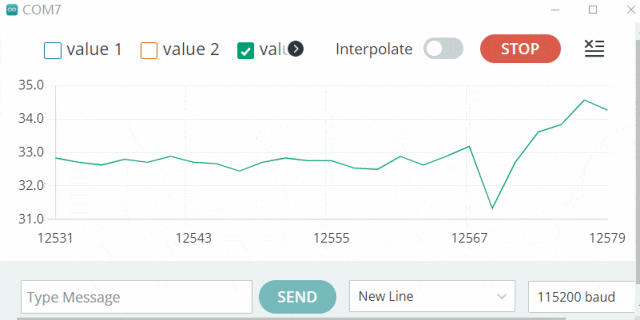

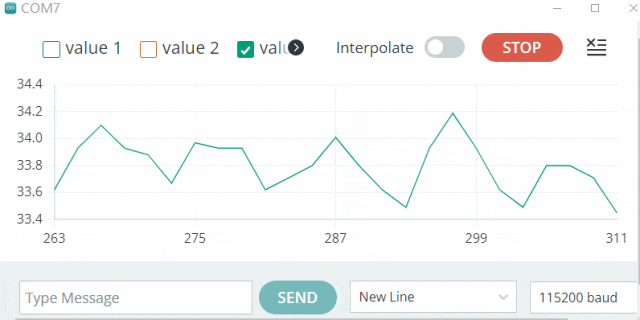

動態水位的演化曲線

靜態水位的演化曲線
