近期山東有客戶送修一臺泰克DPO3034示波器，報修故障為測不到信號，通道壞，隨即工程師進行檢測。首先觀察外觀有無明顯損壞，缺件，破損等異常情況。目測這臺示波器除了缺少一個旋鈕之外別的正常，隨即進行上電檢測。

經過檢測1、2、3通道測不到信號，阻抗測試為開路。運行自校準結果為：校準錯誤。根據目前情況來看大概率是示波器通道板燒毀。

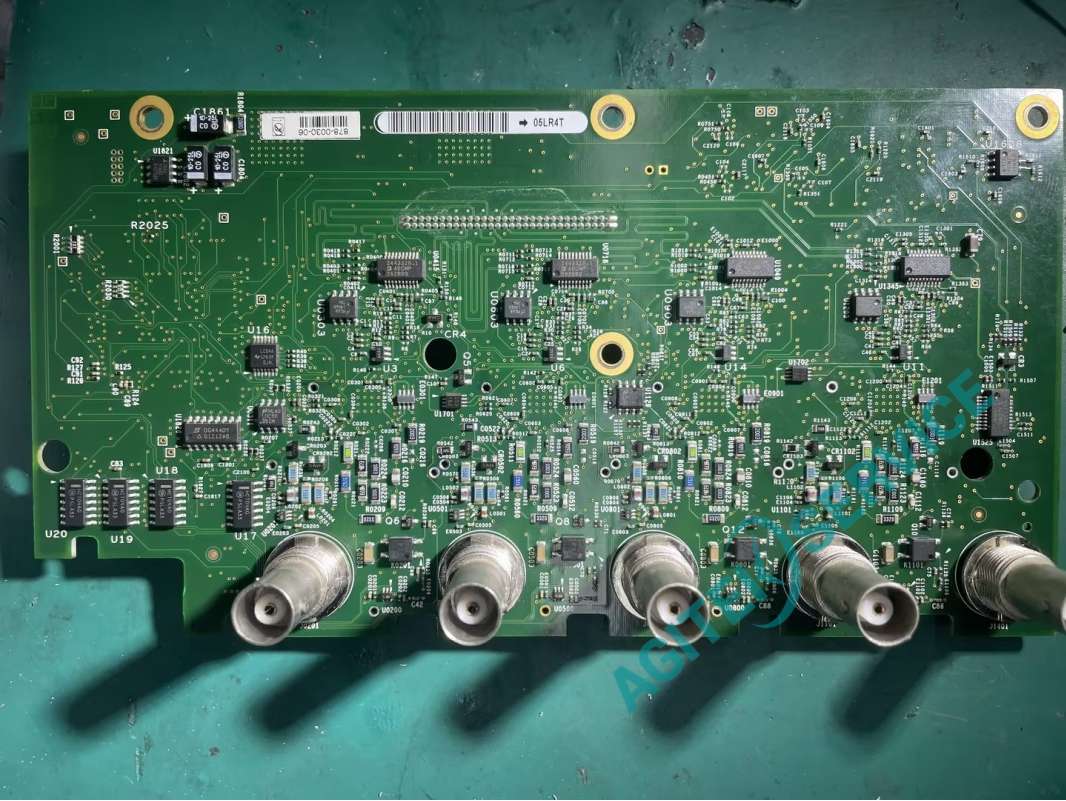

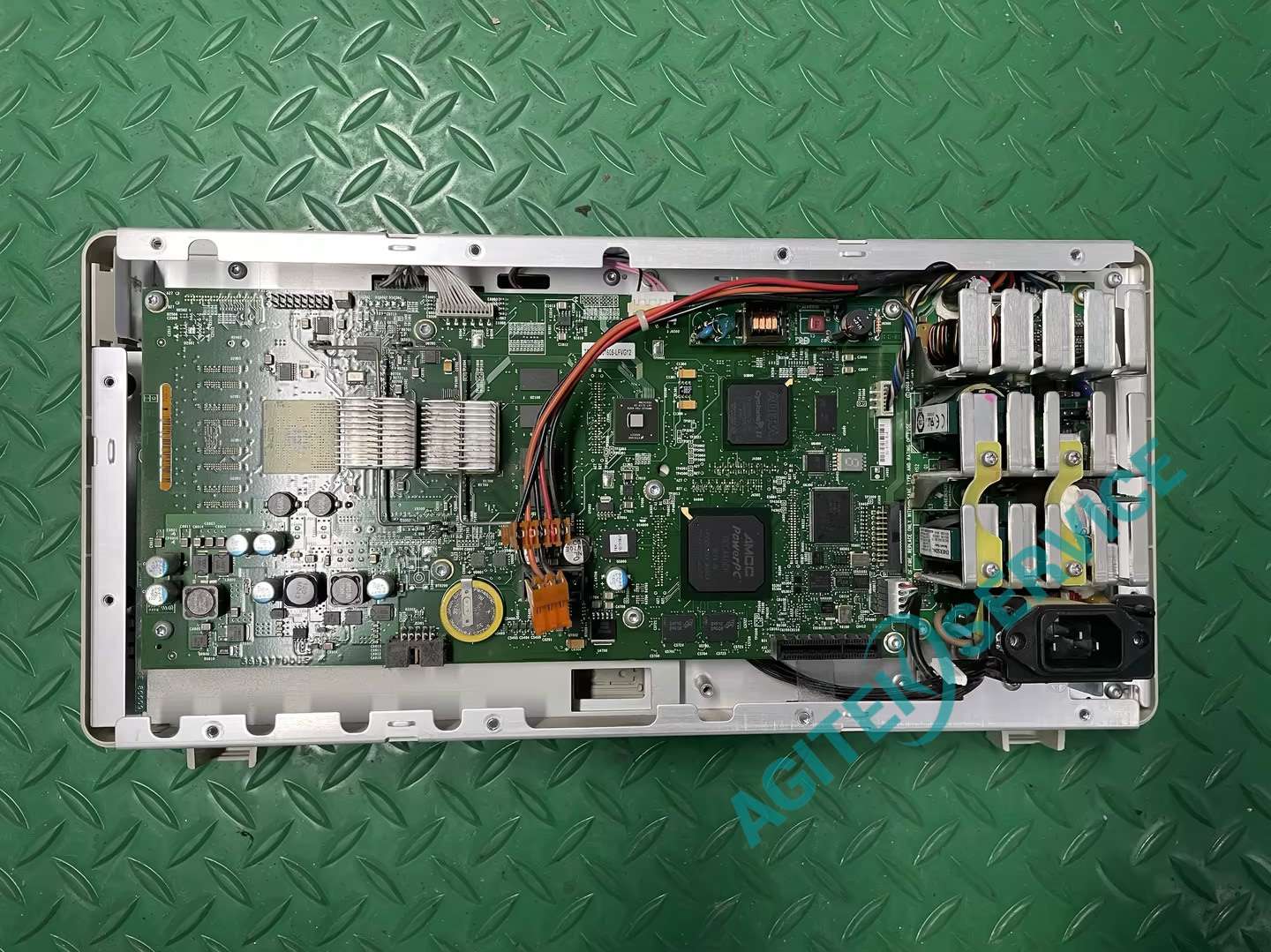

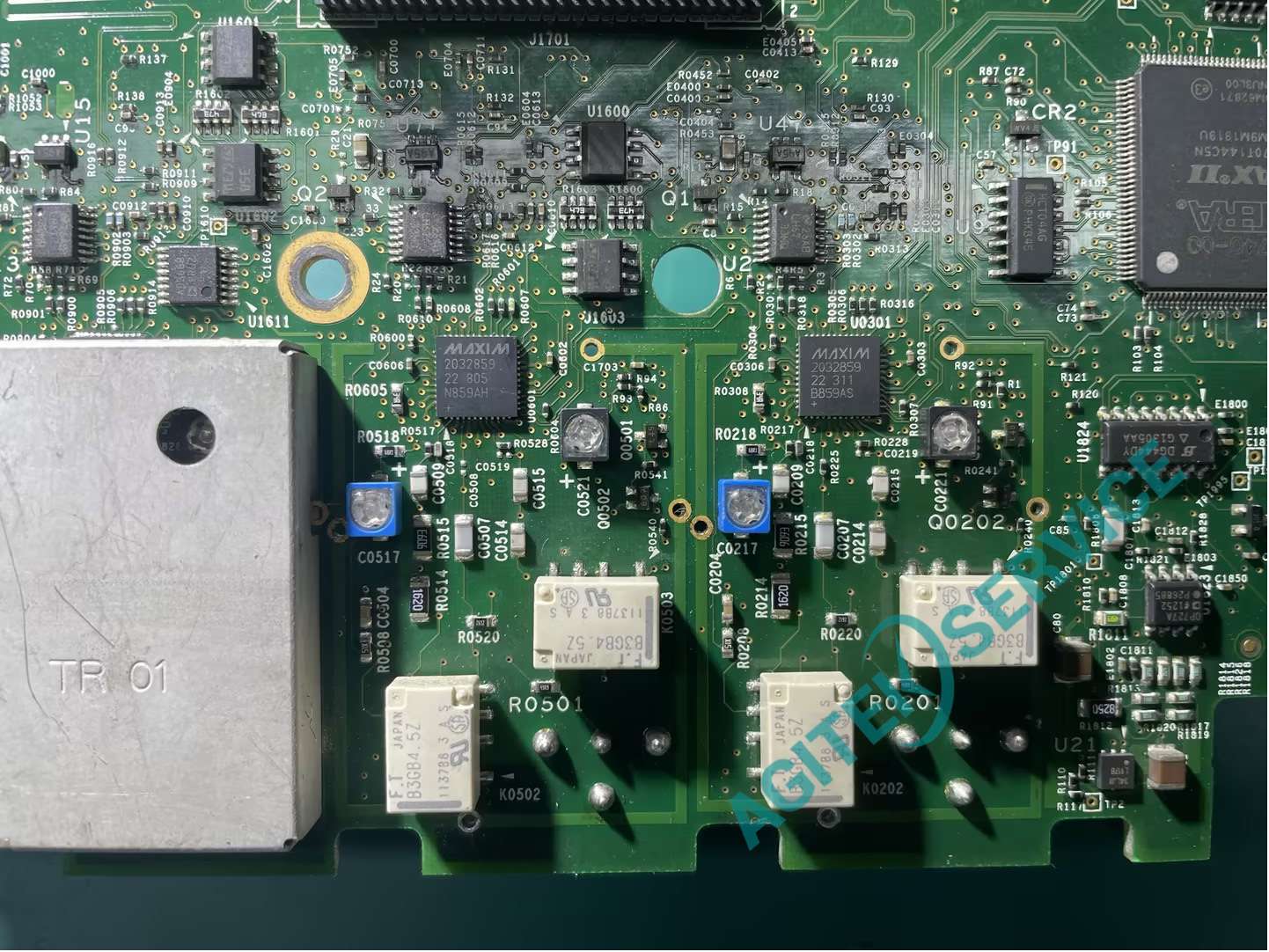

隨后工程師進行拆機檢測。重點對通道板進行檢測，隨后發現通道芯片等多個芯片和元件等損壞。更換損壞的故障器件后進行裝機檢測，運行，自檢，自校準。

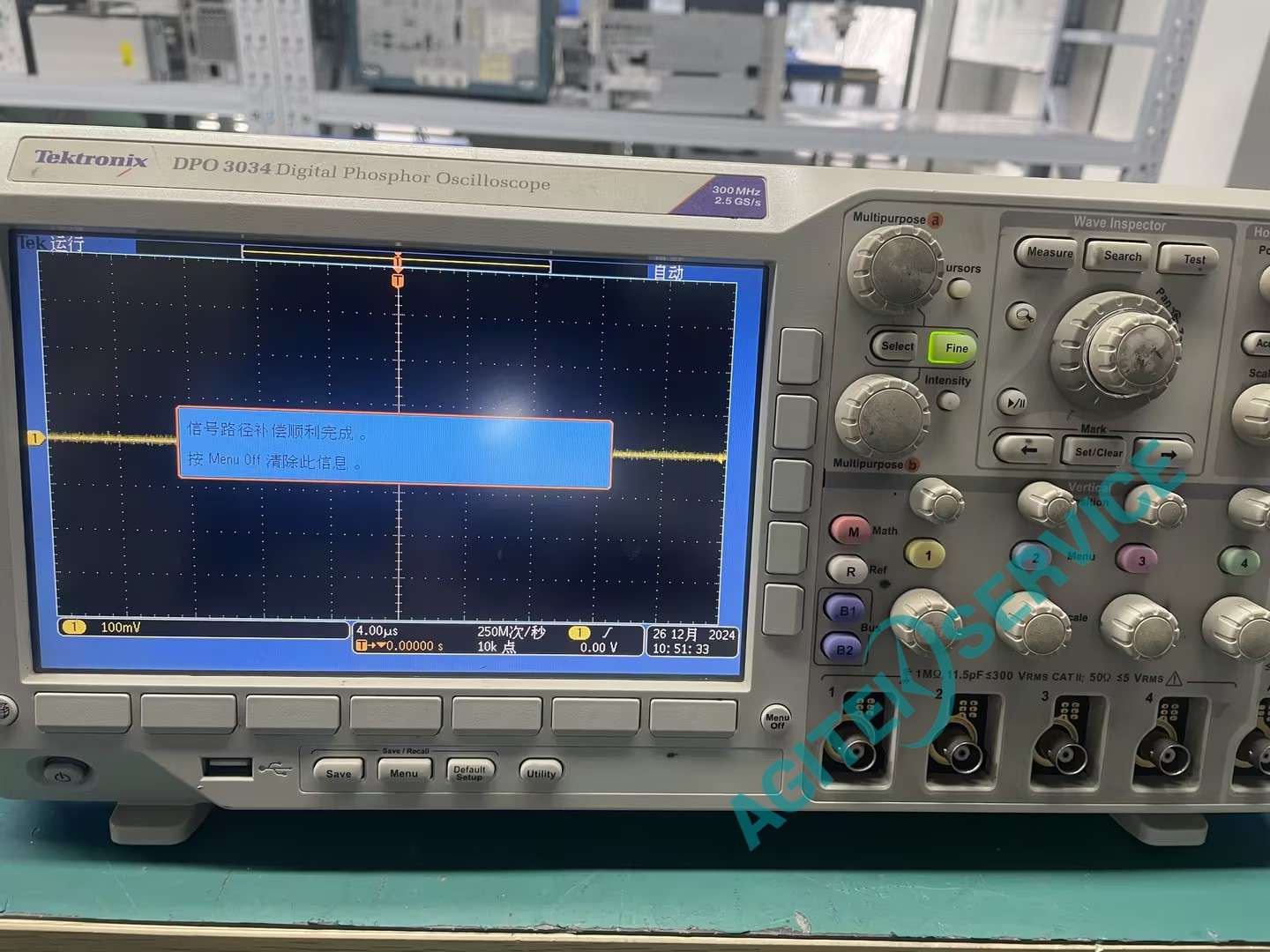

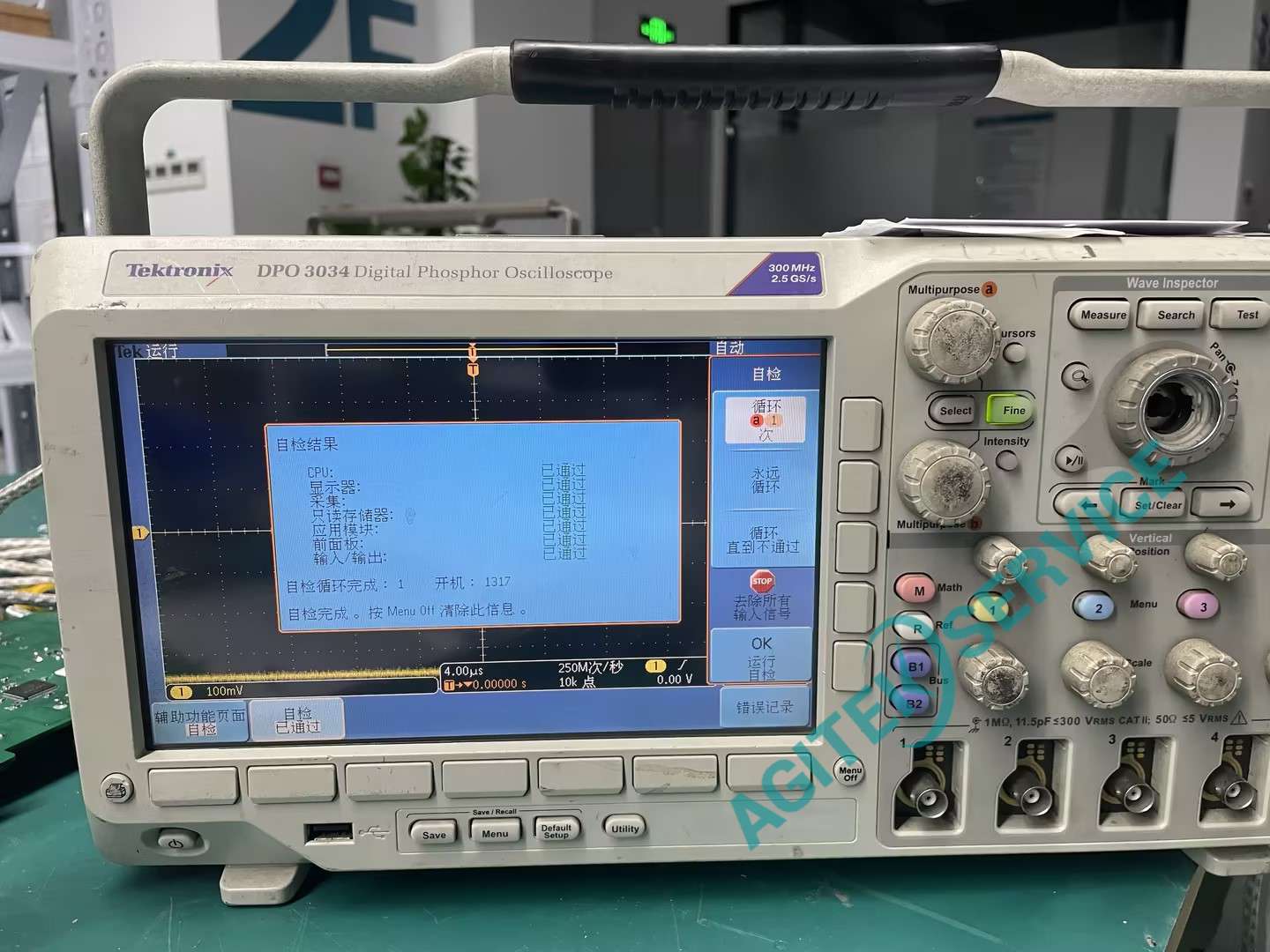

經過維修后這臺示波器自檢、自校準已經通過，后面對這個示波器進行詳細檢測指標、通訊、按鍵、旋鈕等進行全方位測試。

泰克DPO3034示波器安泰維修中心可維修故障：

1.顯示故障

無顯示：示波器接通電源后顯示屏無任何顯示。

花屏：顯示屏上出現花屏現象。

白屏：開機后顯示屏全白，無任何波形顯示。

2.操作故障

按鈕或旋鈕失靈：按按鈕或擰旋鈕時不起作用、調節不連貫或顯示數字往回跳。

前面板各旋鈕及按鈕均不起作用：前面板上的所有旋鈕和按鈕都無法正常工作。

3.信號輸入與采集故障

通道無法加入信號：示波器啟動后自檢正常，但1通道或2通道無法加入信號。

采集板故障：示波器在采集信號時出現故障，如波形失真、采集不到信號等。

4.自檢與校準故障

自檢不正常：示波器啟動后自檢不正常，顯示CH1或CH2采集板故障或主板故障等。

5.其他故障

靜電損壞：由于靜電放電導致儀器誤動作或損壞內部元器件。

超量程操作：由于測試信號過量程導致示波器板級損壞。

?泰克DPO3034示波器日常保養與維護
為了確保泰克DPO3034示波器的正常運行和延長使用壽命，建議進行以下日常保養與維護：

1.定期對儀器進行清潔保養，避免灰塵和污垢對儀器造成損害。

2.使用正確的電源輸入電壓，并確保供電穩定。

3.使用原機配帶的電源線，避免使用不兼容或質量不合格的電源線。

4.保證良好的接地，確保被測體、示波器、大地處在同一電位上。

5.按規定操作儀器，避免大信號直接接入示波器，防止損壞內部模塊。
